SolidWorks如何转（导出）Cad二维平面图

SolidWorks我们在机械设计时经常用到，同样cad也是如此。很多时候，需要两个软件之间的相互配合才能更好的完成工作。我在之间也介绍了不少相关的问题。这里介绍一下如何从SolidWorks中导出平面图到Cad中。

操作方法

  • 01

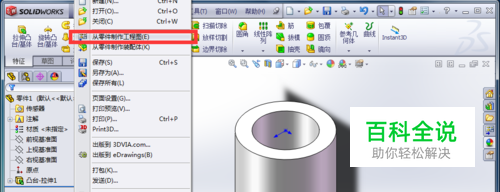

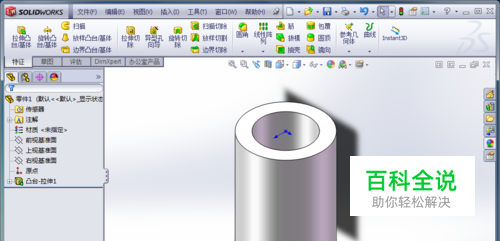

    首先，我们在SolidWorks中将需要导出的三维图模型打开。然后选择“文件”-“从零件制作工程图”。

  • 02

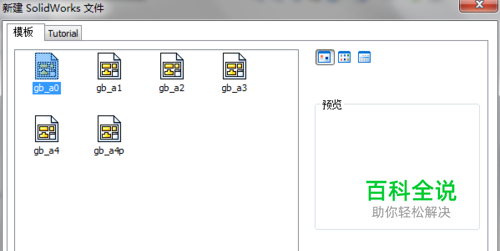

    这时，按照软件的提示，选择一个工程图的模板，并点击“确定”按钮。

  • 03

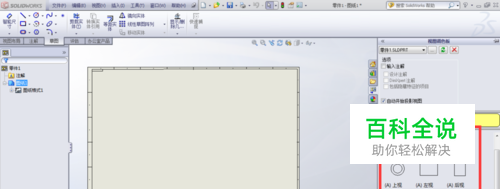

    这时，会进入工程图界面，而且我们可以发现在软件界面的右侧有三维模型的各种视图。可以直接将选中的视图通过鼠标左键拖动到图纸中。

  • 04

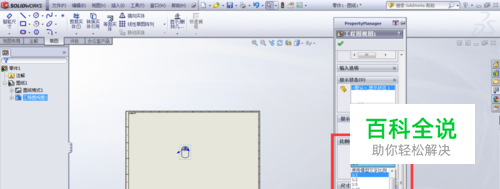

    不过，将平面视图拖动到图纸中之后，需要注意一个问题。那就是这个视图的比例。一般自定义比例为1:1。如果没出现这个窗口，用鼠标单击图纸中的图形边框。

  • 05

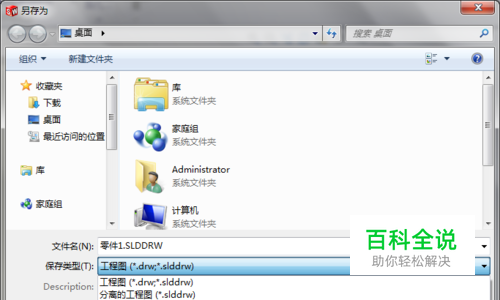

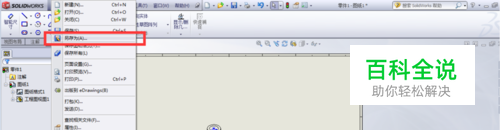

    将需要的视图拖动完成之后，选择“文件”-“另存为”选项。在“另存为”对话框中选择“保存类型”为dwg。

  • 06

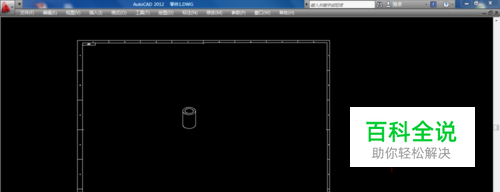

    可能会提示“尺寸不协调的问题”，不用管，点击确定。打开保存之后的dwg图形，即可找到我们需要的二维图。
