按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。二层交换机是按照MAC地址进行数据桢的过滤和转发，这种交换机是目前最常见的交换机。三层交换机采用“一次路由，多次交换”的原理，基于IP地址转发数据包。部分三层交换机也具有四层交换机的一些功能，譬如依据端口号进行转发。四层交换机以及四层以上的交换机都可以称为内容型交换机，一般使用在大型的网络数据中心。

操作方法

01

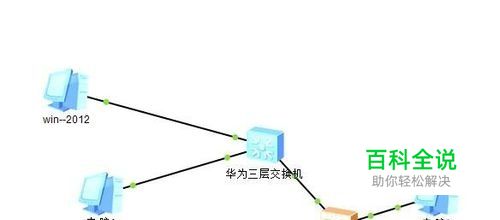

<H3C>language-modechinese//切换到中文模式 <H3C>system-view//进入系统视图 [H3C]displaycurrent-configuration//显示当前配置三层交换
02

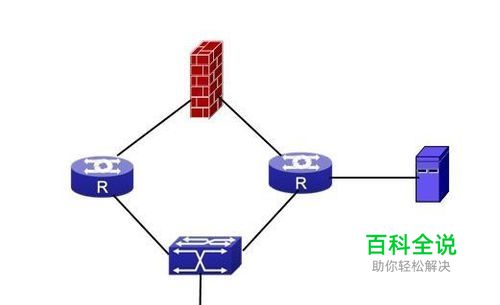

配置三层交换机第一步：划分VLAN，并描述 vlan1 description local-s3600//本交换机使用 # vlan2 description link-to-jilincentre//吉林省中心 # vlan3 description link-to-shangjiecentre//商界分中心内部使用 # vlan4 description link-to-chaoyangsuo//朝阳所 # vlan5 description link-to-nanguansuo//南关所
03

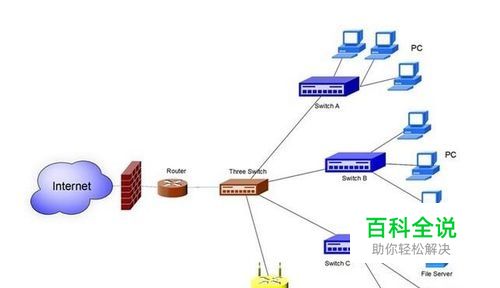

配置三层交换机第二步：给VLAN划网关 # interfaceVlan-interface2 description linktojilincentre ipaddress 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码 # interfaceVlan-interface3 description linktoshangjiecentre ipaddress 10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码 # interfaceVlan-interface4 description linktochaoyangsuo ipaddress 10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码 # interfaceVlan-interface5 description linktonanguansuo ipaddress 10.61.242.117255.255.255.252//南关所广域网关、子网掩码
04

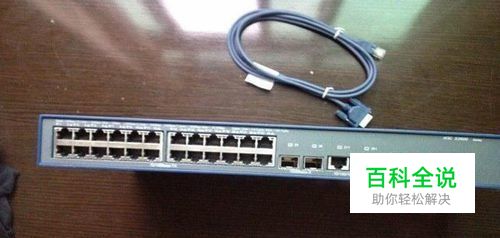

配置三层交换机第三步：给VLAN指定端口 # interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用 description linktojilincentre port access vlan2 # interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用 description linktoshangjiecentre port access vlan3 # interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用 description linktochaoyangsuo port access vlan4 # interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用 description linktonanguansuo portaccessvlan5
05

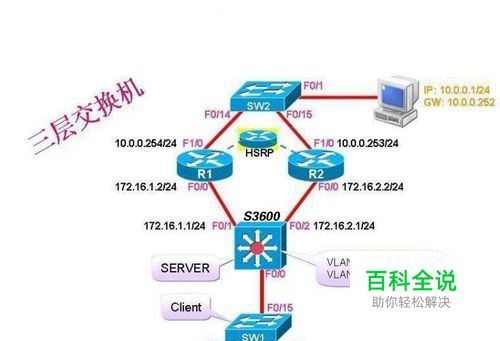

配置三层交换机第四步：配置路由协议 //配静态路由（只用对远端设备配一条路由即可，本地自通） iproute 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到朝阳所的路由 //配置三层交换机朝阳所的反向路由 iproute 10.161.134.0 255.255.255.0 10.61.242.114 iproute 10.161.135.0 255.255.255.0 10.61.242.114 //配置三层交换机南关所的反向路由 iproute 10.161.135.0 255.255.255.0 10.61.242.118 iproute 10.161.136.0 255.255.255.0 10.61.242.118 //省中心配置三层交换机： iproute 10.61.242.0 255.255.255.0 10.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关 iproute 10.161.134.0 255.255.255.0 10.61.242.110//分中心内部网段指向分中心网关 //iproute 10.161.134.0 255.255.255.0 10.61.242.110 //iproute 10.161.135.0 255.255.255.0 10.61.242.110 //iproute 10.161.136.0 255.255.255.0 10.61.242.110
