UG软件加工模块的坐标系的创建方法
UG软件是一款三维建模软件，通过软件可以大大提高设计编程效率。在机械和模具行业广泛应用，深的大家喜爱。下边介绍在加工模块中如何创建加工坐标系。
操作方法
- 01

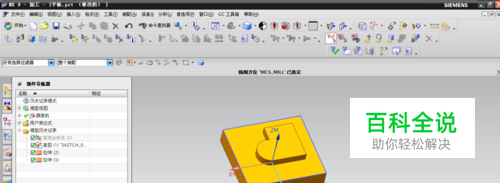

首先打开UG8.0软件，先创建一个加工模型，依此为例，进入加工模块，如下图所示。
- 02

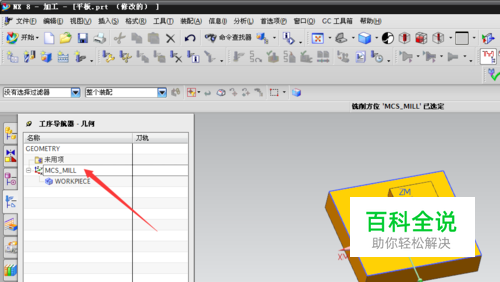

要进入加工步骤，首先要创建加工坐标系，也就是机床的坐标系，点击屏幕左侧：工序导航器，进入几何视图模式，如下图所示。
- 03

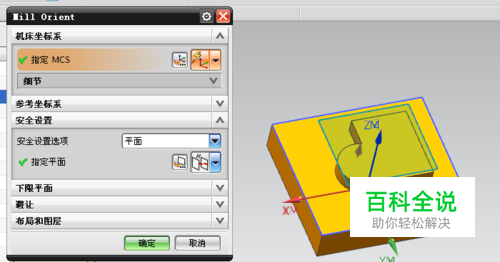

点击：MCS-MILL坐标系前的加号，然后双击此坐标系，进入机床坐标系设置对话框。
- 04
在机床坐标系设置中，点击CSYS对话框，进入CSYS坐标系设置界面。
- 05

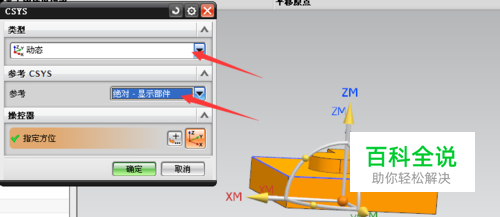

类型选择：动态，参考坐标系选择：绝对—显示部件，然后点击：指定方位操控器按钮，进入方位坐标系对话框。
- 06

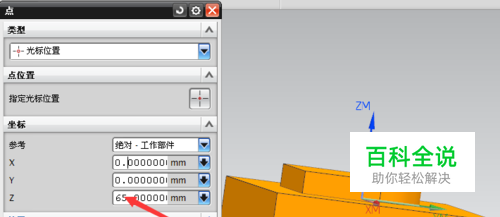

在对话框中，输出坐标系中Z向距离设为65，这个距离为到模型底部到上平面的距离，即我们加工坐标在模型最高面，其他默认，设置完点击确定。
- 07

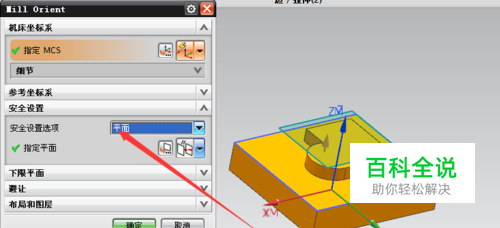

然后返回到机床坐标系对话框，在安全平面设置中，选择：平面，点击进入平面设置对话框。
- 08

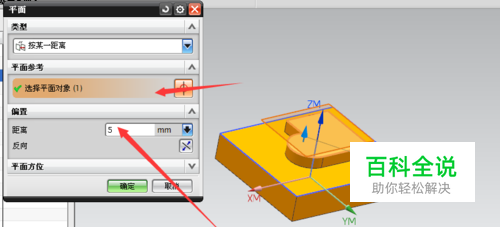

点击模型的上平面，安全距离设置为5，这个距离是我们加工编程时的安全刀距，不用设置太大。全部设置完成之后，加工坐标系就全部创建完成了。
