Arduino UNO 使用按钮控制LED
之前的中我们使用Arduino程序控制一个LED的亮灭闪烁，可实际应用一般都是使用外部信号来控制的，有单纯的开关或红外线感应，这里我们就先使用最简单的按钮来做控制。
操作方法
- 01

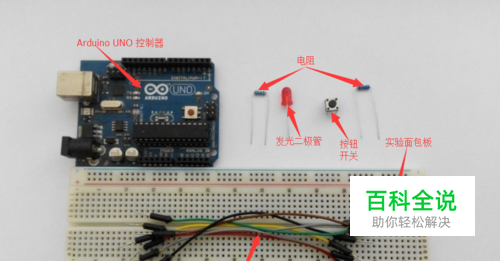

如图所示准备实验需要使用的硬件
- 02

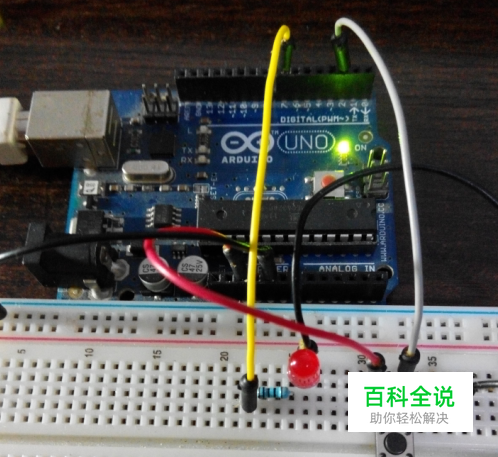

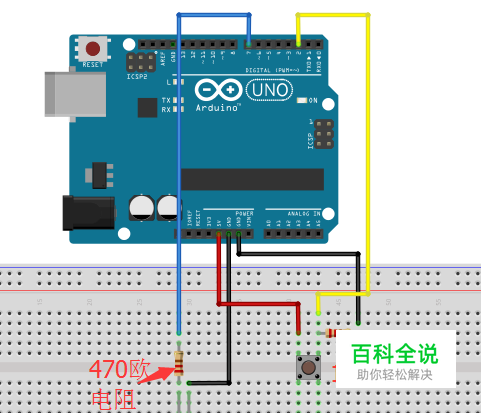

如图所示，进行硬件的连接
- 03

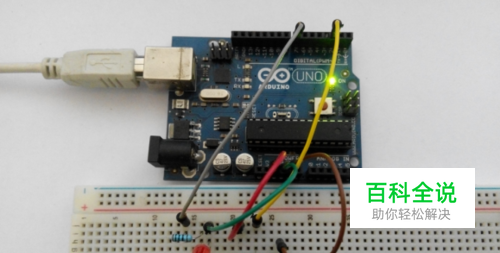

如图所示，连接 Arduino UNO 控制器和电脑
- 04

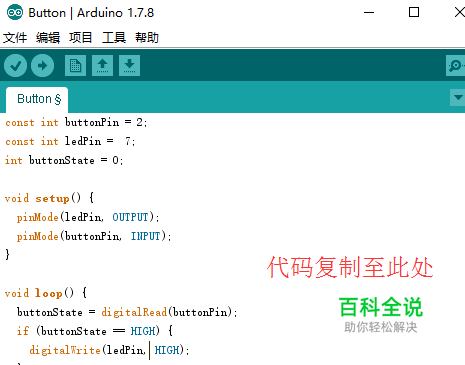

将下列程序复制到 Arduino IDE 中 const int buttonPin = 2; const int ledPin = 7; int buttonState = 0; void setup() { pinMode(ledPin, OUTPUT); pinMode(buttonPin, INPUT); } void loop() { buttonState = digitalRead(buttonPin); if (buttonState == HIGH) { digitalWrite(ledPin, HIGH); } else { digitalWrite(ledPin, LOW); } }
- 05

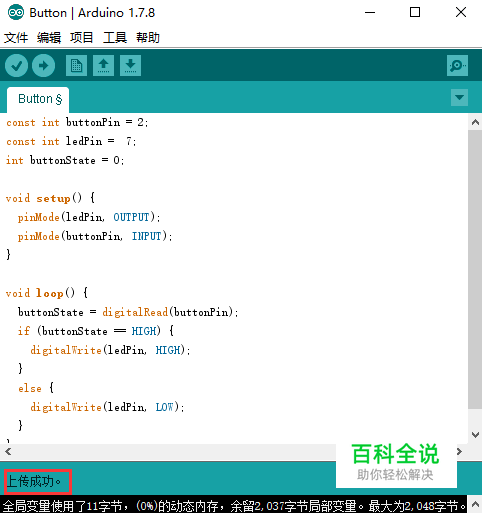

选择正确的板型（Arduino UNO）以及端口，将代码上传到UNO控制器中，如果上传无误如下图所示：
- 06

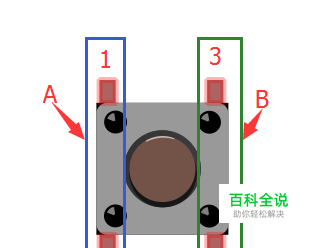

硬件回顾：按钮开关：按钮是一种常用的控制电器元件，常用来接通或断开‘控制电路’（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关。经过测试，我们用的按钮开关一共4个引脚分别为1、2、3、4如下图，其中1和2引脚始终相连（以下我们称它为A脚）；3和4引脚始终相连（以下我们叫它B脚），当按钮按下时，A脚和B脚连接，不按按钮情况它们不连接。
- 07

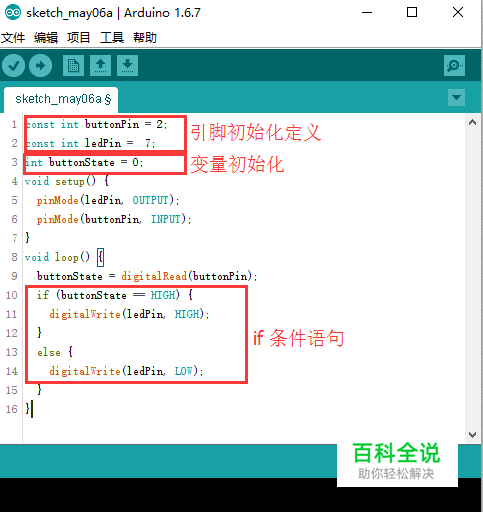

现在我们就对本节中的几个新的代码进行回顾，如下所示，大家也可以对应图中所示的程序进行分析。 （1）const int buttonPin = 2; const int ledPin = 7; 分别定义按键和LED引脚 （2）int buttonState = 0; 按键状态初始化 （3） buttonState = digitalRead(buttonPin);将按钮状态值付给变量buttonState （4） if (buttonState == HIGH) { digitalWrite(ledPin, HIGH); } else { digitalWrite(ledPin, LOW); } 调节判断语句，当if中条件成立时，则执行if语句中的代码，若if中条件不成立，则执行else中的语句。此例中就是判断引脚状态，如果读取的button值为HIGH则点亮LED，若读取的button值为LOW，则熄灭LED。
- 08

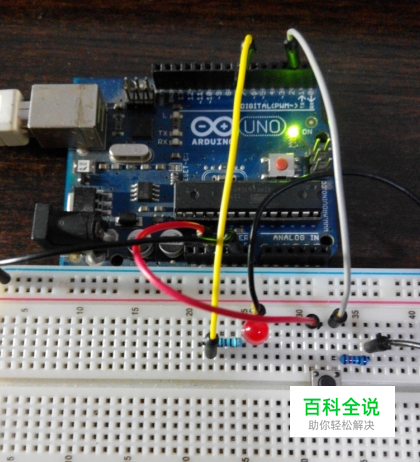

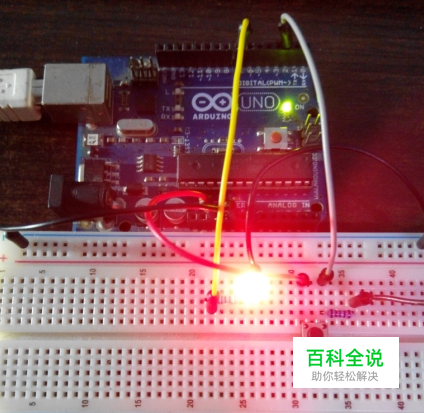

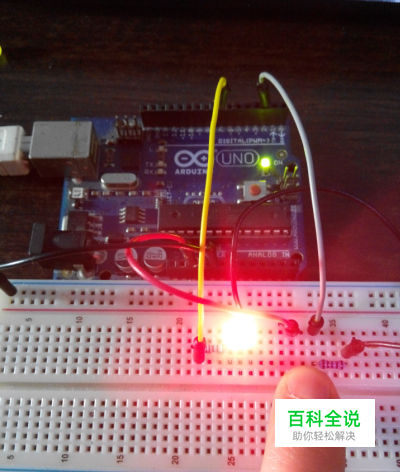

实验效果：当按下按钮开关时，LED亮起；当开关松开后，LED熄灭。如下图所示：
- 09

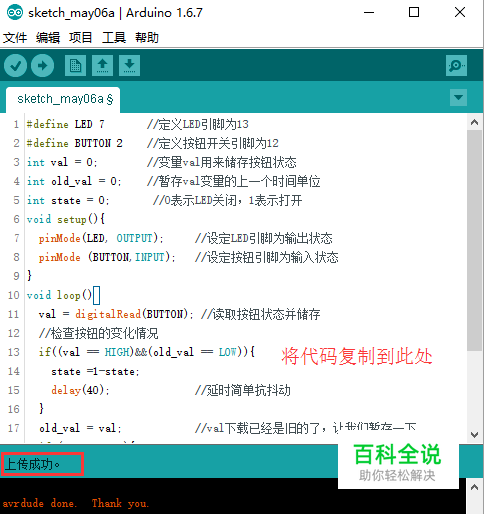

实验扩展：上面的例程做过以后，大家可能会想，这样的话我们想要点亮LED，手就不能离开按钮了，这样非常不方便，怎么才能像家里控制电灯一样，按一下点亮，再按下熄灭呢，我们可以改进程序，使得可以实现这样的效果，将程序修改为下面列出的代码，再上传到Arduino UNO控制器中。 #define LED 7 //定义LED引脚为13 #define BUTTON 2 //定义按钮开关引脚为12 int val = 0; //变量val用来储存按钮状态 int old_val = 0; //暂存val变量的上一个时间单位 int state = 0; //0表示LED关闭，1表示打开 void setup(){ pinMode(LED, OUTPUT); //设定LED引脚为输出状态 pinMode (BUTTON,INPUT); //设定按钮引脚为输入状态 } void loop(){ val = digitalRead(BUTTON); //读取按钮状态并储存 //检查按钮的变化情况 if((val == HIGH)&&(old_val == LOW)){ state =1-state; delay(40); //延时简单抗抖动 } old_val = val; //val下载已经是旧的了，让我们暂存一下 if (state == 1){ digitalWrite(LED,HIGH); //开启LED灯 }else{ digitalWrite(LED,LOW); //关闭LED灯 } }
- 10
扩展实验效果：程序编译无误并上传后，可以实现的是按一下按钮后，LED发光二极管亮起，再按下一次按钮后，LED将会熄灭。
