CAD电气图例大全，无需单独绘制可快速插入使用

通过使用插件完成电气图例图块的快速插入并使用，以下给出了详细的操作流程。

操作方法

  • 01

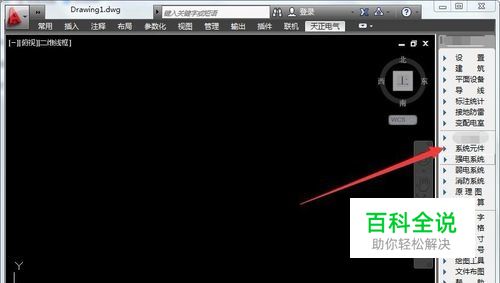

    双击打开插件快捷方式图标就会一同运行主程序进入主窗口，在插件工具栏中点击系统元件。

  • 02

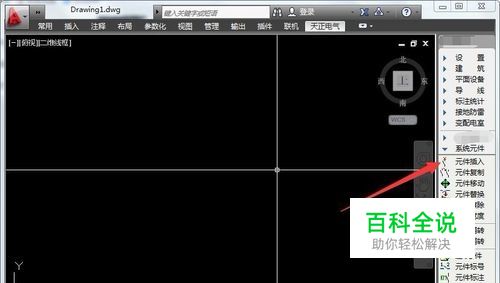

    系统元件下点击元件插入。

  • 03

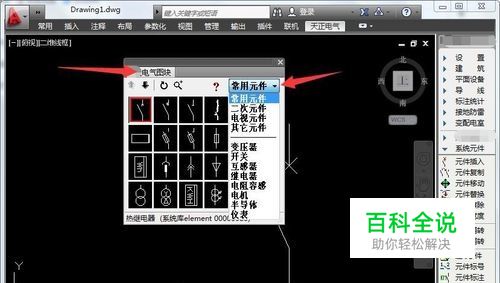

    在弹出电气图块窗口中，点击常用元件右侧下拉三角，其中包含各项元件的名称可选择切换。

  • 04

    选择对应元件后，会自动列出图例图块，点击可进行选择使用。

  • 05

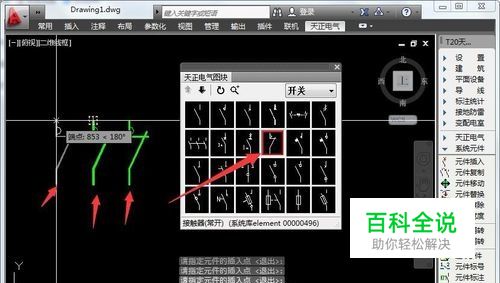

    点选电气图例图块以后，在绘图区确定插入位置鼠标左键点击一下即可完成插入，且可以实现连续插入。

  • 06

    总结 当拥有这样一个图例图库之后，我们在进行绘图过程中可实现快速精准的选择并插入图例使用，在一定程度上可节省更多的时间。
