如何用visio绘制电路图
如何在电脑上绘制一个标准的电路图呢？相信是不少新手有点不知所措，也不知道用什么软件的好，所以，今天，小编就为大家介绍一下如何用visio绘制电路图，赶快来get一下吧！
操作方法
- 01

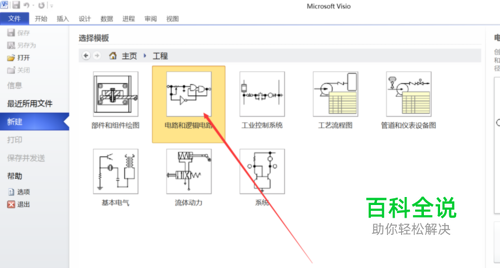

1.首先，打开visio，在新建中找到“工程”项，双击打开，在“工程”栏中我们可以看见“电路和逻辑电路”选项，选中该项，则可新建空白电路和逻辑电路页面。
- 02
2.在新建的空白页面出我们可以看到左边的形状区域，区域中有各种已经编辑好的图形，选择合适的图形，拖动至空白页面处即可。 3.在拖动空白页面处的图形我们可以为其添加各种文本内容，只需要双击图案，直接输入文本即可。 4.小编第一个添加的是个”放大器“，在其中添加完文本后在其内部四周我们可以看到有4个圆圈分布，同样双击选中这些圆圈，可进行编辑，如添加放大器的正负极等。
- 03
5.除了各种组件外，我们还可以为其添加路径，当一个导线一端连接后，另一端没有连接其他组件的话我们可以为其添加“端子”做结束，或者“接地”线等操作。
