CATIA中如何在草绘中进行尺寸约束、尺寸标注

2024-04-02 02:37:57

草图绘制过程中，需要对尺寸进行精确的约束、描述，因此需要尺寸约束工具来进行尺寸的标注约束。

操作方法

01

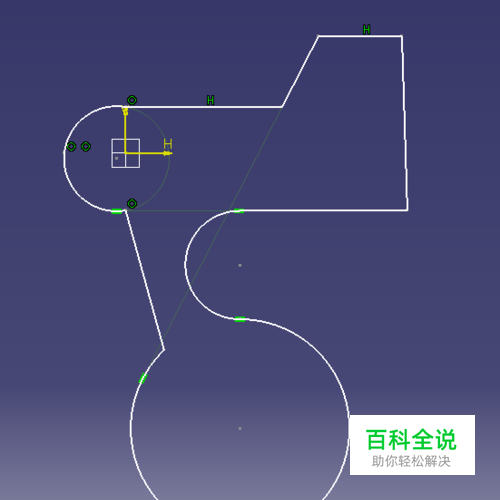

绘制图形大体轮廓后，需要按照图纸的尺寸要求进行尺寸的精确约束。我们绘制如下图形进行尺寸约束的练习。
02

首先点击尺寸约束图标
03

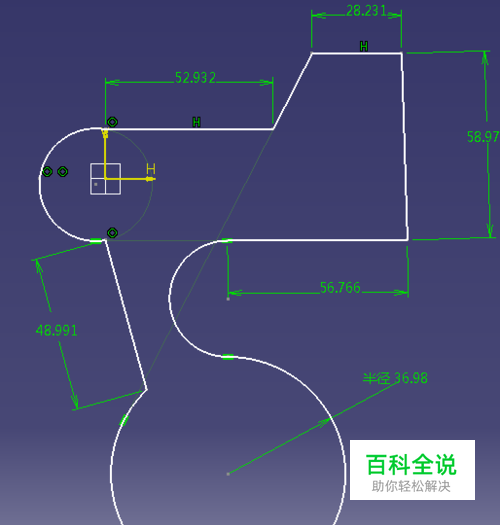

图标变成橘黄色，然后点击需要标注的线条或者圆弧，稍微移动鼠标，松开左键即可完成尺寸的标注约束。
04

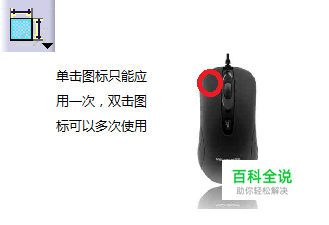

如果点击尺寸标注约束图标一次，即可对一个对象进行尺寸标注，如果双击尺寸约束图标，就可以对多个对象进行尺寸约束
05

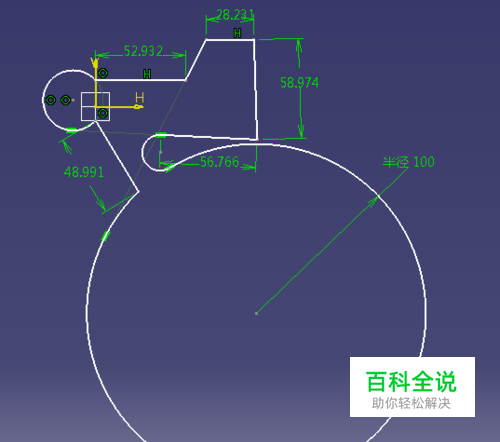

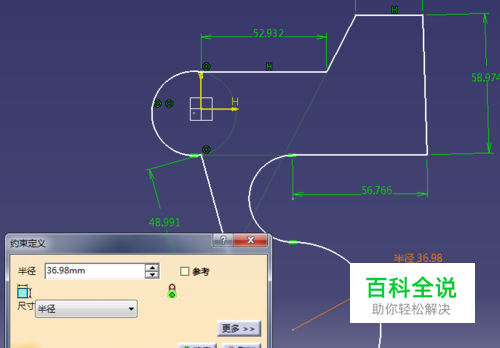

尺寸约束完成后如果对某个尺寸不满意，双击数字即可进行修改
06

角度或者相对距离的约束需要两个对象的相对描述，因此需要选中两个对象进行标注。点击标注图标，选中一个对象，再点击选择另外一个对象即可。
07

尺寸按照图纸要求完成后，检查绘图，如无问题即可进行下一步。
