Autocad图纸怎么转换为图片格式

2024-03-29 21:53:21

Autocad是一款专业的工业绘图软件，很多住宅小区，工业园区，大型商场的图纸都是通过Autocad进行设计的。然后由于Autocad软件的专业性，很多用户并未安装这款软件，因此需要将Autocad图纸转换为常用的JPG图片格式，方便传阅查看。

操作方法

01

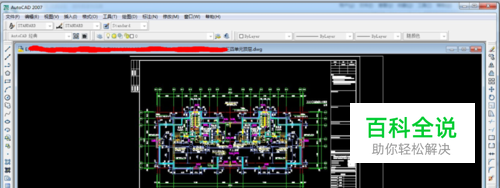

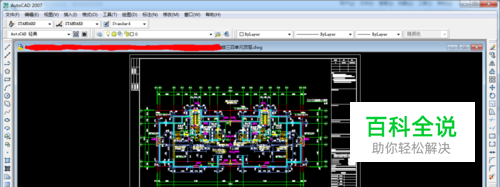

首先打开需要转换的Autocad原始文件，并将文件缩放到合适位置。
02

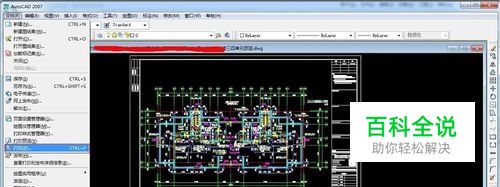

点击左上方文件按钮弹出下来菜单，找到打印选项并点击。
03

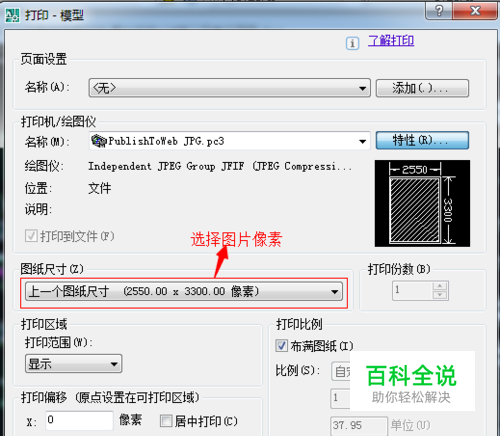

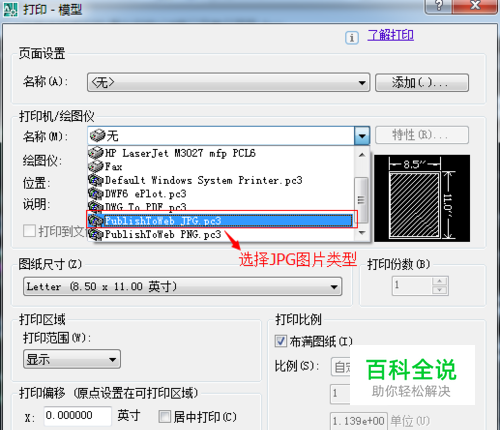

点击打印选项后会弹出打印窗口，在打印机/绘图仪名称里选择JPG.pc3格式，在图纸尺寸里选择合适的打印图像分辨率。
04

选择好打印名称和打印分辨率之后，再选择打印范围，图纸打印可选择窗口模式，点击窗口模式后会跳转到Autocad主界面，同时有十字型指针提示，用指针框选出要打印的范围。
05

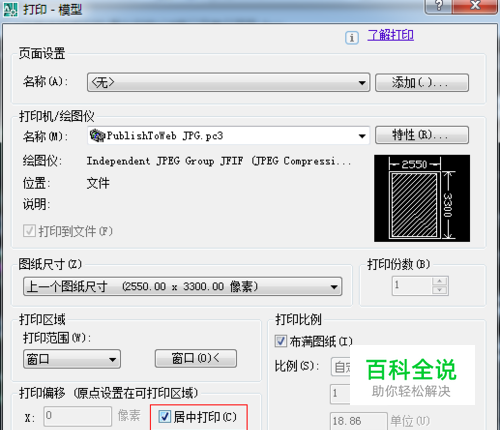

用指针框选出打印范围之后，点击鼠标左键，会弹出刚才的打印界面，勾选上居中打印。
06

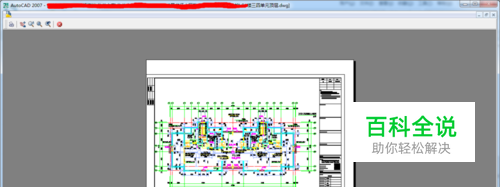

点击打印预览，即可生产预览图片。
07

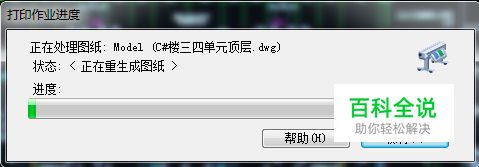

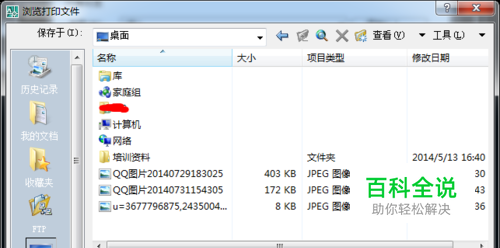

退出预览界面后，点击确定，弹出生产的图片保存路径，选择好保存路径后，Autocad软件会自动生产图片保存到指定路径。
08

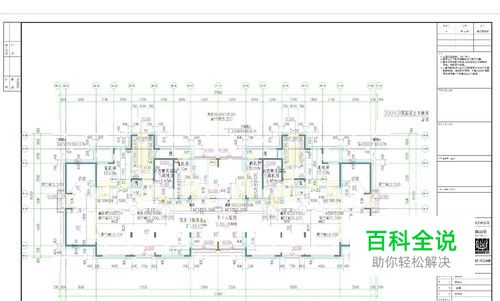

到指定路径找到保存好的图片，即可实现通过图片格式相互传阅了。
