Multisim中如何设计交通灯控制电路?

在仿真软件Multisim中,可以自己设计各种电路,仿真运行,出现错误可以迅速改正,在实际连接中能减少很多不必要的问题,那么,用此仿真软件如何模拟交通灯电路呢?下面我们就来看下,敬请批评指正。

操作方法

  • 01

    信号发生器电路:此电路为整个电路提供频率为1HZ的脉冲,可以有多种方法,直接用频率为1HZ的交流电源,或者用555组成的多谐振荡电路。我用了最简单的方法,如下图:

  • 02

    计时器电路:用两片74LS192D组成倒计时计数器,其中74LS192D是同步十进制可逆计数器,以23s绿灯,3s黄灯,26s红灯为例,连接电路如下图:

  • 03

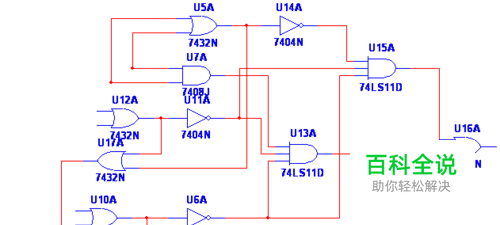

    主控制电路:控制器是交通管理的核心,应该能按照交通管理规则控制信号灯工作状态的转换,四种状态循环显示,故计数器预置数26,倒计时到3和0时分别发出一个高电平,由主控电路向译码驱动电路发送脉冲,改变红绿灯状态。如下图所示:

  • 04

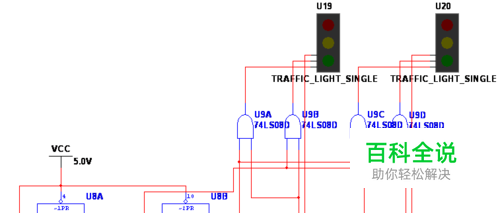

    信号灯译码电路:信号灯译码电路的主要任务就是将主控电路的4种工作状态翻译成东西南北四个方向上6个信号灯的工作状态,令交通灯的四种状态分别为00,01,10,11,利用两个JK触发器表达上述4种状态;东西向红黄绿灯分别为R、Y、G,南北向红黄绿灯为r、y、g,列真值表,连接电路,如下图所示:

  • 05

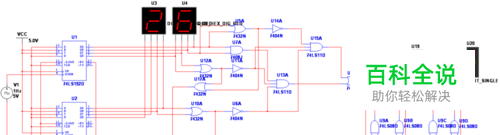

    总电路图:把各个部分统一连接起来,就构成了一个完整的交通灯控制电路,如下图所示,大家根据需要自己参考修改。

  • 06

    使用此软件搭建电路的心得体会:第一次使用这个软件搭建电路,一头雾水,根本不知从何做起,后来慢慢平静下来,从网上找资料,去图书馆查资料,慢慢有了头绪,开始一点一点的搭建,一点一点的推进。把整体划分成几个模块,一个一个攻破,最后整合到一起。坚持就会胜利。
