CAD打印出图（二）布局出图【百科全说】

通常我们在CAD模型空间中采用1:1的比例绘图，最后统一在布局空间出图。
下面给出利用CAD布局空间进行按比例出图，集绘图、标注、及打印出图一体化流程。

操作方法

01

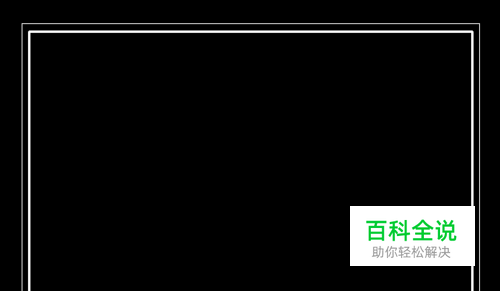

以1：1的比例绘制标准图框（内框和外框）以A4为例，外框大小是297mm×210mm，内框为287×200
02

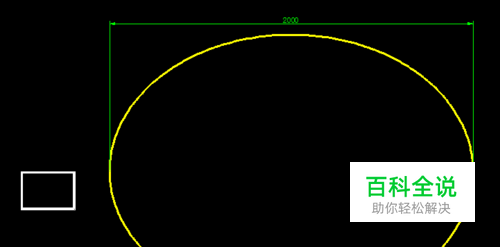

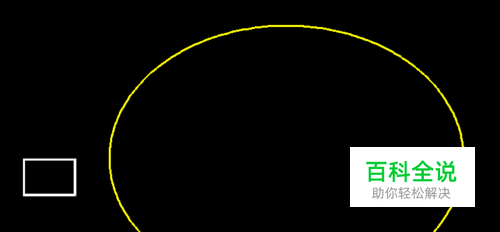

设定一个合适的比例尺，就是说实际结构缩放多少倍能放入该A4图纸中。以长轴×短轴=2000mm×1500mm的椭圆为例，要将此椭圆放入至A4图纸中，则将其缩小为原来的1/10，即缩尺比定为1:10。按1:1的比例绘制椭圆。
03

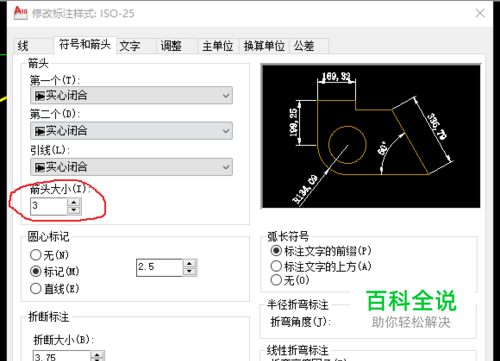

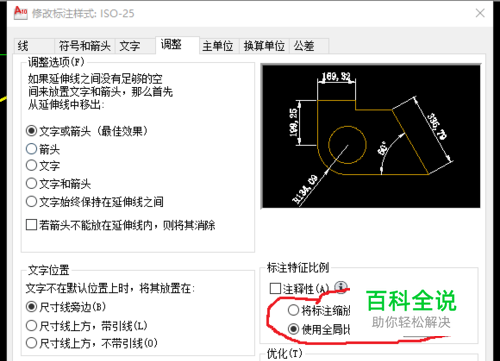

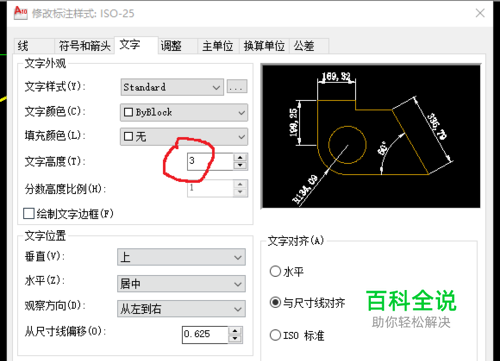

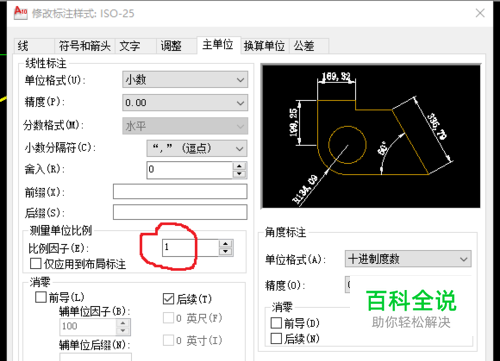

第三步通常需要对图形进行标注。为了规范和美观，通常实际打印出来的图纸上文字、箭头等大小都有具体的要求。比如，要求字高3mm，箭头大小3mm。打开：标注样式，分别如图设置文字、箭头大小，最后，最重要的是在“调整”这一栏，“全局比例”设为10（即将前面设置的文字高度、箭头大小等标注特性统一预先放大10倍，这样以后压缩放到A4纸里时才能满足要求的3mm）
04

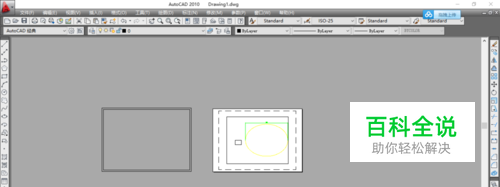

点击绘图界面左下角的“布局1”，切换到布局空间利用Ctrl+C将模型空间的图框复制，Ctrl+V黏贴到布局空间，如图
05

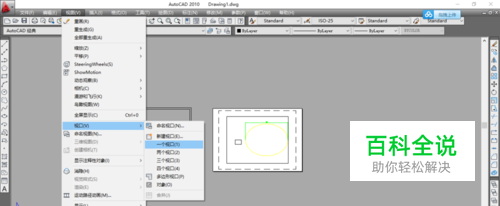

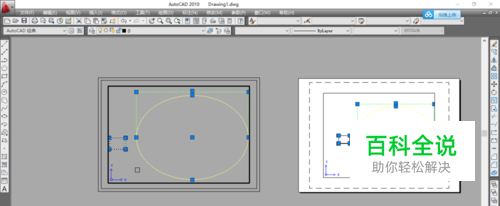

按图示方法插入一个视口，用来布置前面绘制的图形，效果如第二幅图在插入的视口里面任何地方双击，可以激活视口，利用鼠标滚动键可以调整视口里图形的大小和布局（注意，这只是初调），大致调好之后，鼠标放到视口外任何位置，双击，即停止激活视口。
06

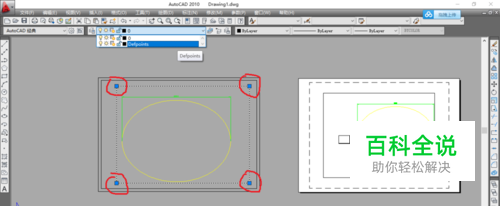

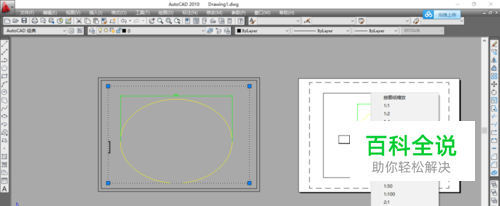

设置视口比例。按前面的预期，图纸比例定为1:10是合适的，所以按图中方法设置视口比例，这之后就不应该再去双击激活视口了，那样比例又会变了。如果发现视口里图形现实不全或偏了，可以点击视口四个角的任一个夹点，直接拖动，如图
07

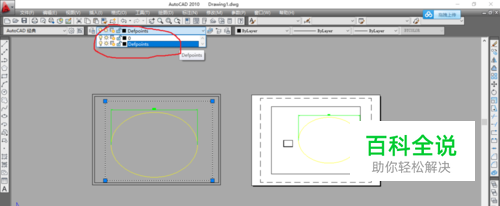

为了使视口不打印出来，将视口图层设为Defpoints，该图层默认不打印
08

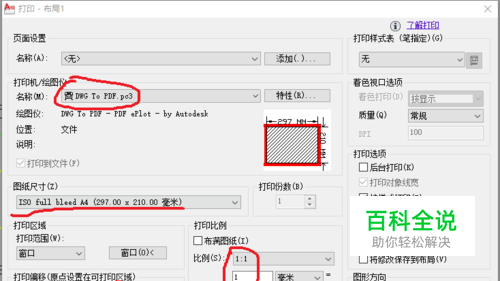

最后一步就可以打印出图了。打印出图：文件→打印，打开下图，选择打印机（图中以打印PDF为例）图纸选择ISO full bleed A4（这种可打印区域最大）打印范围选“窗口”，然后选中A4外框勾选“居中打印” 打印比例设为1:1 图形方向选“横向” 全部设置完毕，点确定或预览，可以发现外框没了，正好就是A4纸的大小，只有内框。
