本篇分享CAD制图中，常用的几种视图的使用及标注方法。

操作方法

01

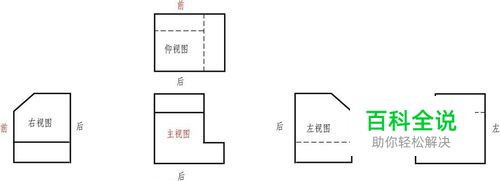

基本视图。按正投影法向六个基本投影面投影所得到的视图。基本视图应排列在主要位置，摆放疏密合理。在同一张图纸内按图示方式配置视图时，可不标注视图的名称。
02

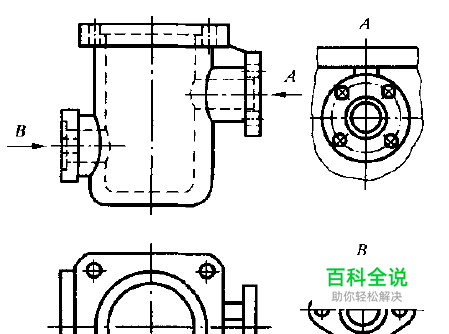

向视图。绘制向视图时，应在图形的上方标注出视图名称“×”（大写拉丁字母），在相应的视图附近用箭头指明投射方向，并标注相同的字母。
03

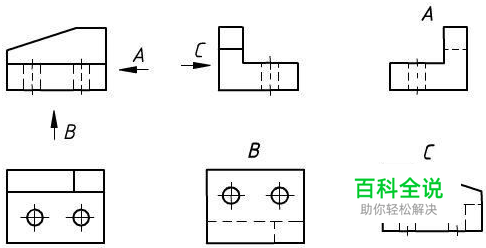

局部视图。局部视图是将机件的某一部分向基本投影面投射所得的视图，主要用于表达机件的局部外形。局部视图的画法、标注应注意以下两点：局部视图只画机件的某一部分时，其断裂边界用波浪线或双折线表示，如视图 A所示。当所表示的局部结构是完整的且其外轮廓又是封闭的，则波浪线可省略，如视图 B所示。局部视图通常按向视图的配置形式配置并标注；当局部视图按基本投影关系投影，与相应视图之间没有其他图形隔开时，可省略标注。
04

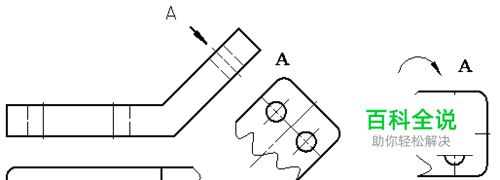

斜视图。斜视图是机件向不平行于基本投影面的平面投影所得的视图。斜视图通常按向视图的配置形式配置并标注。必要时，允许将斜视图旋转配置。表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端。
05

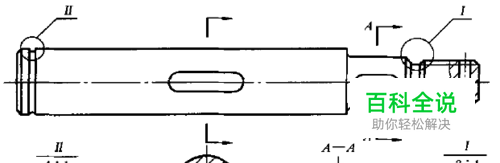

局部放大图。将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。绘制局部放大图时，需用细实线圆圈圈出被放大的部位。当同一机件上有几处被放大的部分时，应用罗马数字依次标明被放大部位，并在局部放大图上方标出相应罗马数字和所用比例。
06

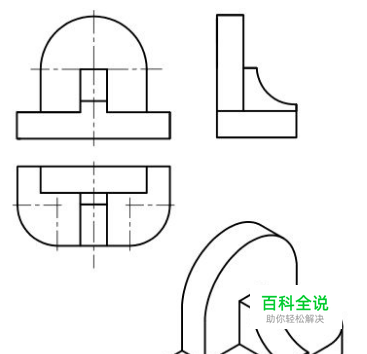

轴测图。复杂零件或装配体为方便识图，可画轴测图作为辅助，置于图纸角落空白位置。
07

爆炸图。绘制装配图时，宜将零件（或部件）分解，按顺序排列在装配轴线上，形成具有立体感的轴测装配示意图，即爆炸图。
