如何在GNS3中配置路由器的IP地址及配置保存。【百科全说】

很多读IT专业的学生都知道GNS3是一款优秀的网络虚拟软件，用此软件可以完成各种各样的实验模拟操作，比如可以在GNS3里模拟真实的交换机或路由器等等，通过这些模拟实验操作，会让你对路由器或交换机有进一步的认识，但是每次做完实验的时候，等下一次打开的时候都会发现只有拓扑图，而里面的配置信息都不在了，因此接下来就教大家如何在GNS3里配置路由器串行接口的IP地址，以及如何保存配置。

操作方法

01

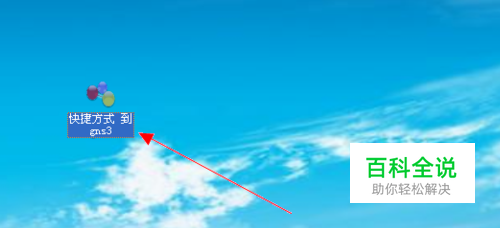

双击图标GNS3，打开GNS3软件。
02

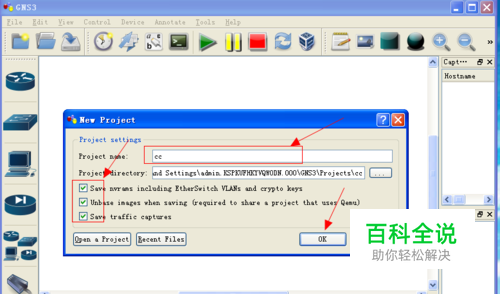

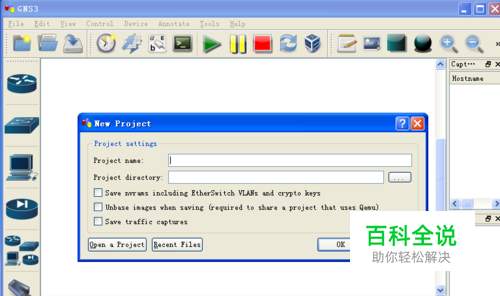

在Propect name 后面输入项目的名称，比如说“cc”并在Project directory下面的三个方格打钩，再点击“OK”，如下图所示：
03

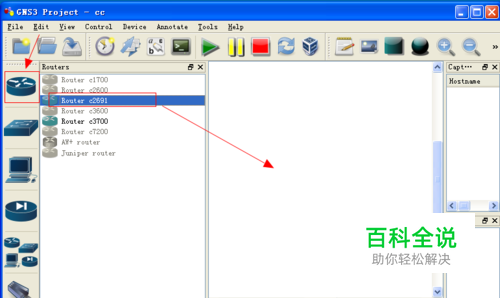

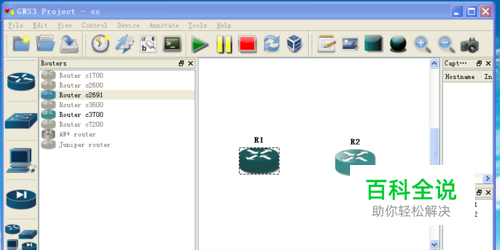

从左边的设备中选两个路由器，并把它们拖到空白的地方，比如“Router c2691”,如下图所示：
04

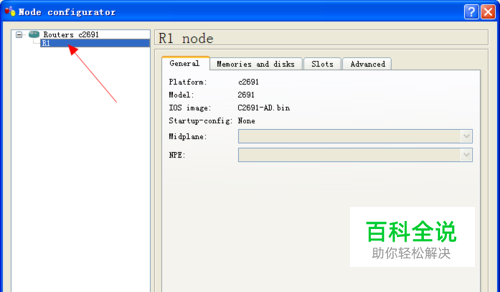

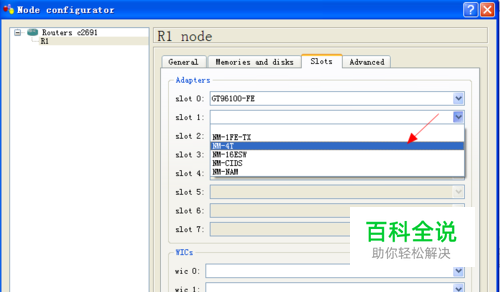

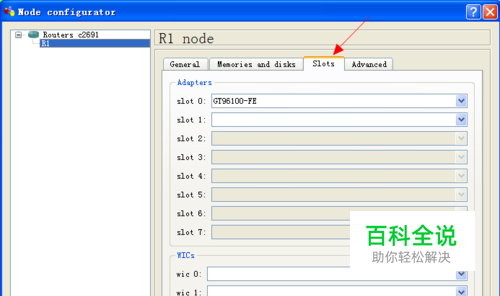

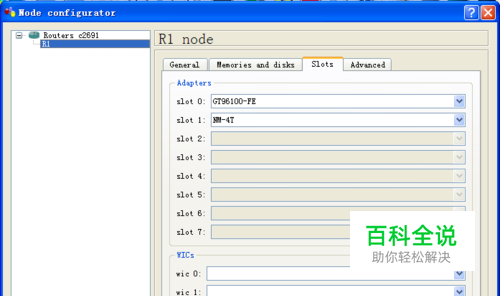

为路由器R1配置串行接口，先双击“路由器R1”，再选中“R1”,点击“Slots”，在“Slot 1”下选择“NM-4T”,最后点击“OK”.同样路由器2配置串行接口的方法与路由器R1的配置方法是一样的。
05

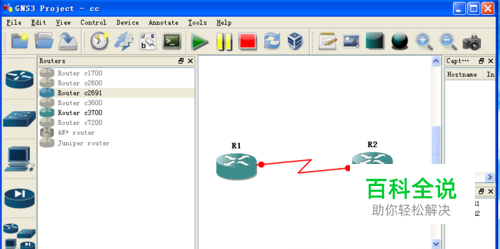

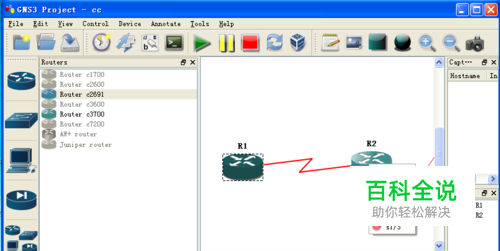

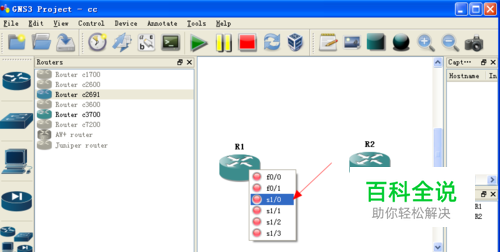

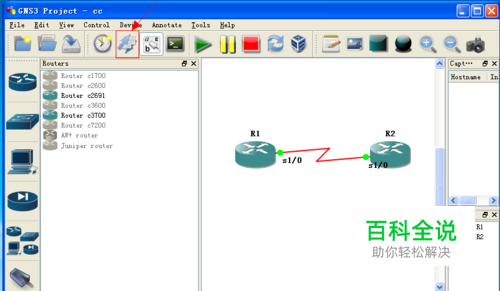

选中坐下角连线的工具，再点击R1，会出现R1的所有接口，选择其中一个接口，如s1/0,选中之后，会出现一条红色的线，再把这条线连接到R2的s1/0接口上。
06

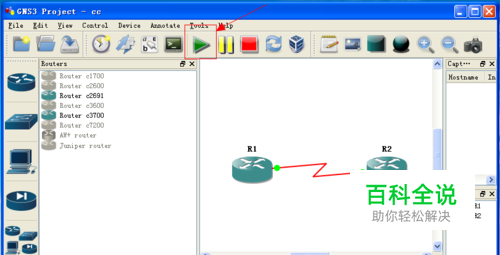

点击“绿色的三角形图标”，激活各个接口，这样每个接口将会从红色变成绿色，当接口变成绿色的时候，说明已经激活接口了。
07

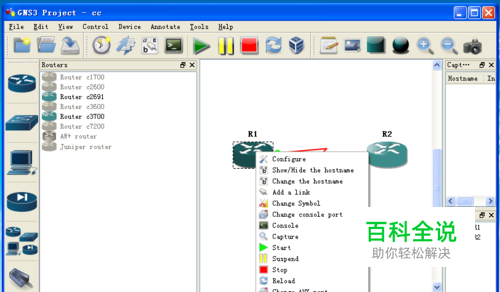

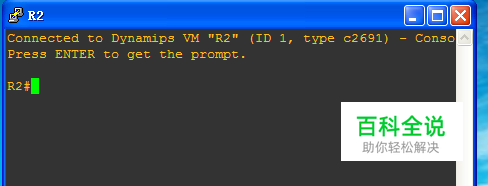

分别为R1和R2配置接口的IP地址，首先右键“R1”,再选择“Console”，就会出现一个命令窗口，之后就可以在这个窗口里配置R1的IP地址了，R2的配置方法与R1一致。
08

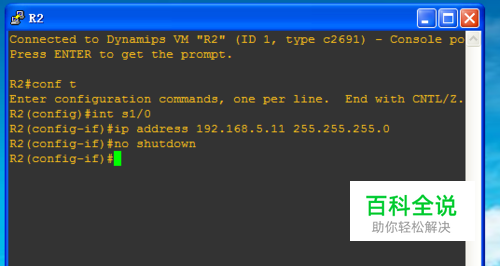

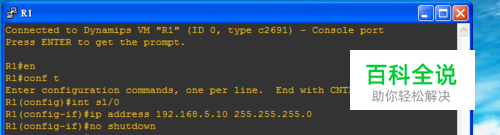

分别为R1配置IP地址为：192.168.5.10 ，R2配置IP地址为：192.168.5.11 ，如下图所示：
09

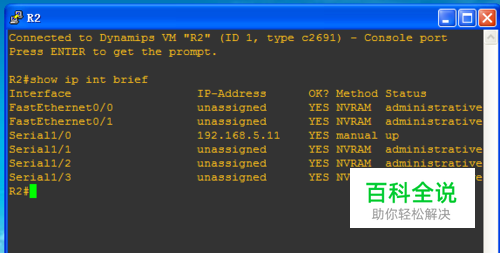

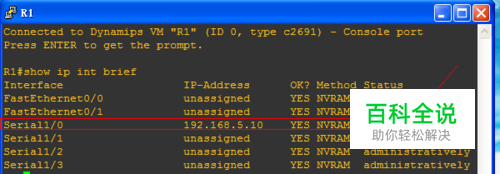

在特权模式下用命令“show ip int brief”分别查看R1和R2的接口信息：
10

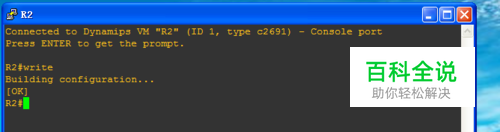

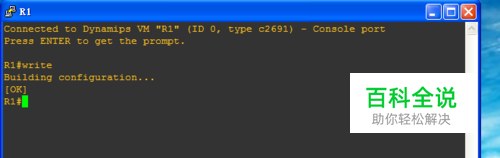

分别在R1和R2的命令窗口打上一条简单的命令，就是“write”命令，此命令具有保存配置的作用：
11

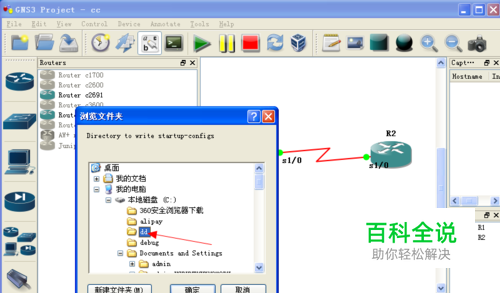

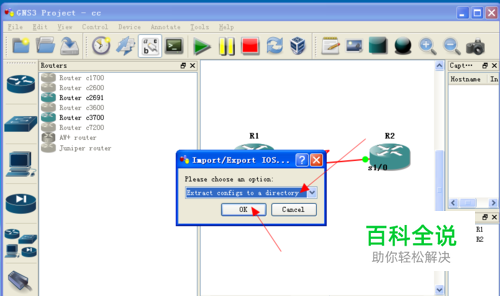

接下来就是怎么保存配置，首先点击“导出/导入”图标，会出现一个窗口，选择“Extract configs to a directory”,然后点击“ok”，最后选择要配置文件保存在哪个位置，这边就把配置文件保存到C盘下面的dd文件夹里。
12

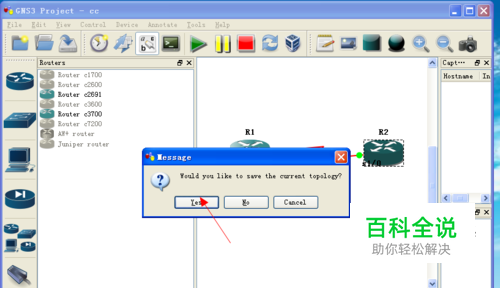

关闭GNS3软件，会跳出一个窗口，选择“Yes”.
13

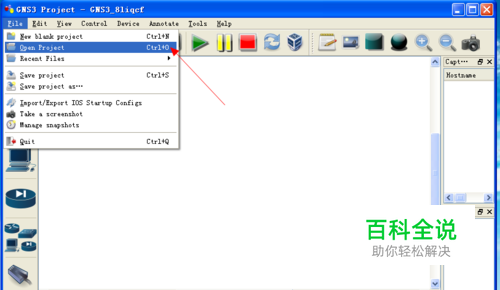

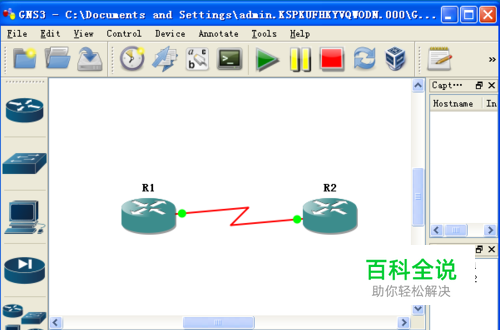

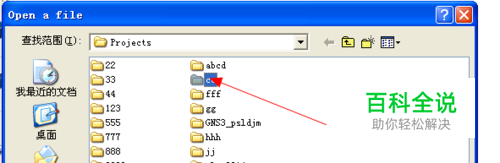

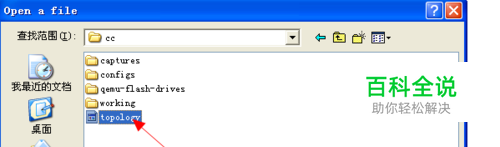

重新打开GNS3软件，点击“File”，再点击“Open Project”，选择项目“cc”里的“topology”,这样就打开拓扑图了。
14

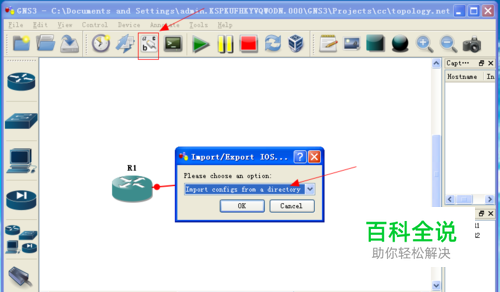

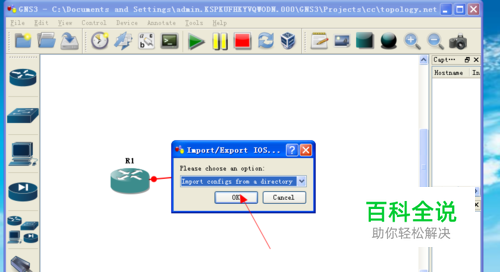

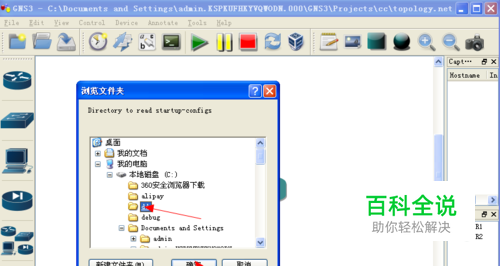

打开项目cc的拓扑图之后，先不要激活各个端口，就下来就是把文件夹dd里的配置文件导入到拓扑图中，首先选择“点击“导出/导入”图标”，会出现一个窗口，选择“Import configs to a directory”,再点击“ok”，然后选择C盘下的dd文件，最后再激活各个接口：
15

最后验证R1和R2的配置信息是否还在，还是在特权模式下用命令“show ip int brief”，会发现原来的配置信息都在，这说明原来的配置有保存成功。
