CAD中XC命令的使用

2024-03-27 15:23:56

在画立面图时，为了方便看图人的理解，很多人会在立面图的上面或下面，放上局部平面图的索引，使人不需要翻总平面图就可以知道立面对应的是哪一块，使图纸易懂好用。而这局部索引是怎么做的呢？就要使用XC命令。

操作方法

01

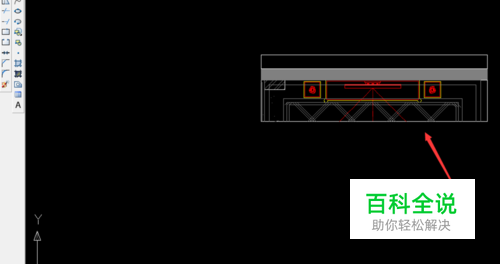

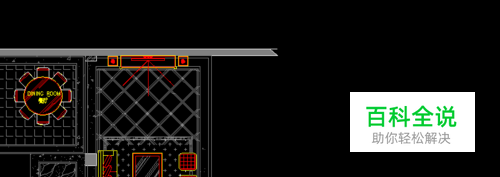

一般人的立面图会是这样的：有立面，有局部索引。
02

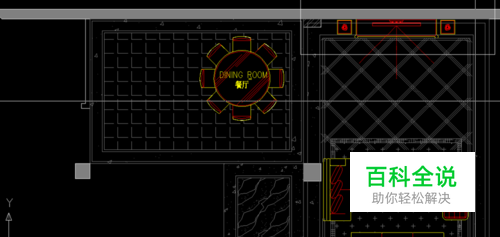

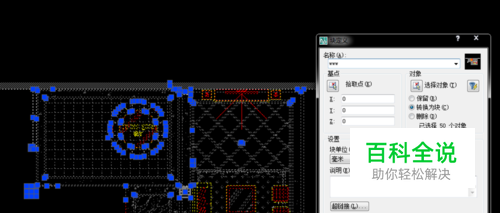

我们打开一个平面例图，然后将整个图定义成块。
03

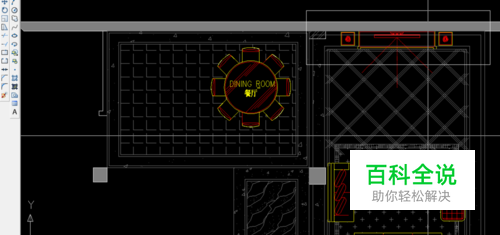

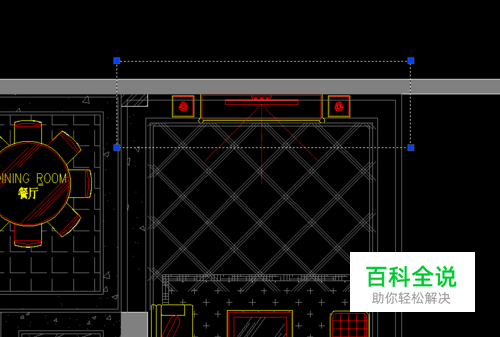

在需要截取的地方，按需要画一个矩形。矩形的大小，就是到时候显示的范围
04

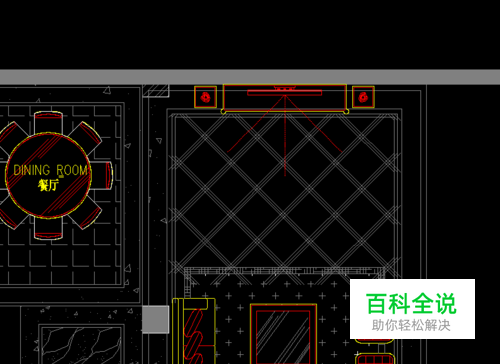

选择平面图块，按XC命令空格。默认新建边界，空格。
05

提示边界类型，一般我们选择s多段线，这样可以选择我们预先绘制的矩形，而不用另外绘制边界。
06

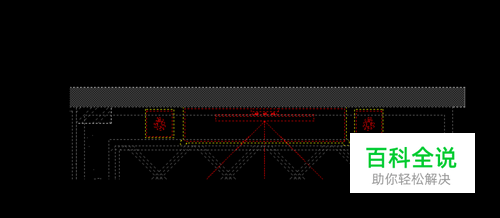

选择预先绘制的矩形后，空格，这样，局部平面图就坐好了。如果觉得绘制的边界碍眼，也可以删除掉。然后可以任意移动位置。
07

将平面图块复制一份，按以上方法，可以做其他的局部索引。
