CAD中三角形怎么画？

CAD三角形好画，但已知参数的三角形不容易画出，举特定实例进行操作，介绍自己的操作方法

操作方法

  • 01

    竖直方向画长度42的直线

  • 02

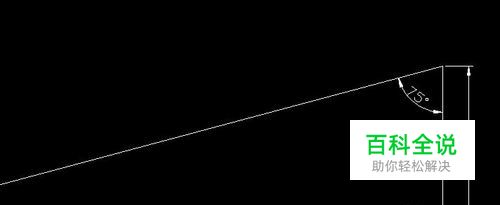

    画与之交角75度的直线

  • 03

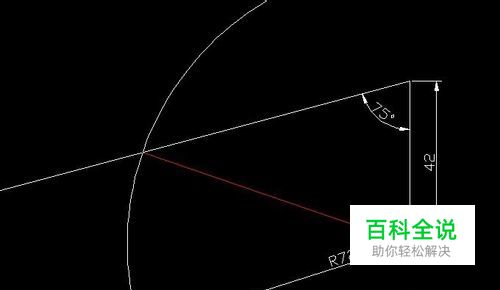

    画半径为72.6046的圆

  • 04

    连接圆心与直线

  • 05

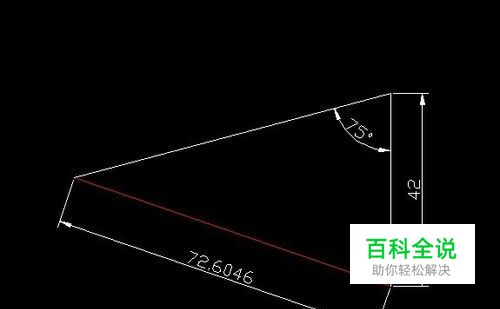

    连接线长度为72.6046

  • 06

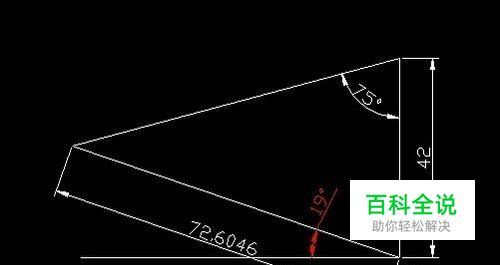

    找出连接线与水平线的交角

  • 07

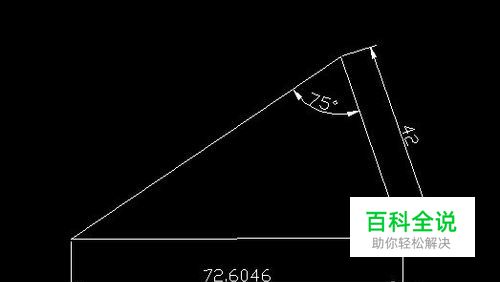

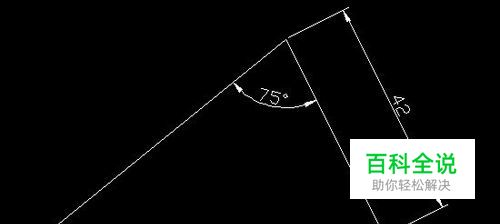

    旋转角度，使连接线呈水平状。 此时，三角形与假象条件一致。
