DIY室内全彩LED屏幕安装【百科全说】

好多人没有安装过LED显示屏，今天我们来讲一下它的安装过程。不懂的朋友可以私信我呀。

操作方法

01

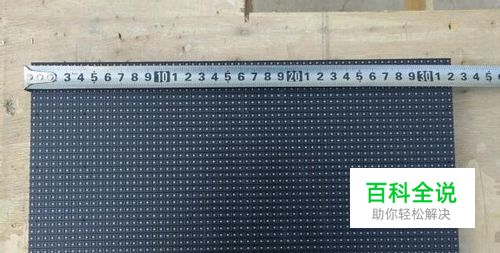

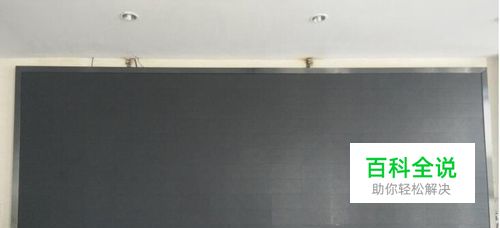

先算一下尺寸：单元板用的是P5的全彩模组尺寸为32*16CM，长15块，高12块，这块彩屏共用180块模组。32*15＝480CM，16*12＝192CM，净面积为480CM*192CM各加1CM的余头（除去包不锈钢用去2MM，最后板的接缝为5-8MM，留的有点大，没办法第一次做。上下的余头可以留到上面从正面看看不到），边框尺寸为481CM*193CM。
02

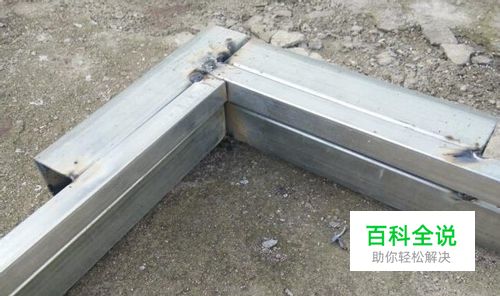

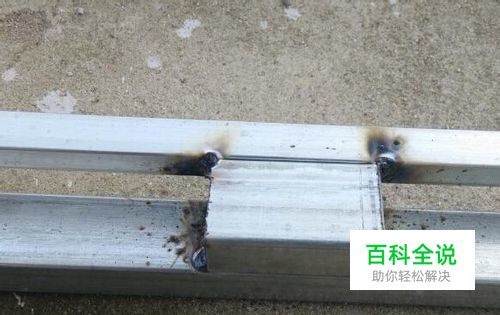

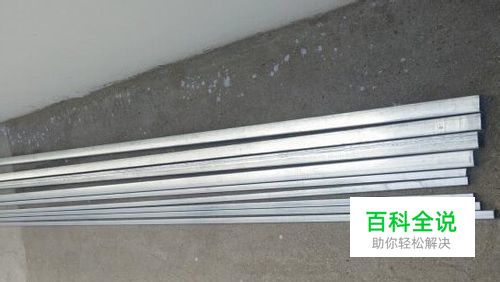

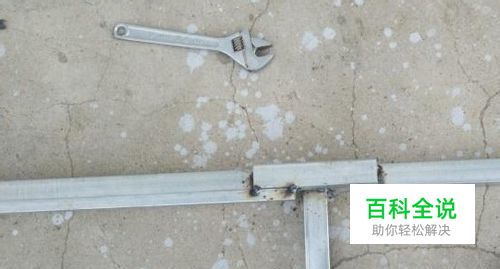

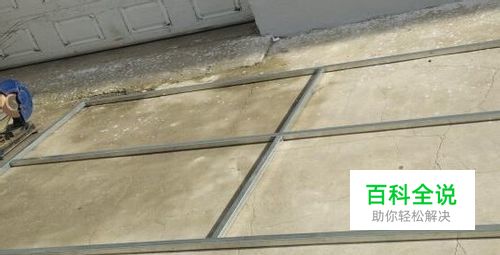

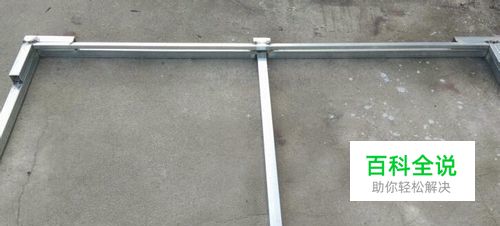

一、首先做边框从市场上买4*4的方钢4根2*2的4根（6米长），先用4*4的方钢做一个田字架，大边框的尺寸为485CM*197CM，因为小边框内的尺寸才是装屏的尺寸，方钢为4CM，所以是这个尺寸。焊的时候用钢角尺尽可能的焊好90度角。中间那个尺寸不重要。田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为481CM*193CM四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
03

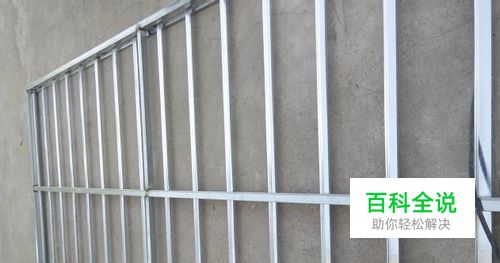

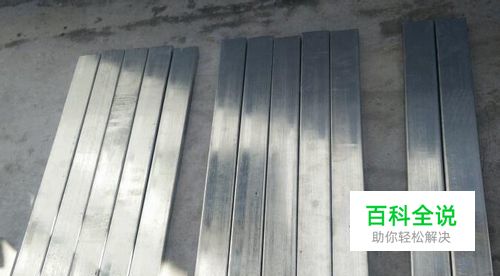

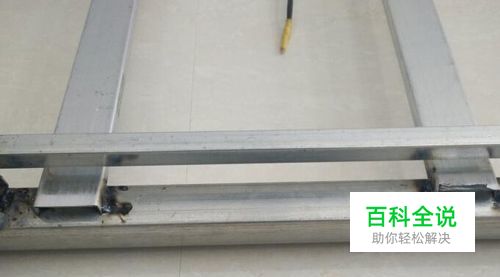

小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。背条是4CM宽的，长度为198左右，两头能够着好焊就行。焊好后的边框（照的是背面）边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。
04

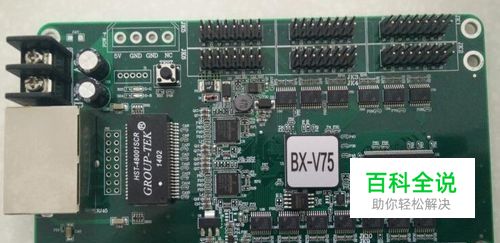

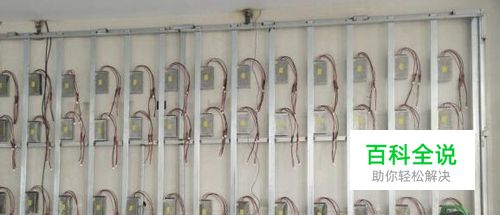

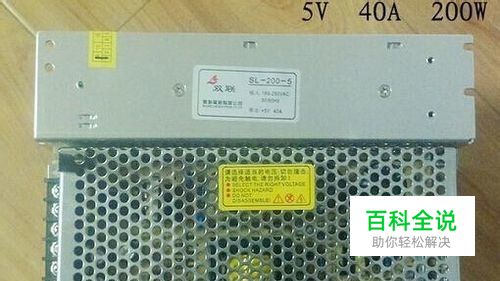

二、上电源、控制卡、模组。架子挂好后，四周留1CM的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这1CM的空隙简单通风了。装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，如果接反电源输出线的话，电源线、模组当时就冒烟，如果还连控制卡的话卡也烧了。每根成品电源线有两个接头，这样每块电源能带四块模组。然后是220V连接，用2平方的软铜线把每一排串在一起就行，最后出三组220V电源线，进一个空开，空开上面进一对6平方的铜线。这块屏功率大约9千瓦，所以6平方线有剩余。电源接好后装控制卡，控制卡用的是5块仰邦BX-V75 同步接收卡。
05

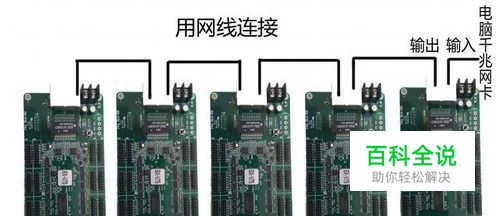

三、每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。输出口为空。
06

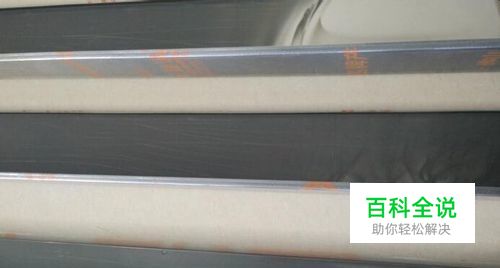

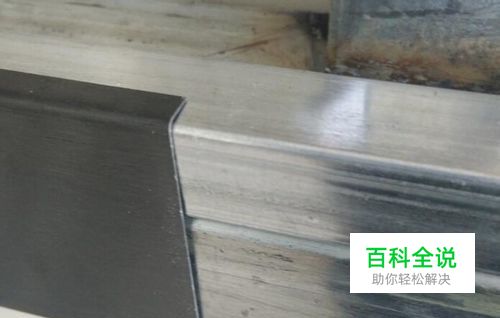

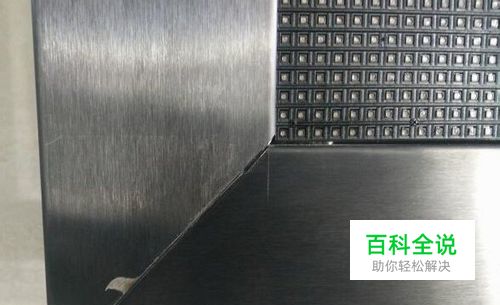

装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5毫米吧，为方便能好安装又能卡死。
07

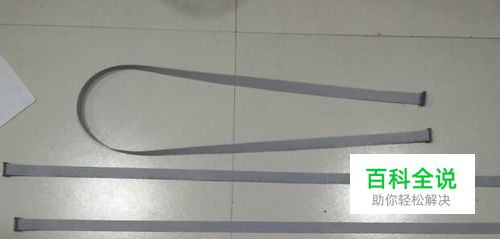

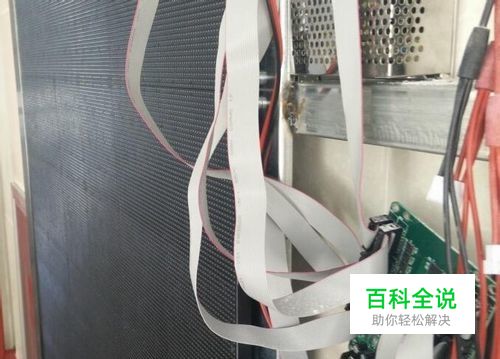

四、扣好不锈钢边后就能开绐上模组了。重上往下装，自带的排线长短只适合模组与模组的连接，从控制卡到模板的长排线是要自己做的，（也可以跟卖模组的要）最上面和最下面用的排线最长，大概是1米半长，下面开始制作长排线。
08

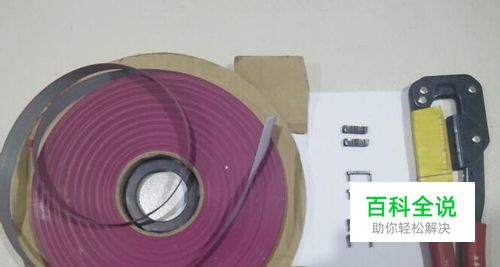

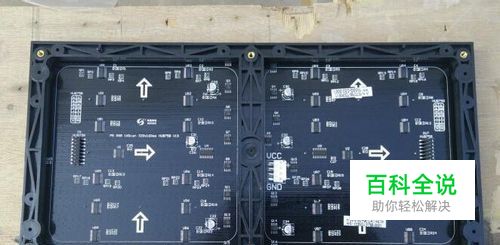

有工具的话，两头一压就行了，最后上那个固定卡子，很多时候因为背条支着放不平模组，装的时候还得剪掉，插排线的时候红边向上，模组的箭头向上，没有箭头的字向上，前面的输入连接后面的输出。
09

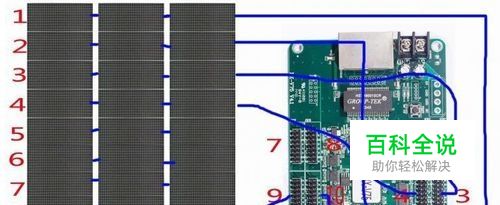

这块彩屏共用5张卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，当好插满，对应插好就可以了，屏接口的最下面一针标着OE，但是不是插排线的红边，（这个和单双色屏刚好相反），排线插反也不会烧模组或卡，只是模组上显示一条亮线。
10

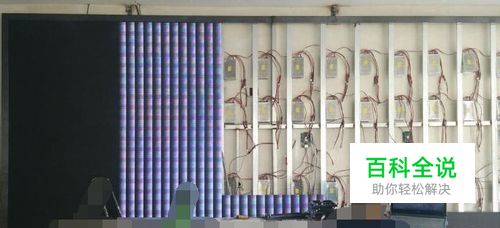

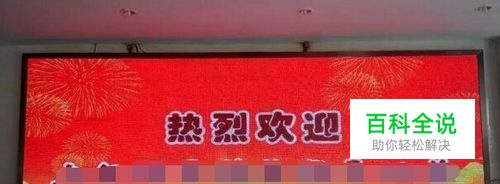

五、装好三列模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，控制卡上面有一个测试按键，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，正常的话再安装下一组，直到安装完成。
