MacBook Pro外接独立显卡DIY方案【百科全说】

MBP应付敲代码还是没问题的，但要开发或者玩大型点的游戏还是比较吃力的，正好笔者的退役台式机有块GTX 660Ti，还是后来升级加装的，舍不得扔掉啊，所以就开始折腾如何让13寸MacBook Pro利用好这块660Ti。

操作方法

01

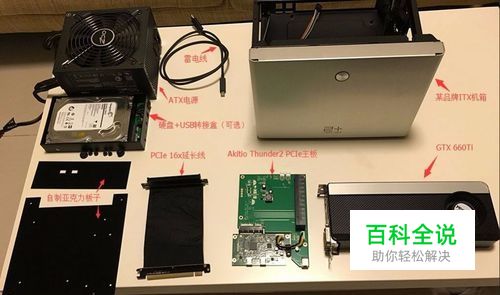

EXP GDC（Expresscard Graphic display card），只支持MINI PCI-E或Expresscard接口，价格便宜（300元左右），但传输速率仅大概相当于PCI-E x1（2Gbps），不支持雷电接口，所以pass掉； Sonnet Echo Express系列，能支持全长显卡又能提供足够功率的只有Express III系列，但价格接近900美刀，都能买台很不错的台式机了。另外便宜点的Express I和II系列又放不下正常点的显卡，并且电源功率只有80W，况且其实也不便宜，Amazon上卖400美刀左右，所以都pass掉；台湾NETSTOR公司产的一个盒子NA211TB，价格850美刀，再次哭泣pass掉； AKiTiO Thunder2 PCIe Box，这个“只要”220美刀左右，价位相对合理，支持Thunderbolt2接口，20Gbps，但盒子太小放不下显卡，功率也只有可怜的25W。国外TechInferno论坛上不少达人都利用它来做eGPU方案，但大多没有盒子，显卡、电源、线材**在外，便携性差，关键是不够优雅，所以楼主打算自己做一个优雅的外接显卡盒子。
02

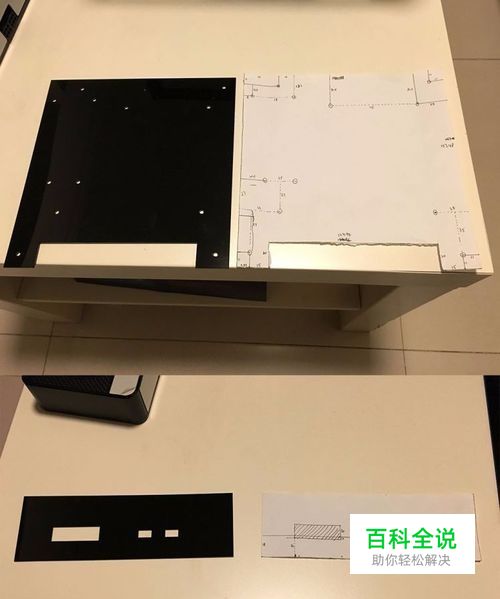

为了把Akitio的主板拆下来放进ITX机箱里面，笔者细心地用中学考试用的尺子量了某品牌ITX机箱的主板位和孔距等，画了图，然后在淘宝上找亚克力加工的特制了一块主板和侧板。另外为了避免误差共买7包不同型号的螺丝螺帽，其实只用了3包里面的十几颗，光螺丝螺帽就花了楼主38元（为什么是38元，因为包邮啊亲）：
03

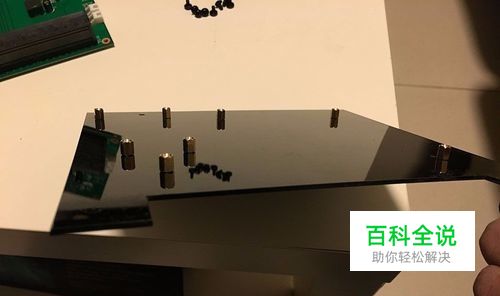

先给亚克力板装上铜螺柱，用螺帽固定。
04

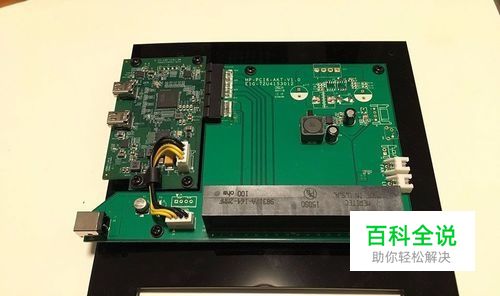

再装上Akitio板子，用螺丝固定在铜螺柱上面：
05

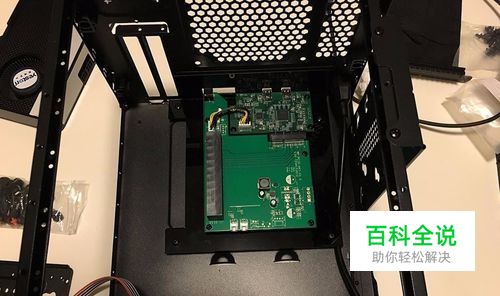

把亚克力板子装进机箱里：
06

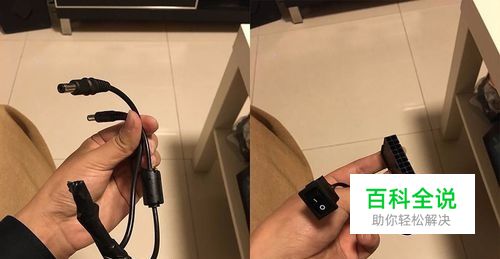

ATX电源除了负责给显卡供电外，还要给Akitio板子和硬盘供电，所以笔者手工做了这么个8pin转双DC的奇葩线，另外还淘了个开关用于直接启动ATX电源（其实更好的解决方案是直接利用机箱上的开关，但需要一个D型触发器）。
07

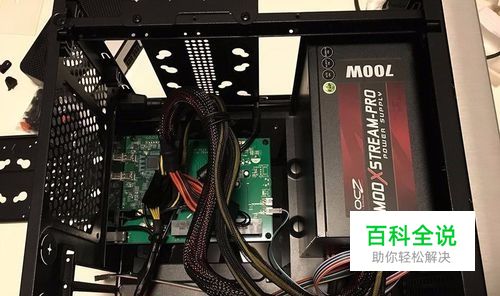

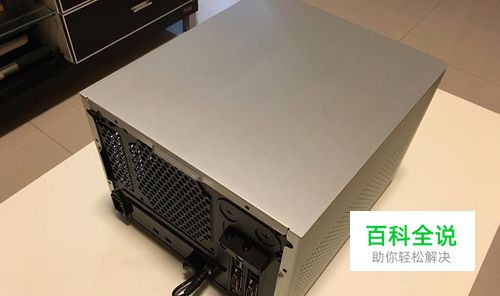

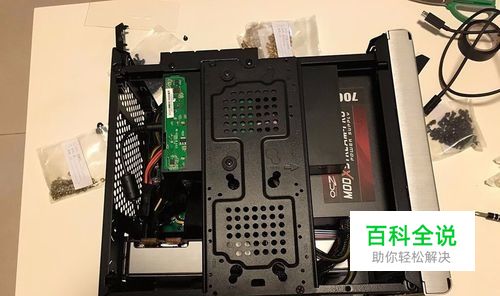

装上ATX电源，接上电源线和机箱的Power Led线到Akitio板子上，这样它工作的时候就机箱上的灯也会跟着亮了。唯一比较丑的就是侧板后面突出的这根电源线了，本来想把Akitio板子上朝外DC基座改成是朝内的，这样就可以把DC电源线隐藏在机箱内，但手黑不太敢折腾这款200多美刀的板子，所以就。。。反正放在后面也看不见[狂笑]，DC线旁边的开关就是ATX电源的开关，也就是整个盒子的开关：
08

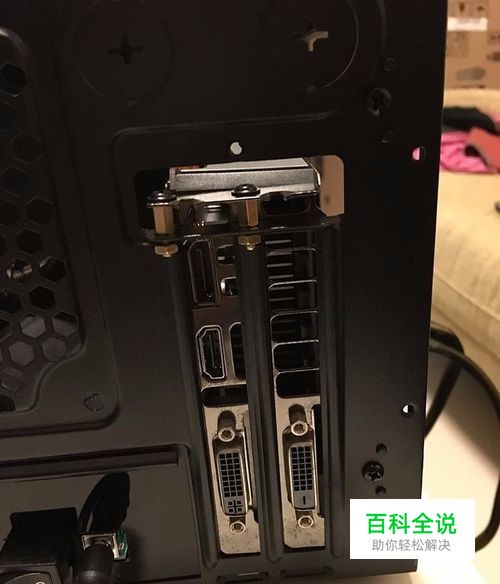

最后终于主角登场了，折腾那么久就是为了你啊，GTX 660Ti，满心欢喜地接上PCI-E延长线，放进机箱，什么？？？！！！延长线太高了放不下~，幸好楼主机智地买了好多螺丝，在中间垫个铜螺柱刚好就可以固定显卡
