CAD中怎样建立面域

2024-04-07 02:35:31

在CAD里面域的使用是很常见的，在建立面域我们绘制的图形必须首尾相接，否则是创建不成的，下面我们就来看看CAD中是怎样建立面域的吧。

面域的创建方法一、

01

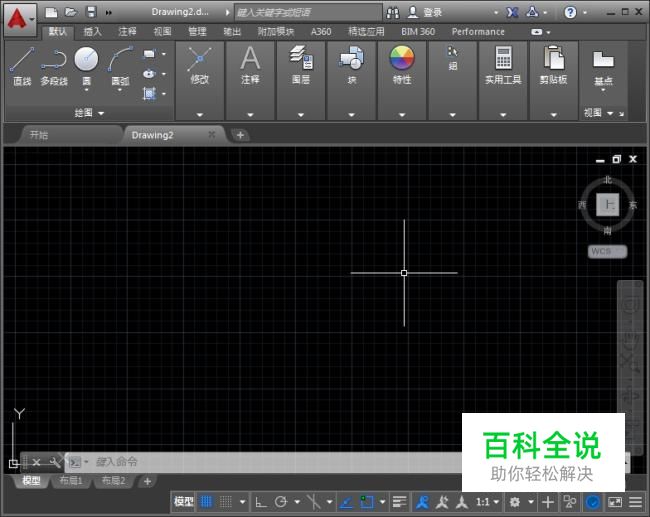

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

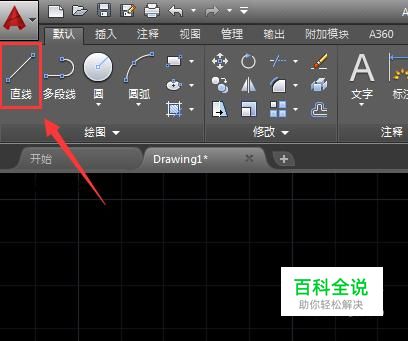

在该界面内找到直线工具，如图所示：
03

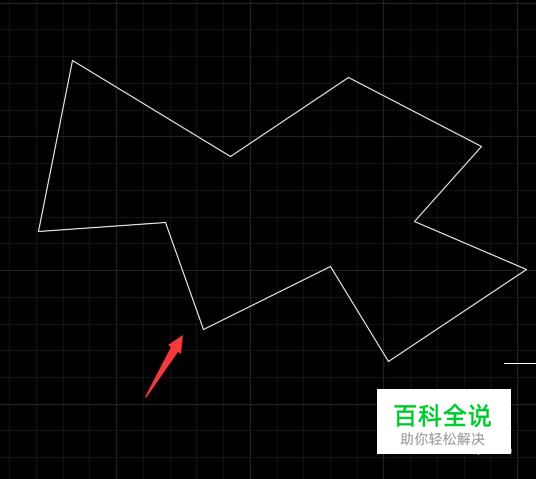

使用直线命令在绘图区里绘制一个封闭的图形，如图所示：
04

在菜单区里找到绘图选项，点击绘图选项在其下拉菜单里找到面域选项，如图所示：
05

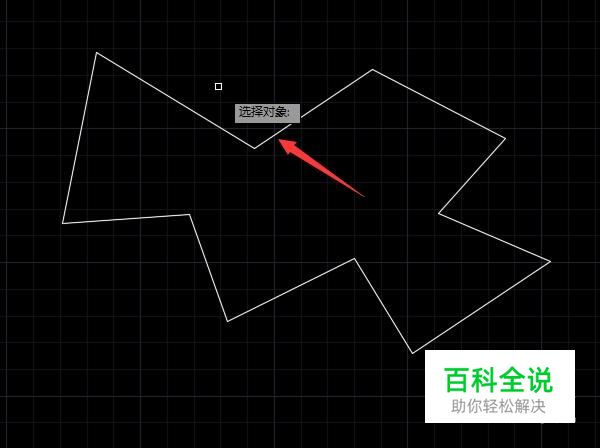

点击面域选项，提示我们选择对象，如图所示：
06

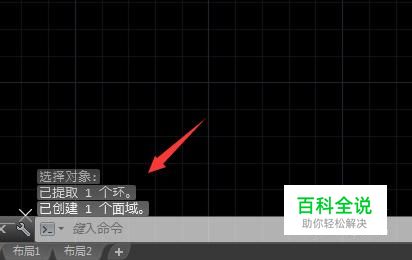

将刚刚绘制的图像全部选择起来，按下回车键，在命令行提示里可以看到面域就创建好了，如图所示：
07

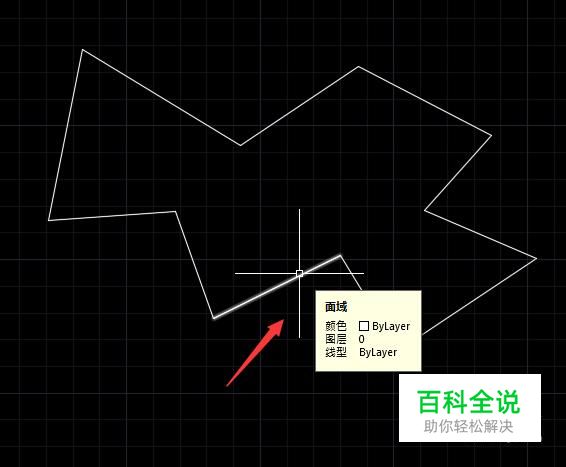

将鼠标放到图形上就会出现面域的相关信息，如图所示：

面域的创建方法二、

01

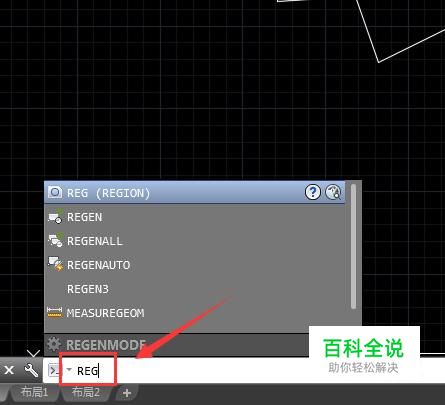

在命令行内输入reg命令，如图所示：
02

输入reg命令后，按下回车键提示我们选择对象，如图所示：
03

将所有的图形全部选择起来，空格键在命令行提示里可以看到面域就创建好了，如图所示：
04

我们将鼠标左键放到图形上，就会出现面域的相关信息了，如图所示：
