CAD图纸如何转换为PDF格式

2025-05-23 07:15:33

我们在使用CAD绘图时常常需要将dwg文件转换为PDF格式文件，这样便于没有安装CAD的使用者查看，下面我们就来看看CAD图纸如何转换为PDF格式的吧。

操作方法

01

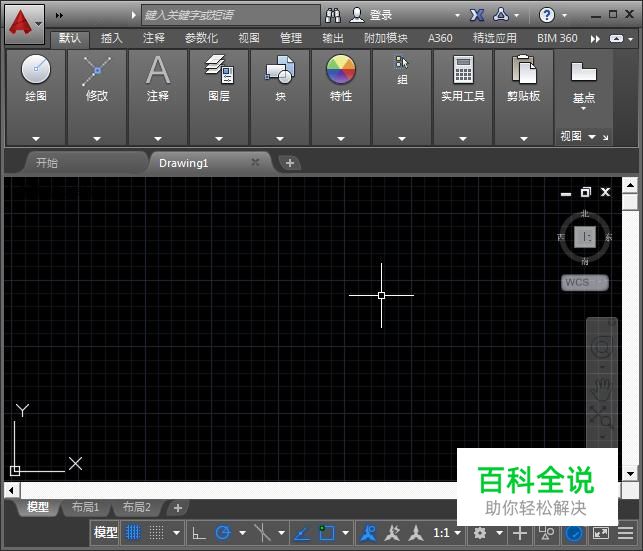

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

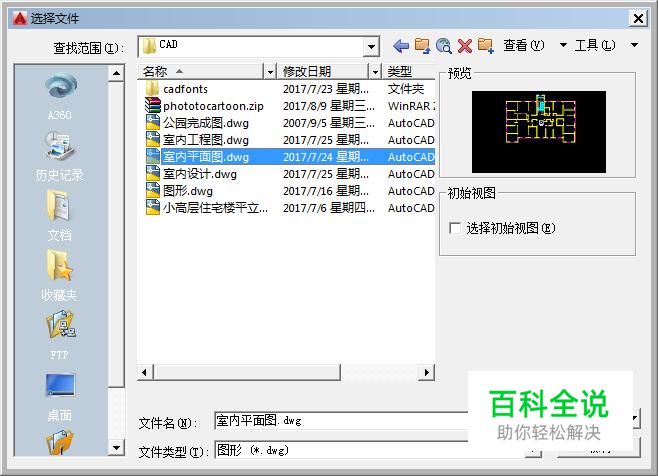

在该界面内按下Ctrl+O键，弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：
03

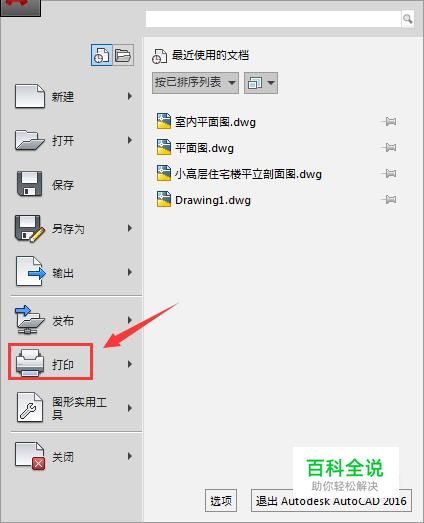

再开始菜单里找到打印选项，如图所示：
04

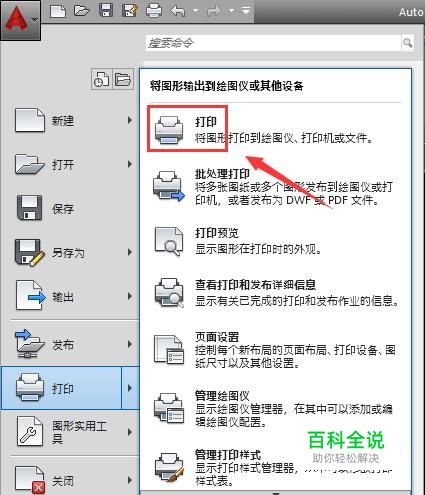

点击打印选项，在其子级菜单里找到打印，如图所示：
05

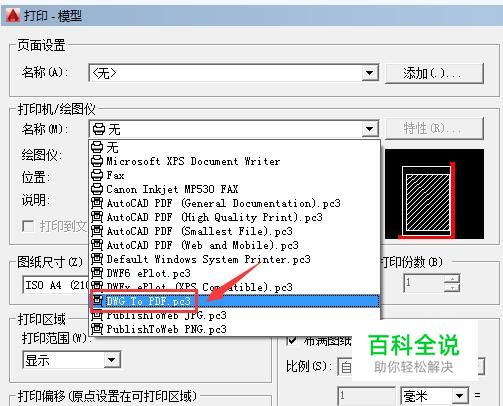

点击打印在弹出的对话框内找到打印机/绘图仪名称选项，在选择框里选择dwg to PDF.pc3选项，如图所示：
06

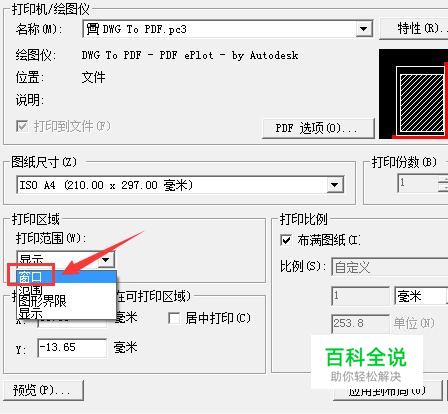

再找到显示里的窗口选项，如图所示：
07

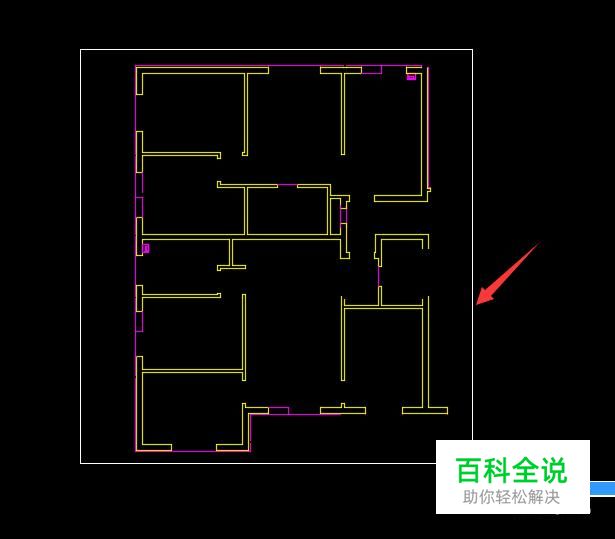

点击窗口在绘图区里框选出图形，如图所示：
08

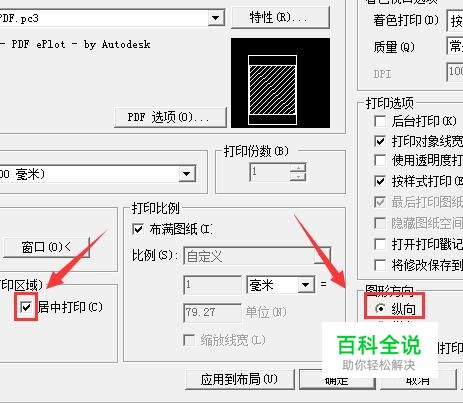

在勾选居中打印选项，设置纸张方向为纵向，如图所示：
09

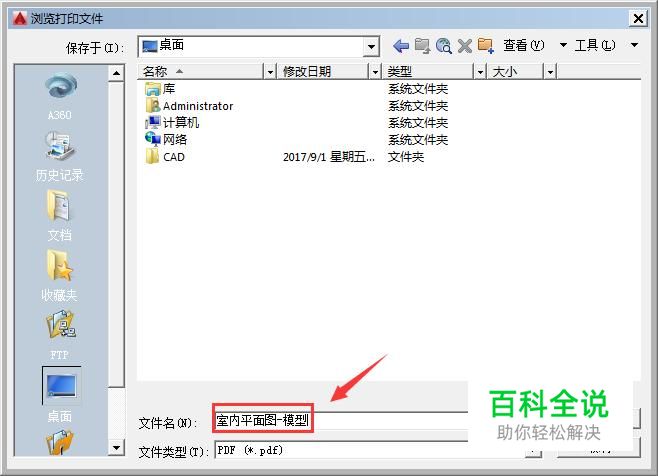

设置好以后点击确定，在弹出的对话框内给文件命个名字，如图所示：
10

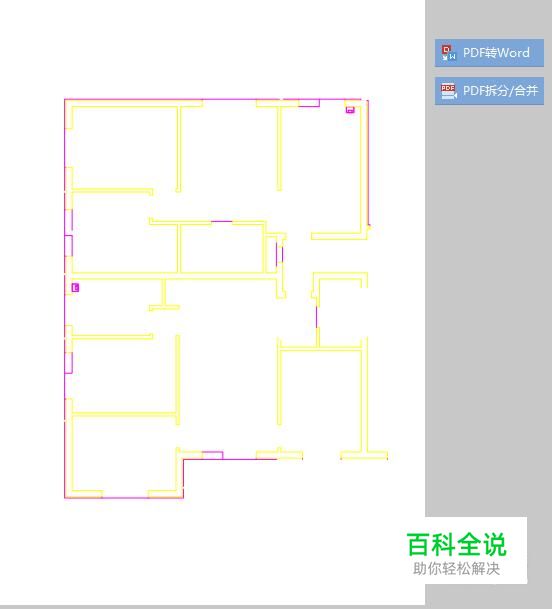

点击保存后，我们就得到了PDF格式文件，打开看看效果如图所示：
