COMSOL入门教程：简单的结构力学结算流程

介绍使用COMSOL 5.3这款软件进行简单的结构力学解算的整个流程。包括新建项目，导入模型，设置材质，添加约束和载荷，网格划分和求解。

操作方法

  • 01

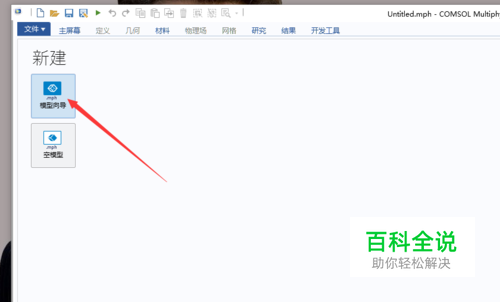

    首先打开Comsol,点击文件下的新建，接着点击模型向导。

  • 02

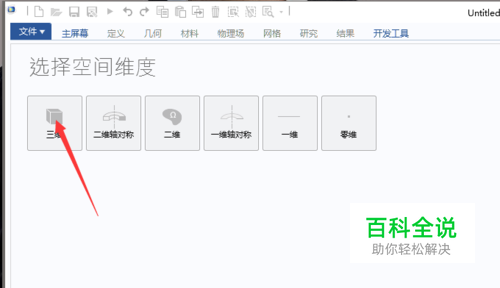

    点击选择一个空间维度。如图点击三维。

  • 03

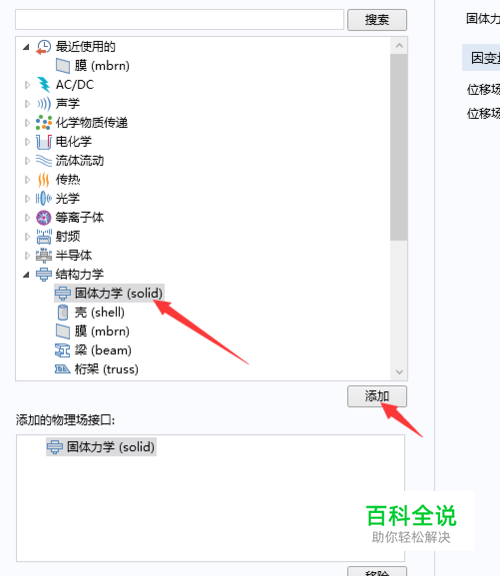

    接着在物理场选择中，展开结构力学，点击固体力学，添加，接着点击研究。

  • 04

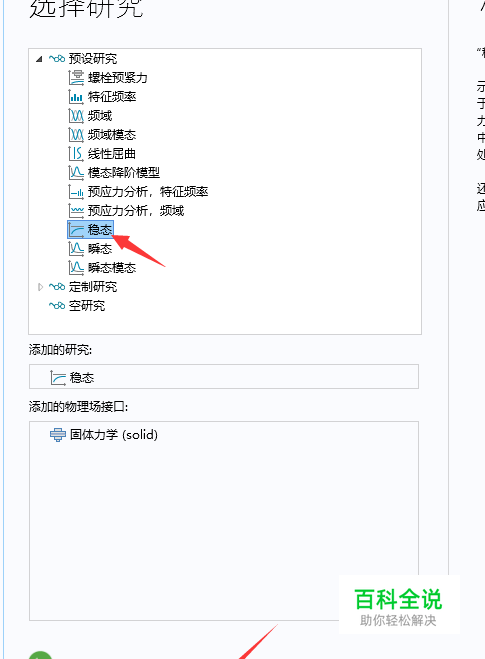

    在选择研究界面，点选稳态，接着点击完成。

  • 05

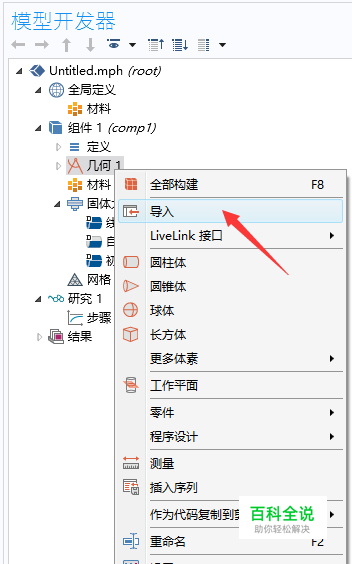

    在模型开发的树状面板中，在组件下的几何上右键，点击导入。

  • 06

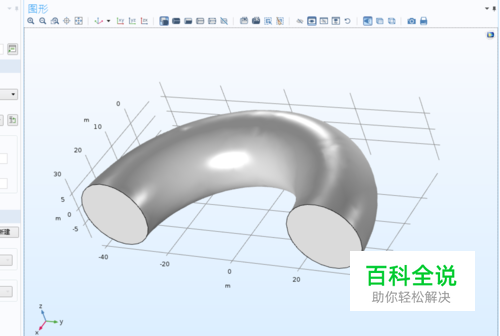

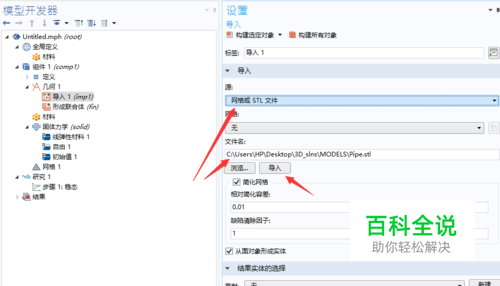

    选择一个源类型，接着点击浏览选择文件（如图，选择的源类型是网格或stl文件，并选择了一个stl文件）。然后点击导入，完成导入后如图。

  • 07

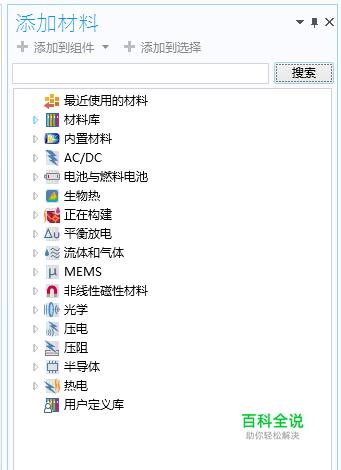

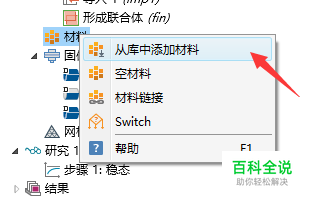

    接着在材料上右键，点击从库中添加材料，来到添加材料面板。

  • 08

    可以输入Structual steel快速查找到该内置材料库中的钢材料。右键，添加到“组件1”

  • 09

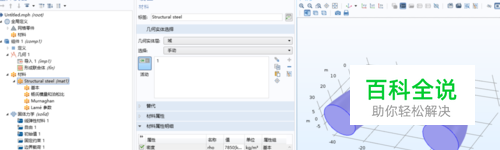

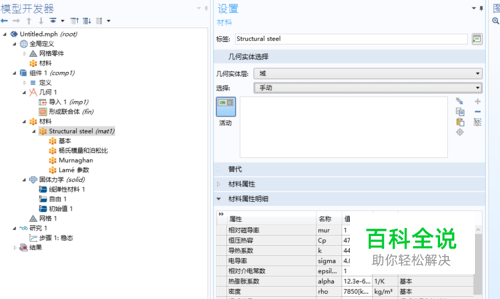

    在组件1下选中该材料，可见其几何实体选择还为空。点击整个模型，整个模型呈现蓝色，即已经应用该材料。

  • 10

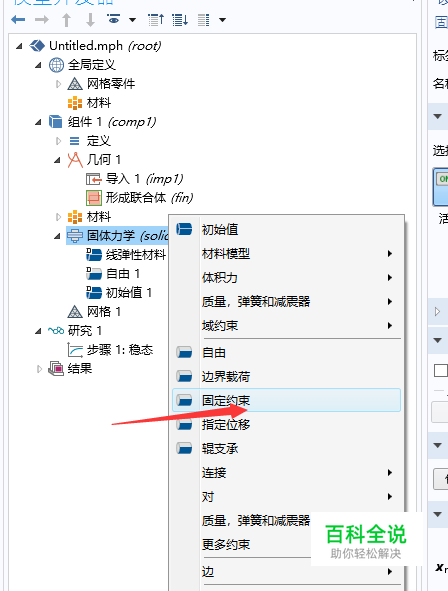

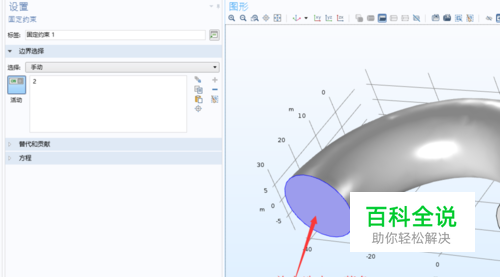

    接着在固体力学上右键，点击固定约束，然后点选一个面以施加。 也就是将这个面固定住。

  • 11

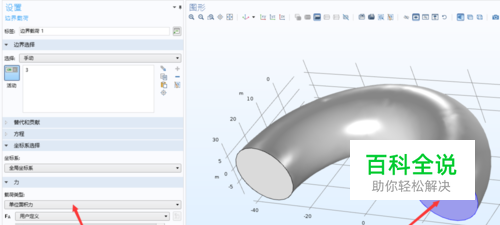

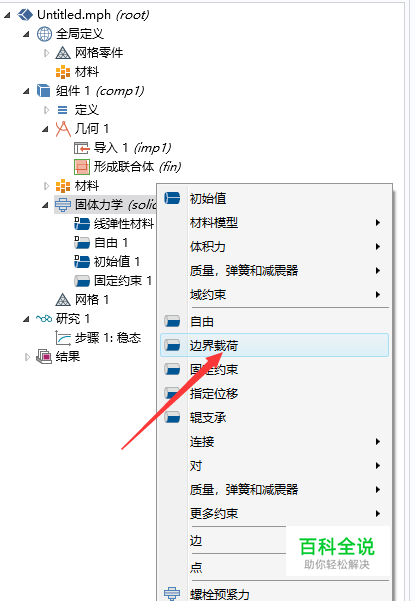

    接着在固体力学上右键，点击边界载荷，然后点击另一个面以施加，然后输入力的大小。如图，类型为单位面积力，沿着x轴负方向150N/m^2

  • 12

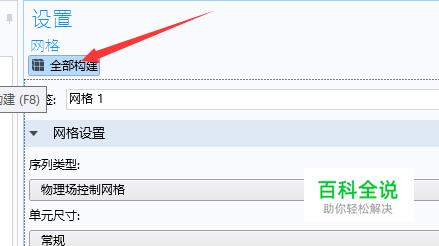

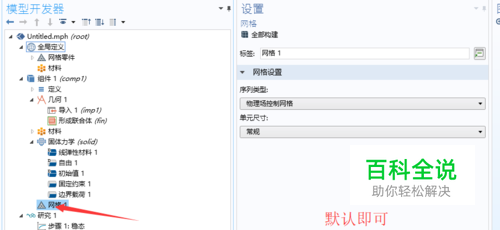

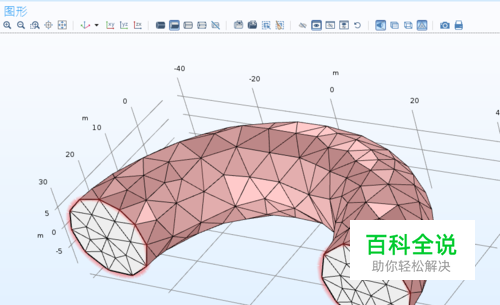

    接着点击网格1,设置保持默认即可，点击全部构建。 构建结束后如图所示。

  • 13

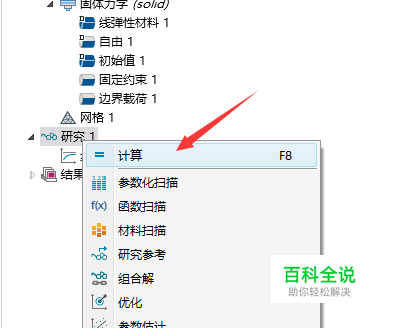

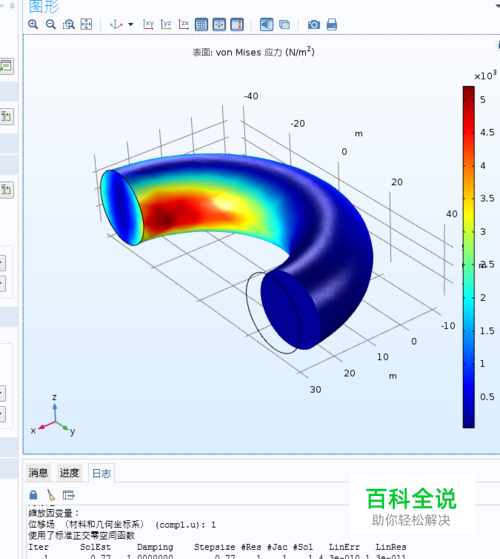

    最后一步，在研究上右键，点击计算。然后等待若干分钟，即可得到结果。
