个人组装台式电脑过程之电源主板及跳线的安装

昨天介绍了组装电脑需要的配件,今天我就详细给大家说说如何组装一台电脑,如果看到这篇的读者对配件还不是很了解可以去引用中看一下我对配件做的简单介绍。由于图片数量的限制之后步骤会发另外一篇。

一、仔细观察机箱

  • 01

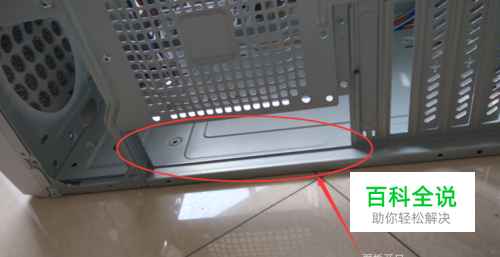

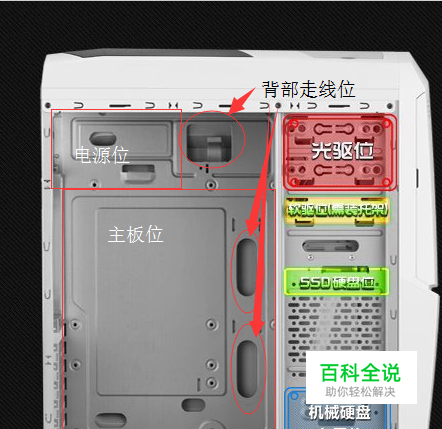

    首先我们拿出我们的机箱,观察下硬件应该安放的位置,将机箱正对自己把左侧机箱面板固定螺丝拧下来将面板拿下我们就可以看到清晰的位置了如图一,如果我们不是很了解自己购买的机箱位置要仔细咨询卖家哦。我们可以看到我机箱里面包含背部走线空,电源各种线从上方的空位进入到后面然后从下面的两个椭圆形空中走出,这样就不会将各种线材裸露在主板的上面了,这样可以保护线材,也起到一定的美观作用。

  • 02

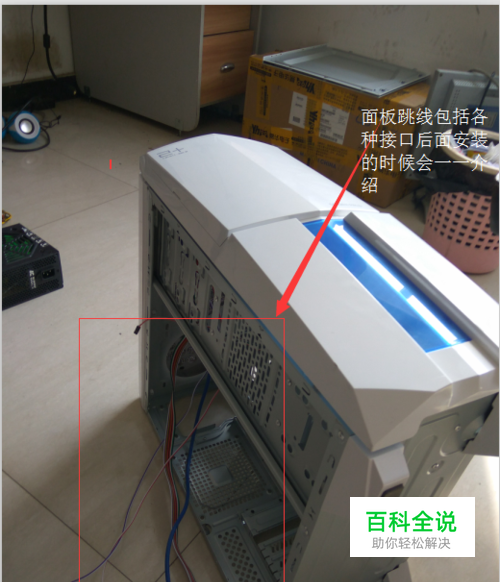

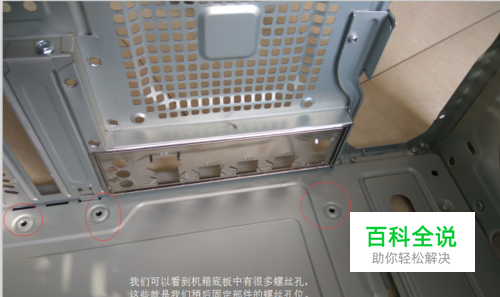

    机箱上面带有电源键,强制重启键,硬盘指示灯,USB插口和前面板音频接口,这些接口也是都要连接到主板上面的,所以有他们自己的跳线,如图一种所示就是这些部件的跳线,后面安装的时候我们会一一讲解。图二中显示机箱内部底板上面有很多螺丝孔这些就是我们要固定部件的螺丝位。 动手前要观察好机箱哦。

    二、安装电源

    • 01

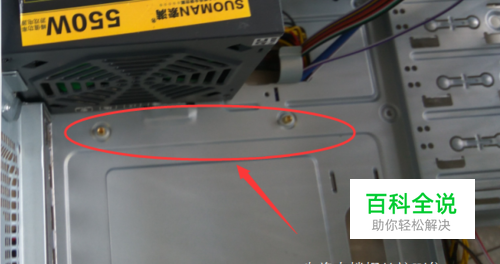

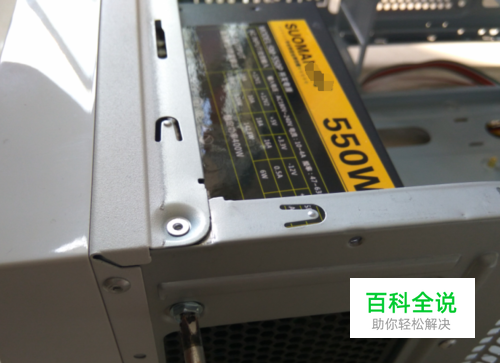

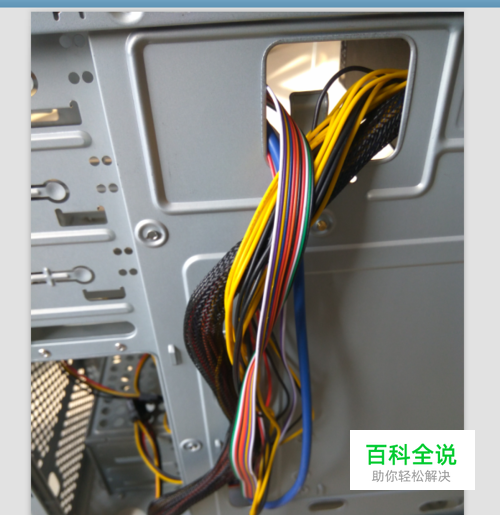

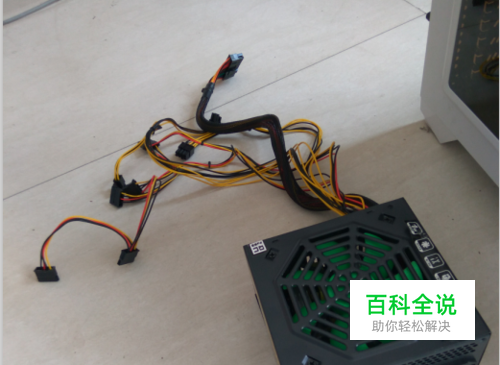

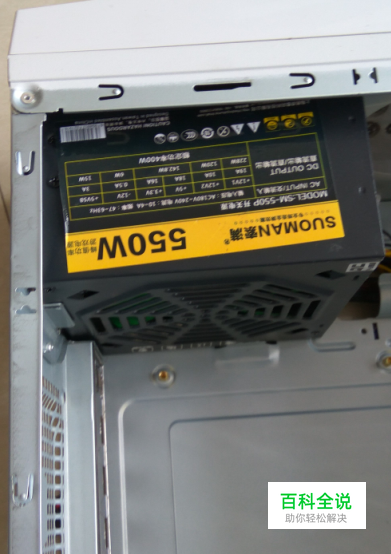

      首先我们要安装电源,因为要背部走线先安装电源比较方便,首先我们拿出我们的电源如图一,将电源放置到机箱的电源为如图二,安装的时候一定要让风扇面向机箱内部这样有利于散热。最后将固定螺丝拧上图三。将电源的线从背部出线口穿过如图四,穿过后再从两个进线口穿到机箱内,穿进的时候要根据主板插口位置和硬盘固定位置选择进线口。图五介绍个接头的作用。电源安装就安装好了。

    三、安装主板

    • 01

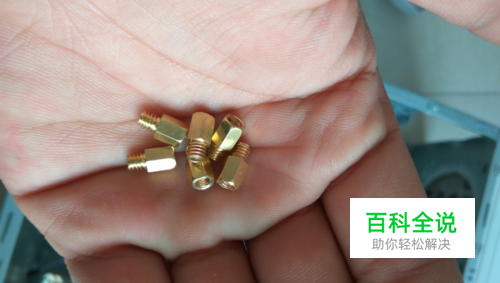

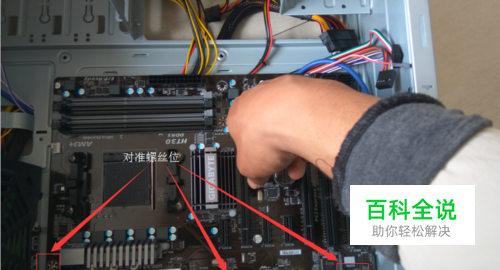

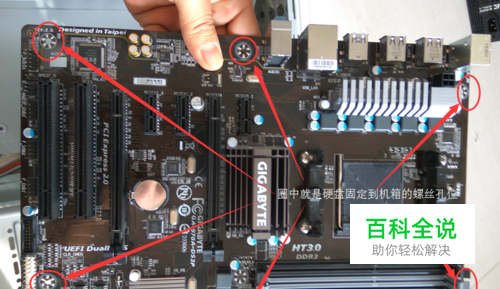

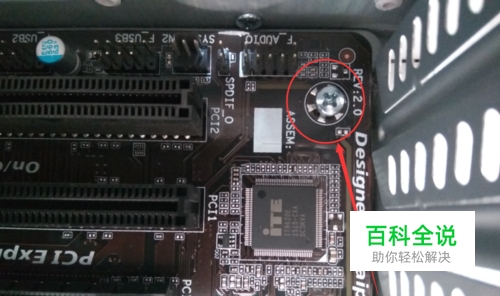

      接下来安装主板,拿出我们的主板我们看正面,会看到几个图一中红圈内的圆孔,这些圆孔就是我们将主板固定到机箱上面的螺丝孔位。在主板带的螺丝中包含主板支架螺丝如图二中所示,我们要先吧这些螺丝固定在机箱上面用来支撑主板,这样我们的电源线才不会被主板压住,因为主板型号很多所以机箱上有很多主板螺丝孔,我们先直接将主板放在机箱内确定螺丝口的位置,将支撑螺丝拧到主板上与自己主板对应的螺丝口上如图三。

    • 02

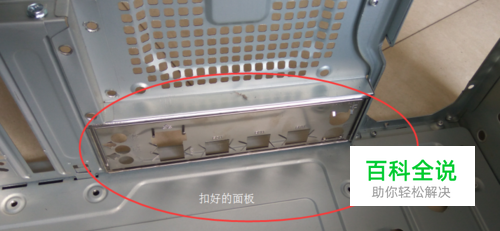

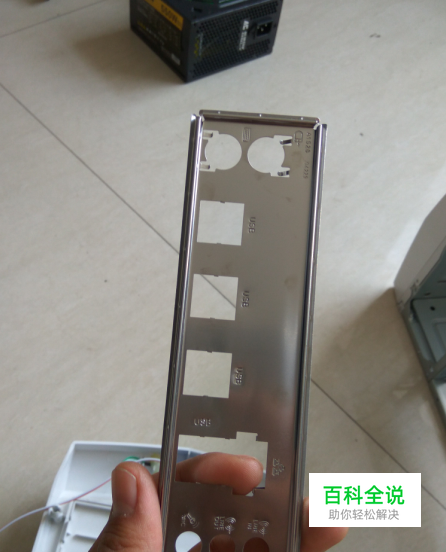

      主板上有USB接口那一侧都会带一个盖板,这个盖板是放在主板上用来遮挡主板的如图一,我们将这个面板口在机箱上,注意新面板的每个开口都是带有贴片的将贴片掰弯道内侧再扣到机箱开口上。机箱开口如图二所示。扣上之后效果如图三(机箱内拍摄)。

    • 03

      拧上支撑螺丝并将USB盖板扣好后我们就可以将主板平方到支撑螺丝上并将主板上的USB接口、后面板音频接口、网线接口、键鼠接口对应面板放好如图一,拧上相应的螺丝主板就固定好了如图二。

    四、连接电源线、跳线和接口线

    • 01

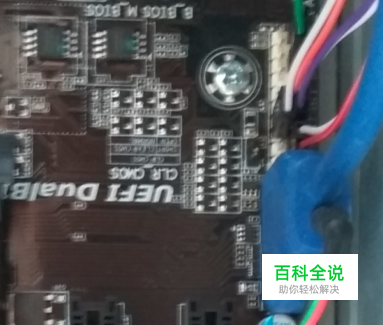

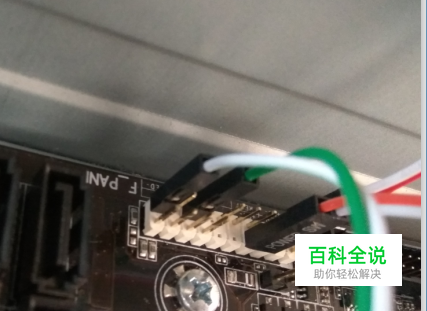

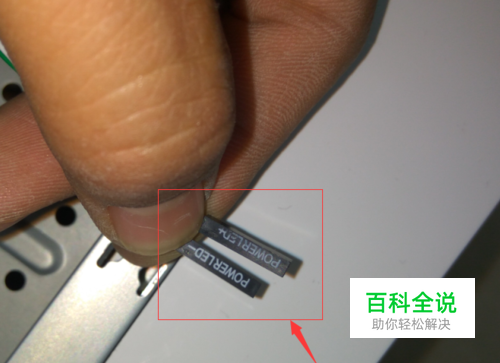

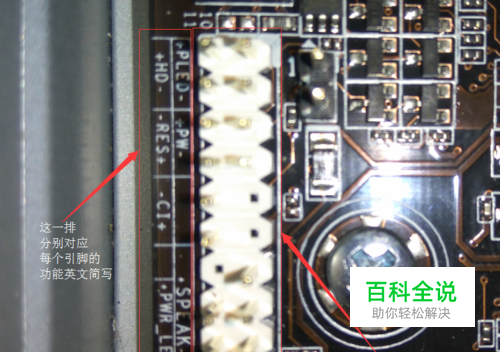

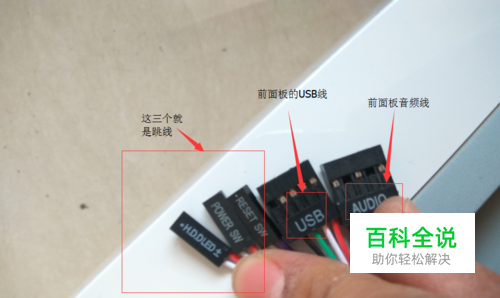

      首先我们来看一下跳线,跳线对于一台自计算机来说也是很重要的一步,有些跳线不接并不影响电脑的正常运行,但是其中最主要的主电源跳线还是要安装的。我们可以看到图一就是主板上的跳线接头,左边是每个接头所表示的意思用英文简写表达,这个很好区分因为每根跳线头上同样有英文标识。我们看准正负将跳线插入到接头中即可。图二是一部分跳线,HDDLED标识指的就是硬盘指示灯,连接到图一的+HD-引脚。POWER sw是电源键跳线,连接图一+PW-引脚,RESET SW是强制重启键,连接图一中+RES-引脚,这三个链接的时候区分正负极就是使得有字的一面朝外即可。图二另外两个分别是USB2.0跳线和前面板音频跳线,后面我们单独连接这两个线。图三中是我们的电源指示灯跳线,连接后我们打开电源会有灯提示已经开机。图四是我们接好的跳线的效果图。

    • 02

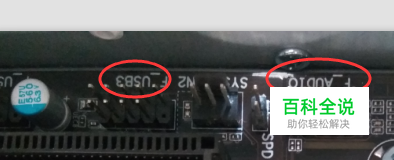

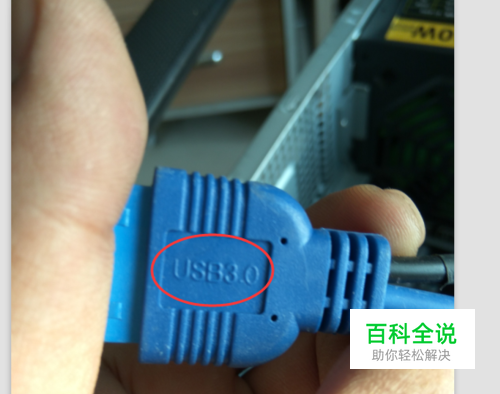

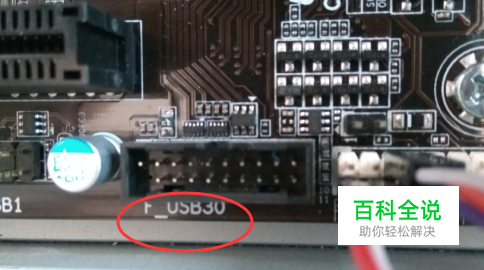

      接下来我们来看一下前面板上的USB如何与主板连接,上一步中我们看到了一个USB2.0的连接线,但是前面板有两个USB接口,另外一个是USB3.0接口,是一个蓝色的多口接线如图一和图二。我们找到主板上标识USB3.0的接口(图三)插上就行,插的时候要注意,蓝色接头上有一个孔是实心的,这个一定要对准主板接口上 没有线的那个引脚,否则会将USB3.0主板接口压坏。最终效果图如图四。

    • 03

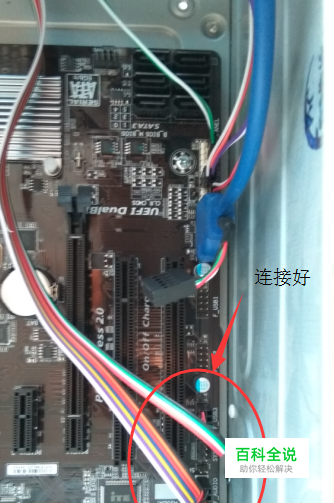

      下面连接USB2.0接口和音频接口,我们刚才已经介绍过这两个接口了(图一),在主板跳线那一排各种引脚接口中找到usb标识和AUDIO标识的引脚(图二)就是了,我们分别将两个链接线链接到对应的接口即可如图三。

    • 04

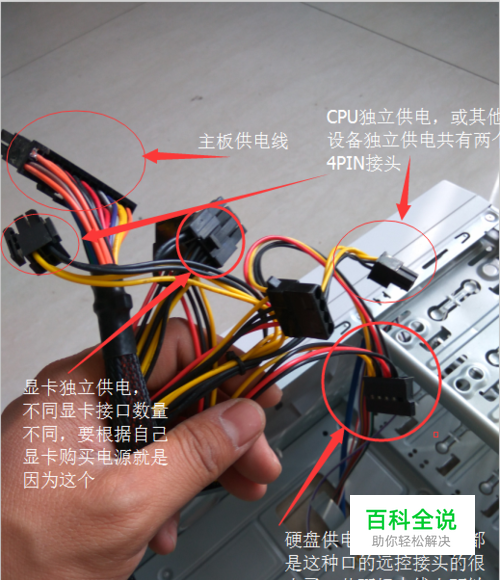

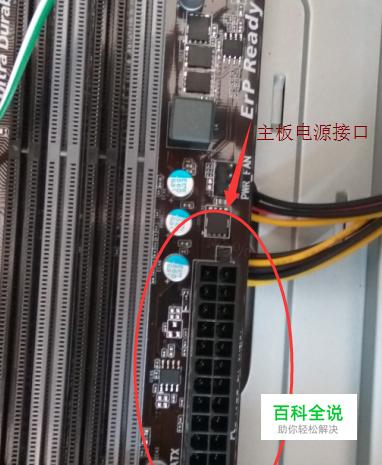

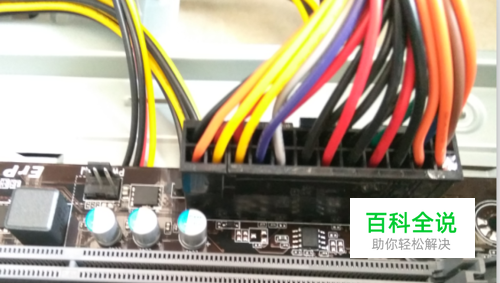

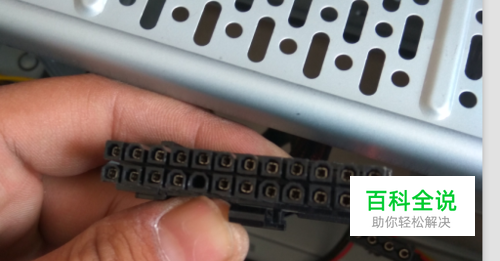

      下面我们链接电源线,首先我们找到电源上最粗的一根线图一,这个是主板供电线,主板上的大部分部件都是由这根线供电的,大家可以看到我这个是24脚的插口,因为我的主板也是24脚所以选择了这个电源,大家选电源时也要注意对应这个接口。我们在主板上找到主板电源接口图二,将插口和接口连接在一起就完成了如图三。

    • 05

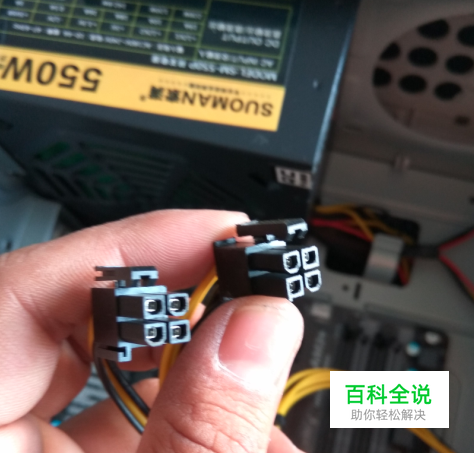

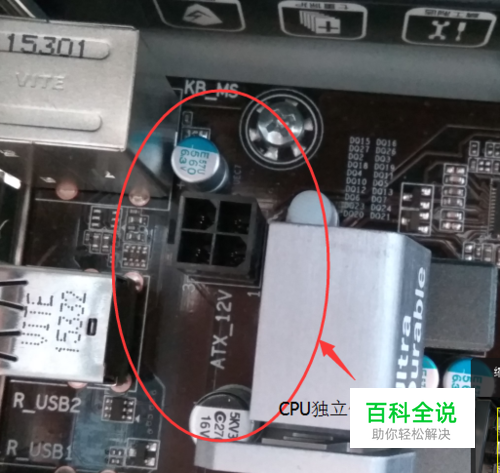

      另外要注意主板上面的这个接口如图一标识为ATX-12V这里是需要独立供电的CPU的电源接口,我们找到电源线中两个4口的插头如图二,选择一个适配的和这个接口插好图三。到这里我们初步的供电已经接好,显卡需要独立供电的要观察好自己的电源线中的各种接头,购买的时候也要注意购买与自己独立显卡接口需求一样的电源。
