玩转Kindle Fire HD之拆机图文解说

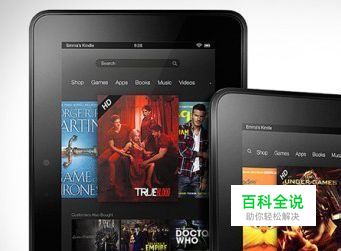

亚马逊在北京时间今日凌晨在美国召开发布会，发布了新一代平板电脑，命名Kindle Fire HD ，有7英寸/8.9英寸两个版本，售价199美元/299美元，其中8.9英寸32GB版支持4G LTE网络，售499美元。8.9英寸Kindle Fire HD采用全高清抗眩光屏幕(1920×1200分辨率/254PPI)，可减少25%眩光；整机重量0.56KG、厚度8.8mm。硬件配置：搭载德仪4470处理器(1.8GHz)，性能比Tegra 3增加50%；存储容量16GB起；前置高清摄像头，支持HDMI输出和蓝牙。
下面给大家带来的是该机的拆机图文解说。
操作方法
- 01
一个塑料工具撬开机身后壳的连接处。
- 02

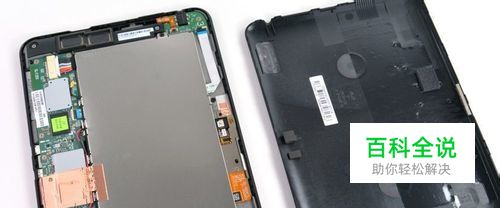

打开机身的背板我们就可以看到内部的全貌了.
- 03
用起子取下主板固定螺丝。
- 04

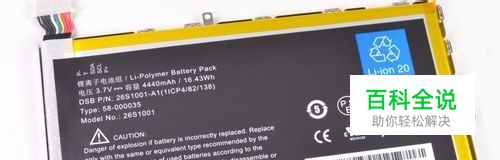

这款金属板下面就是Kindle Fire HD的电池，将螺丝拧下来就可以看到电池。
- 05

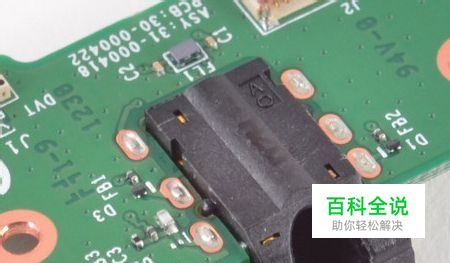

可以吧3.5mm耳机插孔取下来。
- 06

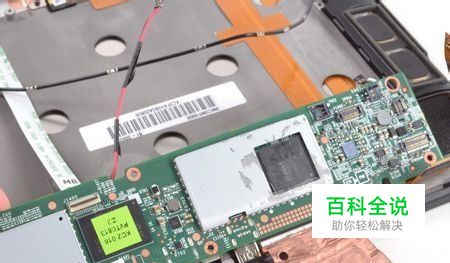

这个就是Kindle Fire HD的主板了，
- 07
主板背面并没有什么东西，只有一个InvenSense生产的MPU-6050六轴（陀螺仪 加速度计）MEMS传感器。
- 08

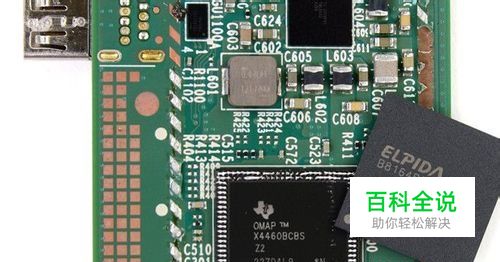

Kindle Fire HD的CPU处理器藏在了RAM芯片的下面，采用的是德州仪器OMAP 4460双核处理器，不过主频从1.5GHz降到了1.2GHz。
- 09

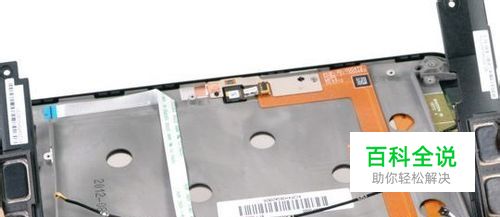

接下来卸下机身两边的扬声器。
- 10

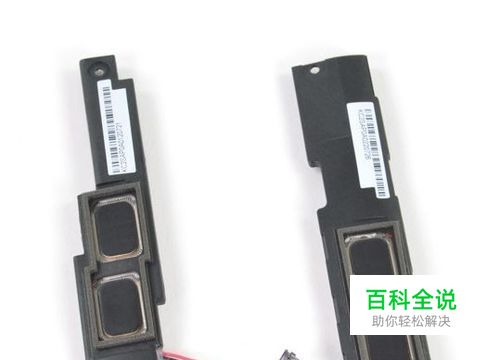

下面的这就是Kindle Fire HD的扬声器，拥有定制的杜比音效，播放效果还是很不错的。
- 11

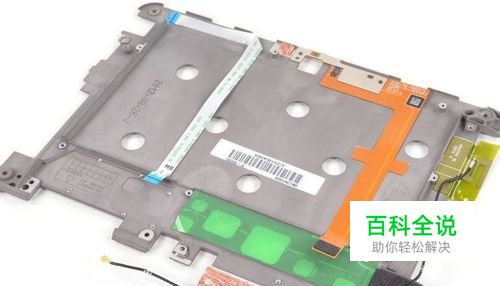

将电池和主板拿下去之后就可以取下内部的这个主框架了。
- 12
我们可以看到这根线就是Kindle Fire HD的WiFi天线，是粘在主板上的，不过也很容易取下来。
- 13
将WiFi天下取来之后我们可以看到红色的部分是环境光传感器、黄色部分是麦克风。
- 14

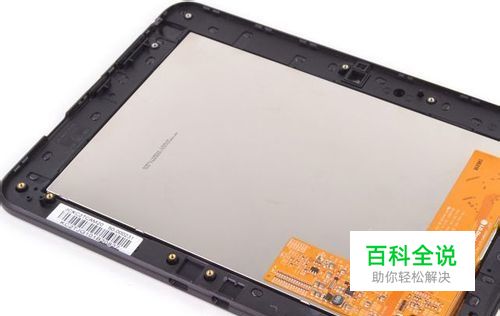

到目前为止已经全部拆解完成。
