AutoCad如何调整线宽和线型【百科全说】

AutoCad是一款在建筑等行业十分常用的绘图软件，在进行建筑绘图之后，其他专业如暖通等也可以使用AutoCad上进行图纸的管道绘制，此时我们就需要用到不同的线条，不同的宽度不同的线型，当我们绘制失误时，还要会修改一个线条的线宽和线型，因此学会修改AutoCad中图纸的线型和线宽是十分重要的技能之一，下面我们就来看看如何修改AutoCad的线宽和线型。

操作方法

01

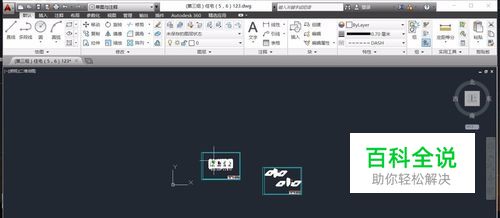

首先，我们开启AutoCad软件，并且使用AutoCad打开我们需要调整线宽和线型的CAD文件，系统就会自动显示文件内容，此时显示内容较小，我们滑动鼠标滑轮进行扩大。
02

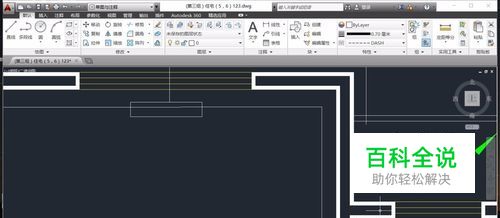

滑动鼠标滑轮进行视角的扩大，按住滑轮进行画面的移动，将视角调整到我们需要进行调整的位置，并且将视图位置以及大小调整到合适进行操作的地点，即可进行修改。
03

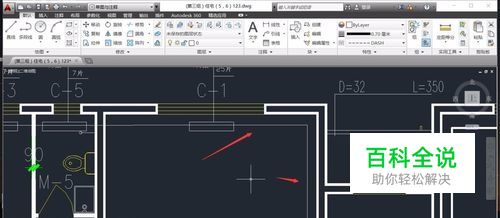

进行线条的线宽和线型的修改，我们需要首先选中我们需要进行修改的线条，直接鼠标左键单击线条即可选中，如果需要选择多个线条，只需要继续点击即可，并不需要其他快捷键操作。
04

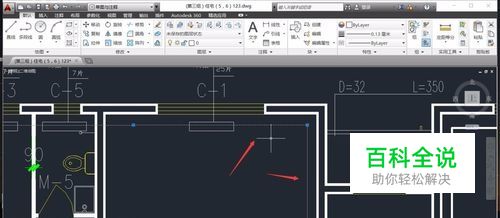

可以看到，选中的线条会变为虚线并且显示一些关键点，我们可以使用关键点进行线条的调整，一方面也标志着此线条被选中，选择好线条之后我们按下Ctrl+1，调出线条调整页面。
05

选中线条后，按下Ctrl+1，AutoCad系统就会弹出窗口，窗口中显示线条的具体属性，其中很多属性可以进行修改的调整，在窗口的第一行的括号中会显示选中的线条数量。
06

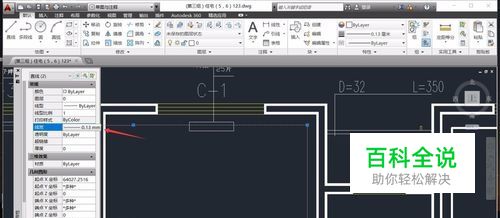

在窗口属性中，找到“线宽”选项，可以看到当前线宽为“0.13mm”，线条较细，我们需要将其调整到更粗的线条属性，点击数字旁边的下拉箭头。
07

点击下拉箭头后，AutoCad会弹出很多线宽的设置选项，选项的线宽由细线到粗线由上到下依次排列，可以很方便的选择和调整，我们选择“0.7mm”的选项单机。
08

可以看到，选择其他的线宽数据之后，我们选中的CAD线条的线宽就会发生变化，线宽的调整只会调整选中的线条，其他的线条不会发生改变，这样我们就完成了线宽的调整。
09

随后，我们进行线条线型的调整，依旧在线条的属性窗口中，找到“线型”属性，点击下拉箭头，系统会弹出很多线型供绘图者选择，并且在现行名称前，会有示例线条。
10

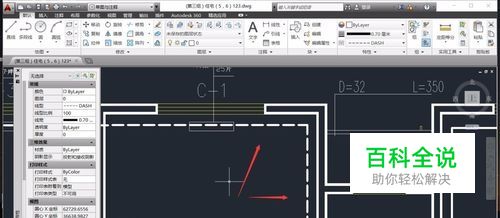

选择我们需要的线型之后，即可看到我们选中的线条线型发生了改变，由之前的实线变为了虚线，这样我们就完成了选中线条的线宽以及线型修改，随后进行文件的保存，即可确定文件的修改。
