ICEM-CFD如何划分网格(2/5)

教你如何运用ICEM-CFD软件划分房间分析模型网格,画好的网格将为分析房间里的空气内流场做准备,从而为提高房间舒适度设计提供优化建议。整个分析分为四部分:第一部分《DesignModeler如何建立房间空气分析模型》,第二部分《ICEM-CFD如何划分网格》,第三部分《FLUENT分析房间空气流场》,第四部分《Fluent后处理查看房间空气内流场》。
本篇为:第二部分《ICEM-CFD如何划分网格》

操作方法

  • 01

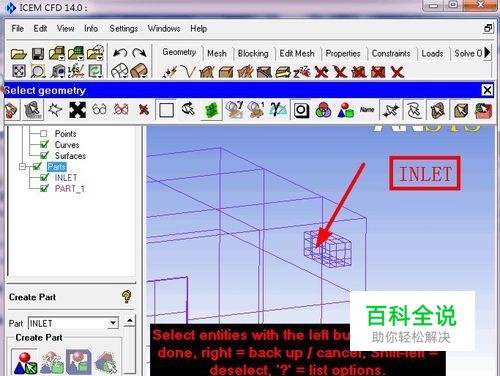

    接上一篇《ICEM-CFD如何划分网格(1/5)》,选择空调进风口面,作为“INLET”,准备创建进口边界面,如图所示。

  • 02

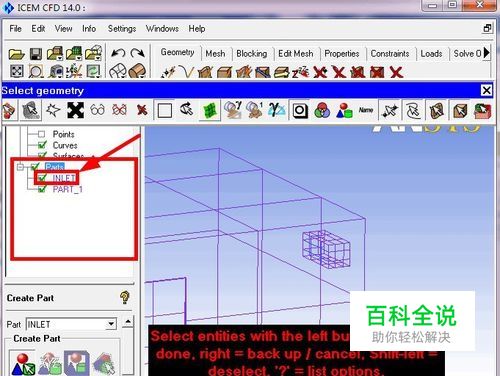

    选中之后按鼠标中间或者“ok”按钮,“parts”栏中已经出现“INLET”了,如图

  • 03

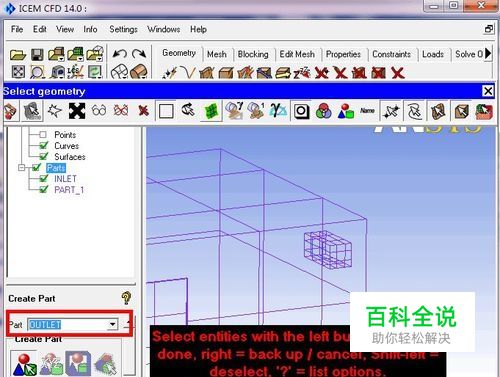

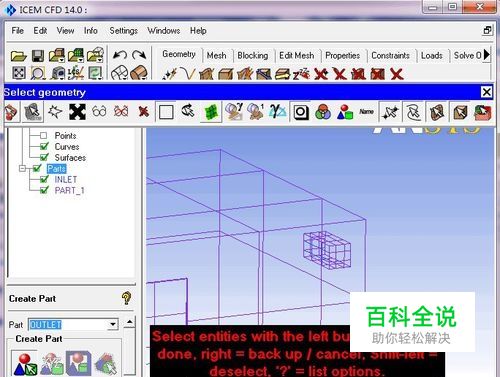

    再在“create part”中输入“OUTLET”,准备创建出口边界面,如图所示

  • 04

    选择“create part by selection”中“Entities”右边的鼠标箭头,如图

  • 05

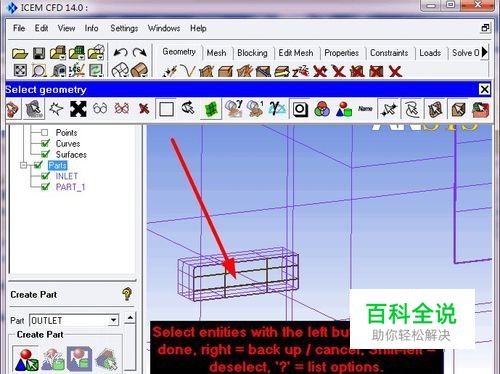

    选择出风口面,作为“OUTLET”,准备创建出口边界面,如图所示。

  • 06

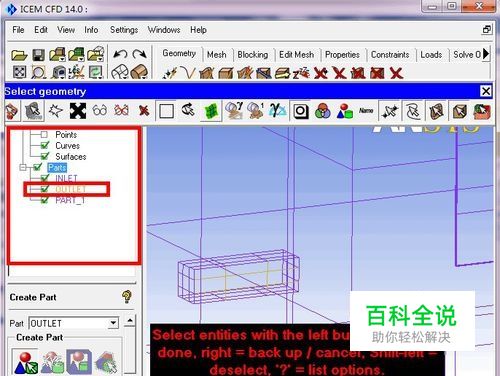

    选中之后按鼠标中间或者“ok”按钮,“parts”栏中已经出现“OUTLET”了,如图

  • 07

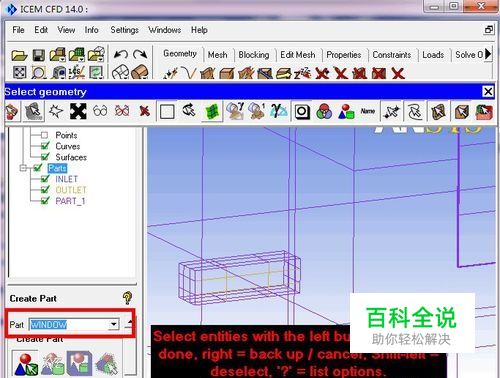

    再在“create part”中输入“WINDOW”,准备创建窗户边界面,如图所示

  • 08

    选择“create part by selection”中“Entities”右边的鼠标箭头,如图

  • 09

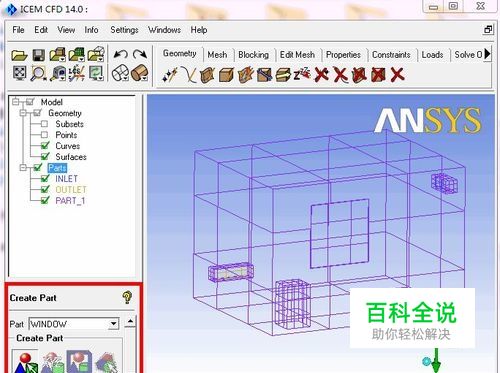

    选择窗户,作为“WINDOW”,准备创建窗户边界面,如图所示。

  • 10

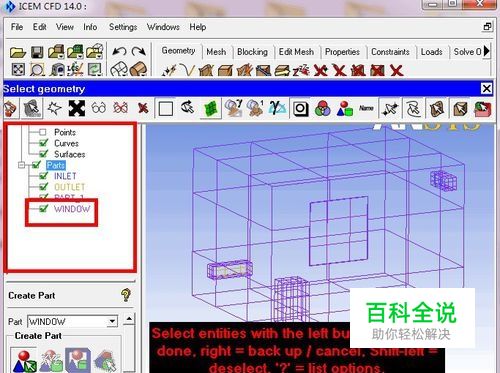

    选中之后按鼠标中间或者“ok”按钮,“parts”栏中已经出现“WINDOW”了,如图

  • 11

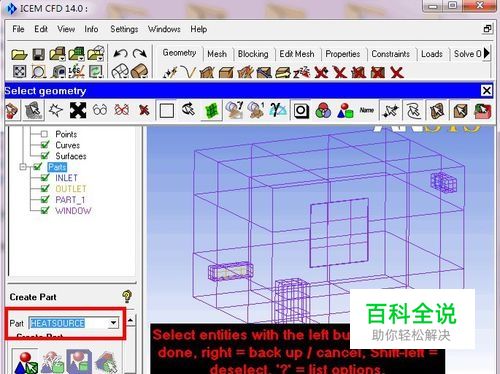

    再在“create part”中输入“HEATSOURCE”,准备创建热源边界面,如图所示

  • 12

    选择“create part by selection”中“Entities”右边的鼠标箭头,如图

  • 13

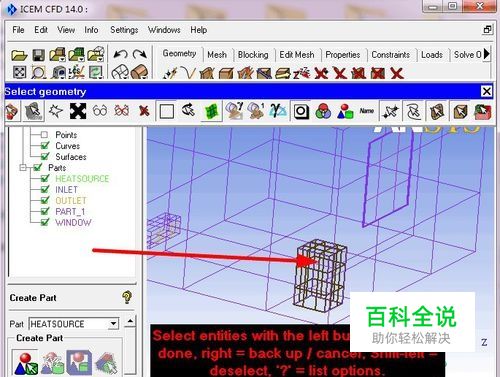

    选择热源(如图选择5个面),作为“HEATSOURCE”,准备创建热源边界面,如图所示。

  • 14

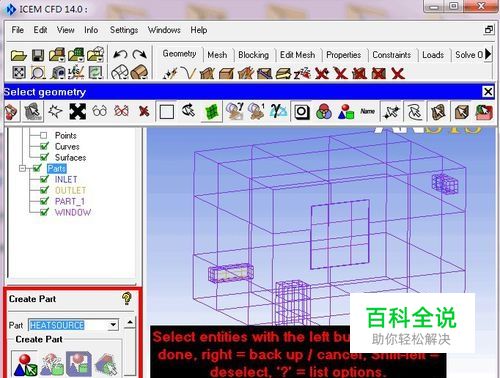

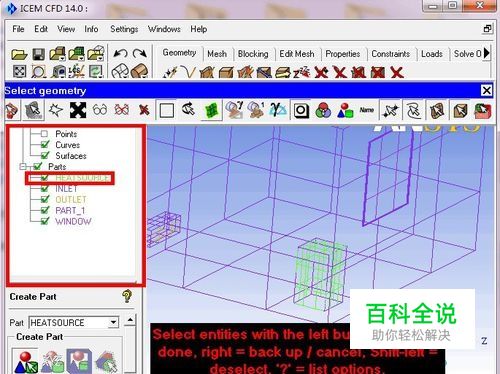

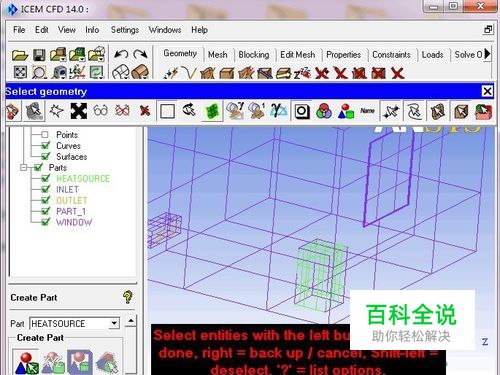

    选中之后按鼠标中间或者“ok”按钮,“parts”栏中已经出现“HEATSOURCE”了,如图

  • 15

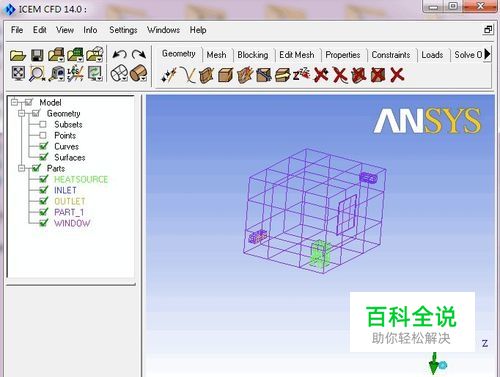

    到这里各个变界面创建完成,点击“dismiss”,如图

  • 16

    由于篇幅过大,图片过多。第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来,分别为:《ICEM-CFD如何划分网格(1/5)》,《ICEM-CFD如何划分网格(2/5)》,《ICEM-CFD如何划分网格(3/5)》,《ICEM-CFD如何划分网格(4/5)》,《ICEM-CFD如何划分网格(5/5)》。 上一篇请查看:《ICEM-CFD如何划分网格(1/5)》 本篇为:《ICEM-CFD如何划分网格(2/5)》 下一篇请查看:《ICEM-CFD如何划分网格(3/5)》
