如何用cad画断面图测土石方

我们在施工时,常常需要绘制断面图,然后根据断面图来计算土石方量,下面我们就来看看在CAD中是如何绘制断面图测土石方的吧。

操作方法

  • 01

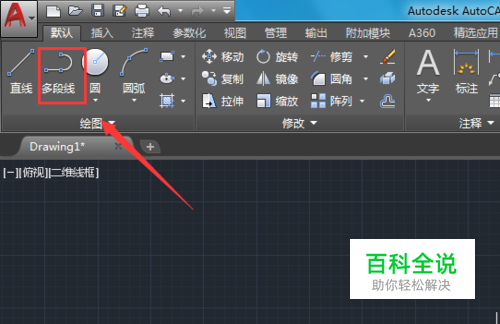

    我们将CAD打开之后在绘图里找到多段线选项,如图所示:

  • 02

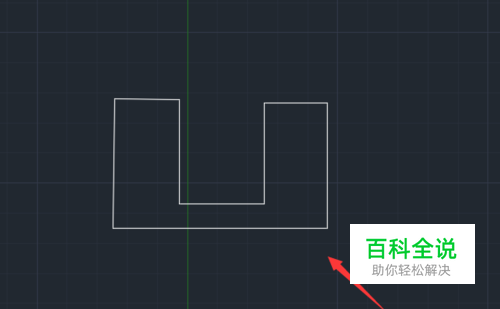

    使用多段线我们在绘图区里绘制出凹形的施工断面图,如图所示:

  • 03

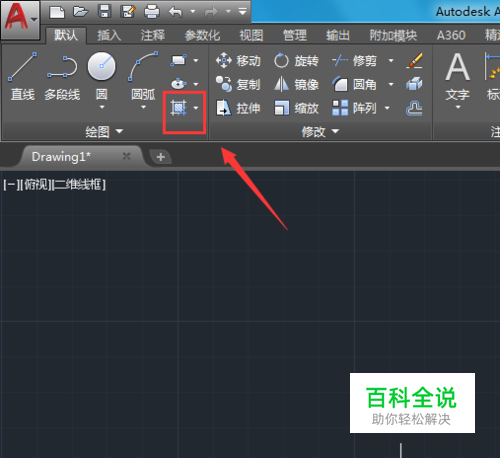

    绘制好施工断面图之后子再在上面的菜单区里找到填充选项,如图所示:

  • 04

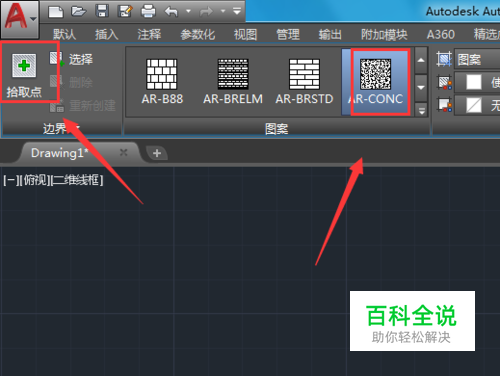

    点击填充选项再在上面的属性里找到我们需要的填充图案,如图所示:

  • 05

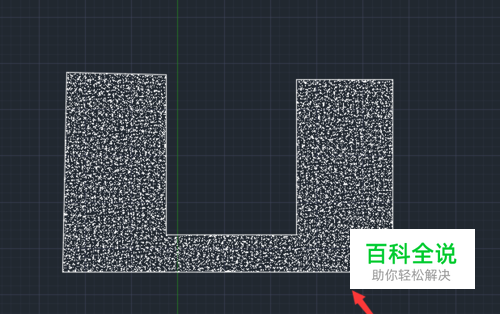

    选填充图案之后点击拾取点,就可以填充上这个图案了,如图所示:

  • 06

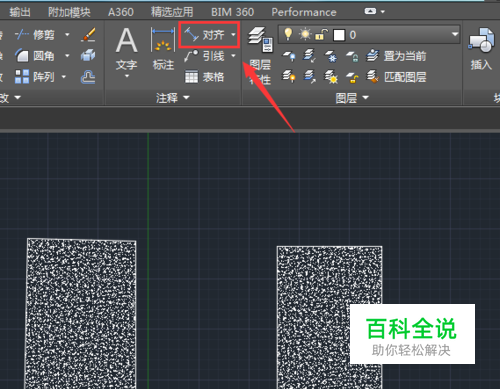

    填充图案之后我们再在菜单那里找到对齐标注选项,如图所示:

  • 07

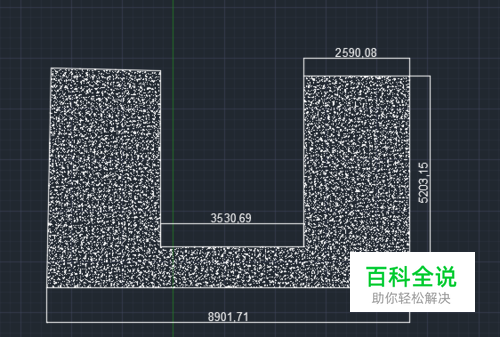

    使用对齐标注,我们依次为图形进行标注,这样我们的土石方断面图就绘制好了,如图所示:
