CAD中Bo指令如何一次性去除原有的直线段

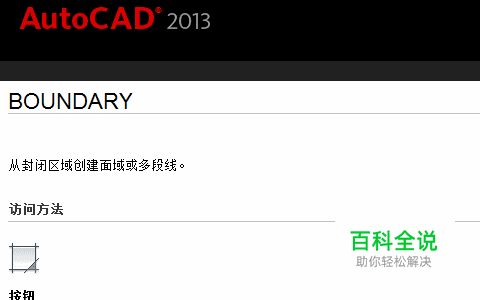

边界指令(Boundary)可以从封闭区域创建面域或多段线。面域和封闭多段线在三维中作用不多说。但与PE与Region指令不同的是，Bo指令生成面域或多段线之后，原有的直线边界仍然还保留着，你可以一条一条的选中，然后删除。但有没有一次性删除这些直线段的方法呢？
操作方法
- 01

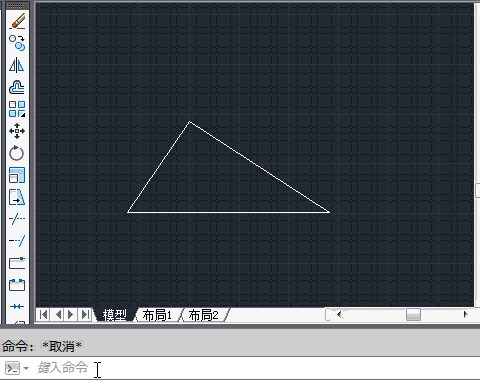

为了方便讲解，我先用直线(Line)指令绘制了一个封闭的三角形。毫无疑问，这个封闭三角形是由三条相互独立的直线段组成的。
- 02

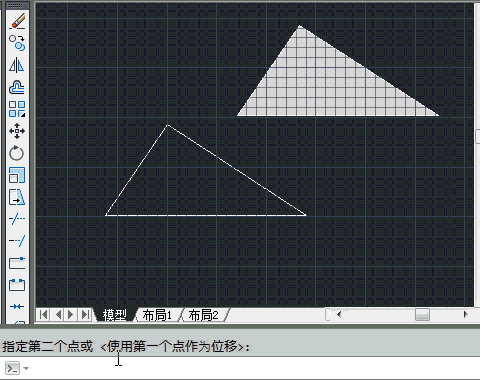

我们先将原闭合的三角形形成一个面域。为了便于观察，我将面域的视觉样式显示为“真实”，然后用Move指令将形成的面域移走，发现原来的三角形边界还保留着。
- 03

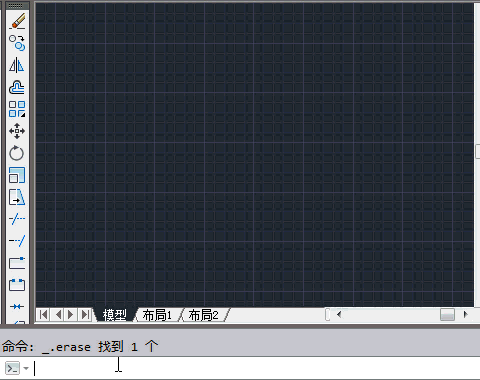

撤销上一步的移动，将面域的视觉样式改为“二维线框”，将这个图形全部框选。接下来是重点！框选之后，将鼠标的指针停留在任意一条直线上，当出现“面域”提示框的时候，按住Shift+鼠标左击，表示已经选中原来的三段直线边界，此时再按delete键，就把直线边界一次性删除了！当我在用Move指令移动面域时，发现原来的边界不复存在！！！
- 04

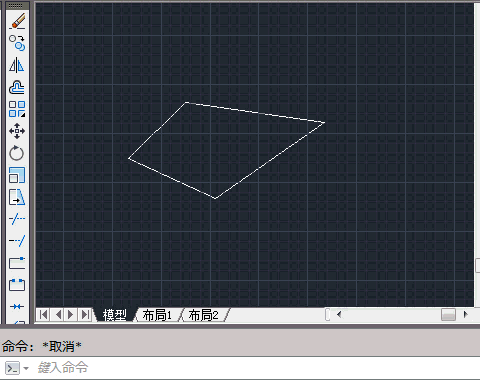

将原封闭的直线段，用Bo指令转化为多线段的情况是不是也是如此呢？首先在CAD绘图区域绘制一个由多条直线段组成的封闭四边形。
- 05
Bo指令之后，不出所料多段线与原直线组成的封闭四边形重合。
- 06
框选整个图形，将鼠标指针靠在其中一边上，当出现提示框的时候，按住Shift+鼠标左键单击，然后按delete删除。
