UG中如何绘制螺纹

用UG的同学都知道螺纹难画，尤其是通过螺旋钱。这里我跟大家分享一下怎么简单、快速的绘制螺纹，我这里以UG8.0为例

操作方法

  • 01

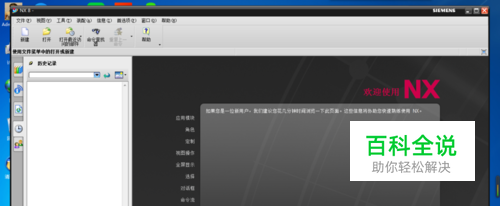

    打开UG8.0

  • 02

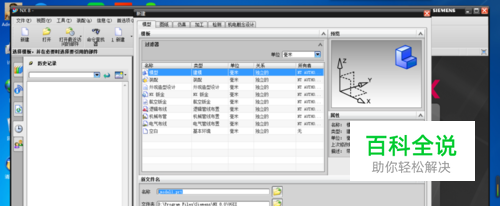

    新建模型文件

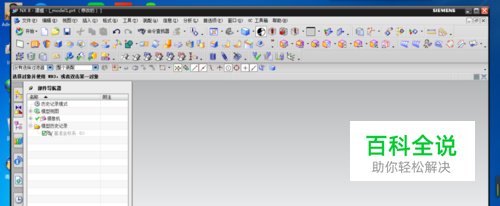

  • 03

    进入模型界面

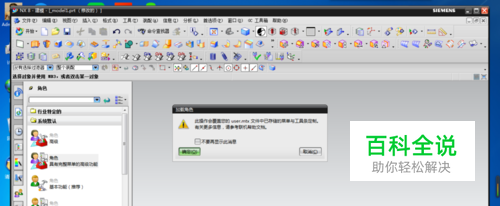

  • 04

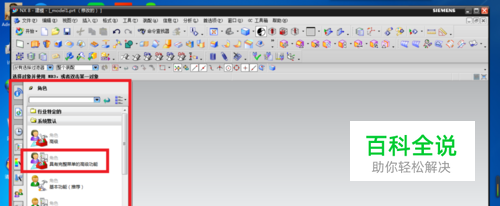

    在角色中选择具有完整菜单的高级功能，点击确定

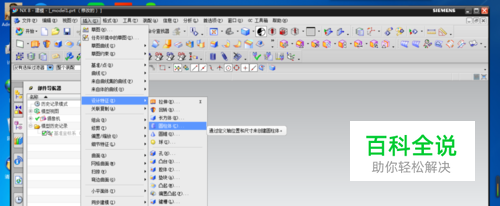

  • 05

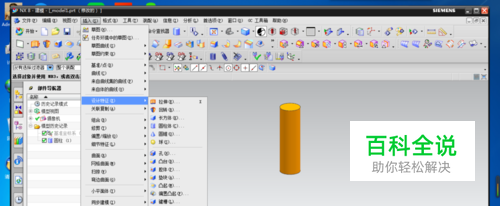

    点击：插入——设计特征——圆柱体

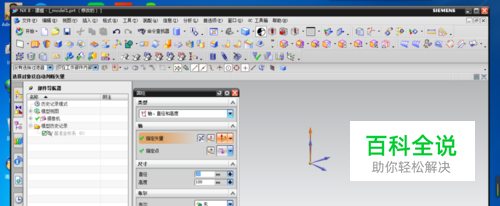

  • 06

    设置圆柱参数

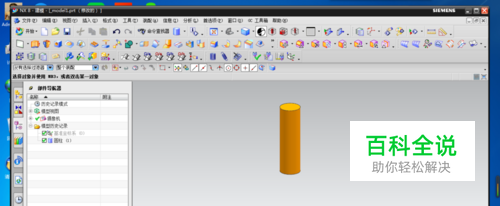

  • 07

    圆柱体插入成功

  • 08

    点击：插入——设计特征——螺纹

  • 09

    点击：详细

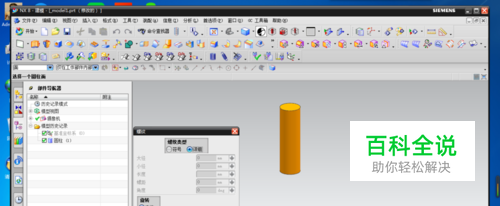

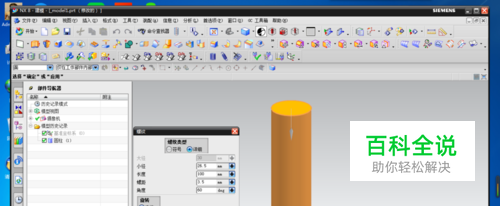

  • 10

    鼠标点击圆柱体侧表面，然后设置螺纹参数

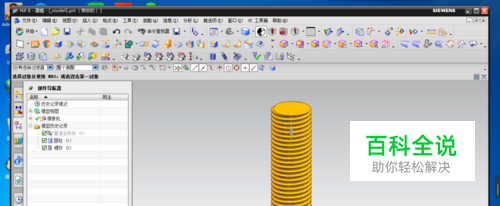

  • 11

    点击确定，螺纹生成
