包装盒的线稿画法其实并不难，难的是要画什么样的包装盒线稿图，比如说是上盖下盖式的还是上盖下插式的……本篇主要演示的是上盖下盖式的包装盒详解。最后祝wuli小伙伴happy day！go……

操作方法

01

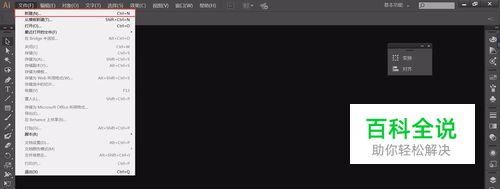

首先先新建文件，快捷键是Ctrl+N；
02

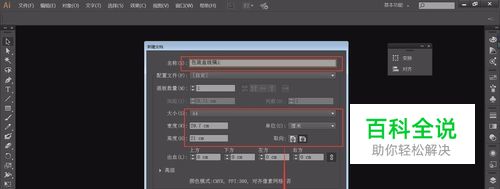

给文件取个名称，大小可自定义输入尺寸，单位为“厘米”一般印刷类的文件都是以“厘米”和“毫米”为单位；
03

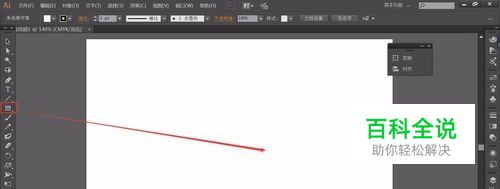

点击选择左侧工具栏的“矩形”工具；
04

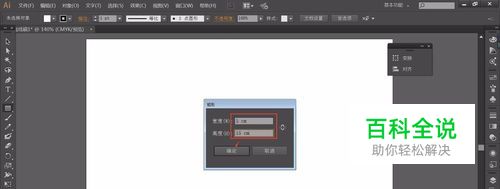

单击会出现一个矩形属性窗口（此方法适合已经确定包装盒的尺寸）；
05

画好一个固定尺寸的矩形之后，按住ALT键，单击矩形拖动时再按住SHIFT键平移复制矩形；
06

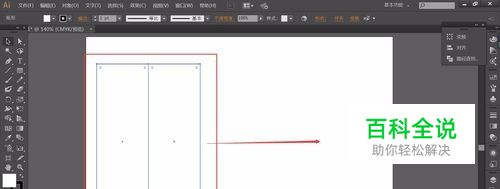

再用选择工具框选两个矩形，重复上一步骤；
07

再复制一个矩形，然后点击“变换”工具；
08

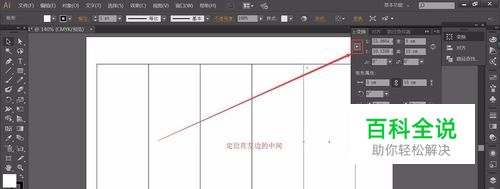

将参考点定位在左边的中间（因为线稿是左边沿着其他四个面贴合的）；
09

将矩形粘合这个边的尺寸“宽”度改为“1~2厘米”；
10

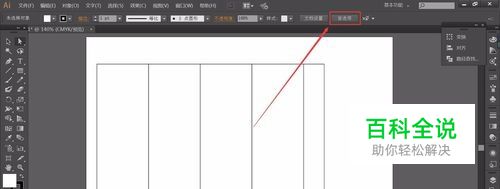

点击空白处——点击“首选项”（如果你的键盘曾量已经改为0.5厘米的话，直接跳过这一步）；
11

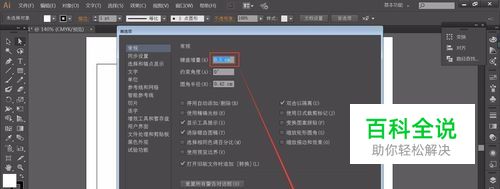

将“键盘增量”改为“0.5厘米”，点击“确定”；
12

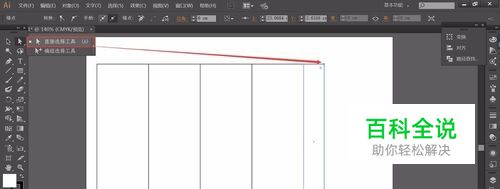

选择用“直接选择工具”点击要移动的锚点；
13

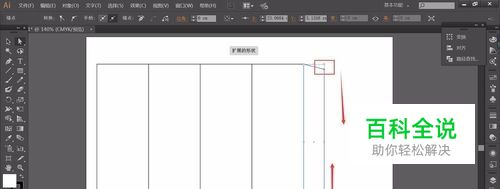

按方向键的“上”键和“下”键；
14

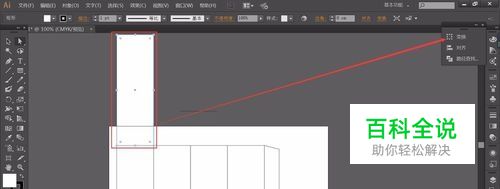

再复制一个矩形，点击“变换”工具修改矩形的尺寸；
15

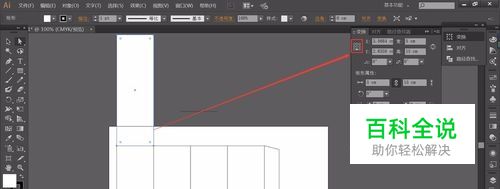

将参考点定位在下方的中间；
16

输入高度的尺寸为“4厘米”；
17

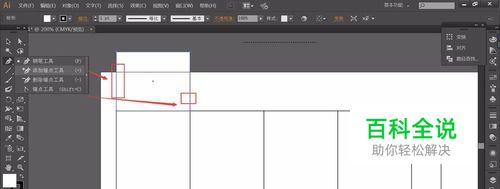

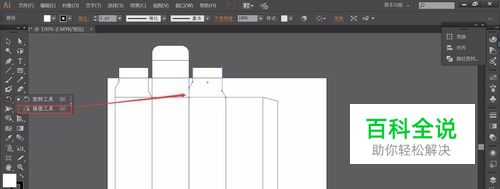

用“添加锚点工具”点击矩形边上添加锚点；
18

再用“直接选择工具”点击框选锚点，后用方向键将左侧的锚点移右边移动，右侧的锚点往左边移动；
19

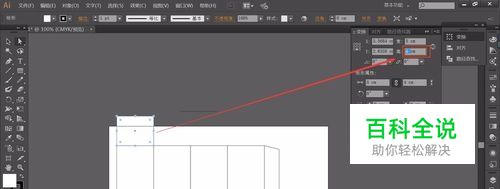

再复制一个矩形，修改它的尺寸为“5厘米”与宽同样；
20

再复制一个矩形，高度修改为“2厘米”
21

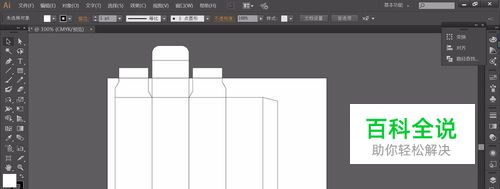

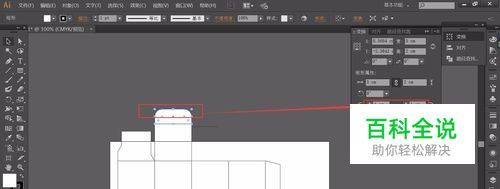

框选上方的两个锚点，改为圆角值为“1厘米”；
22

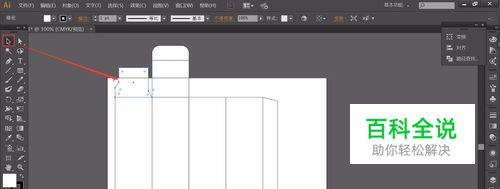

用选择工具框选左上方的矩形；
23

复制一个矩形，点击“镜像工具”；
24

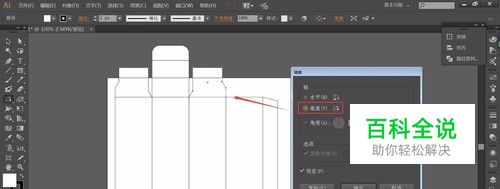

将轴改为“垂直”打开预览可以随时查看镜像后矩形的方向，然后点击“确定”（如果没有事先复制一个矩形可以点击“复制”；
25

用选择工具框选矩形（盖子和插口）；
26

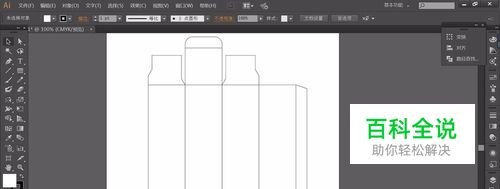

双击镜像工具，将“轴”改为“水平”点击复制，再把矩形（盖子和插口）拖到矩形（面）下方的贴合（或者先复制拖动再用镜像工具修改轴的方向）；
27

框选盖子拖动到另一处的面上；
28

这样一个完整的上盖下盖式包装盒线稿就画好了bye~~~
