UG中如何创建弹簧，UG怎么设计弹簧；
很多做机械设计和模具设计时，经常用到弹簧，那么我们利用UG软件如何设计弹簧，我们在设计过程中怎么设计各类弹簧，普通弹簧、扁弹簧等；今天我给大家讲解UG软件之弹簧设计。
操作方法
- 01

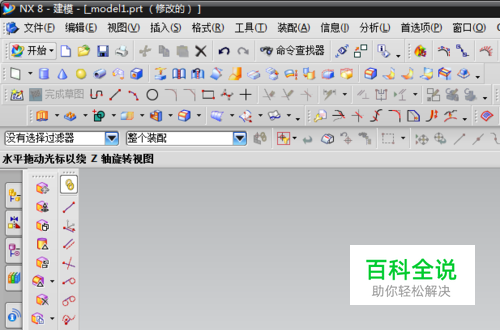

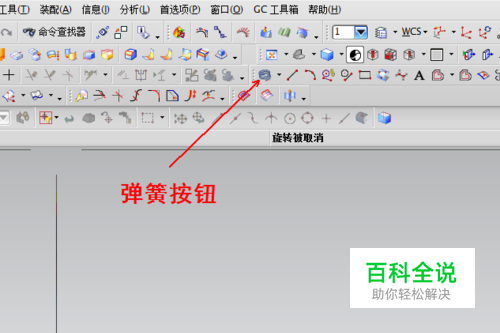

首先我们在曲线中找到螺旋线，我们点击螺旋线点击插入，如图所示；
- 02

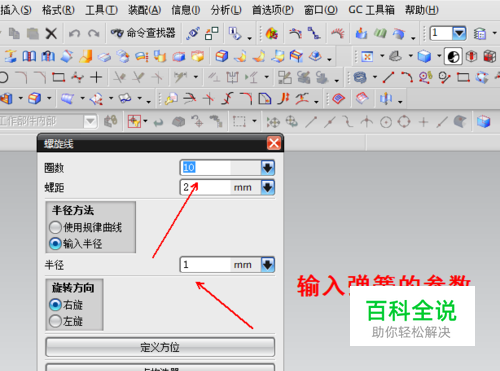

我们按照要求输入螺旋的的长度和螺距，完成螺旋线的插入，如图所示：
- 03

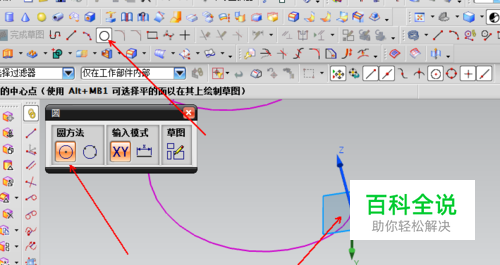

第三步，我们插入横截面，如果横截面是圆，我们在断面处，直接草绘一个圆形，如图所示；
- 04

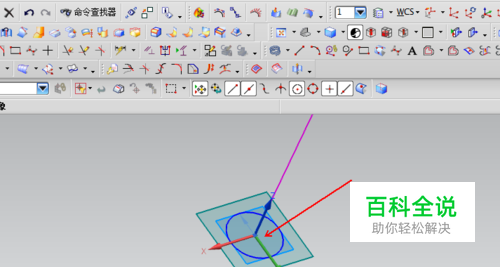

我们首先新建一个一个二维图平面，垂直于曲线，然后完成圆横截面，如图所示；
- 05

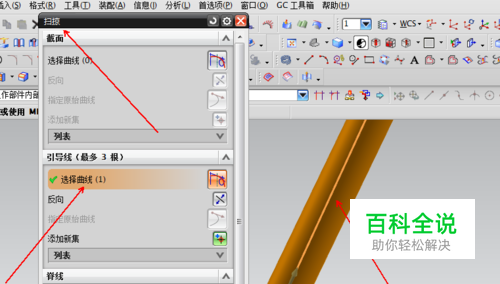

我们点击扫描，首先选择横截面，然后选择扫描曲线，如图所示；
- 06

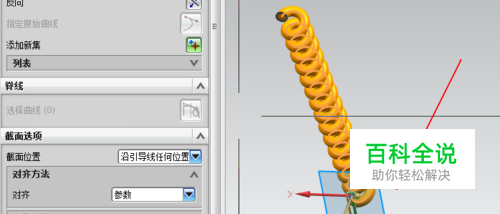

点击完成后，形成我们想要的弹簧，如图所示；
- 07

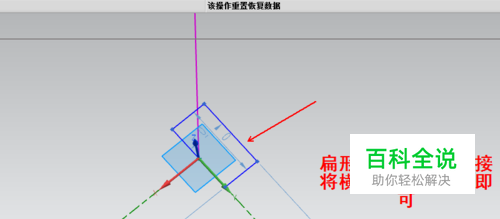

如果要变成扁形横截面为扁形弹簧，我们将横截面变为矩形即可，如图所示；
