cad中箭头怎么绘制？

方法一：用直线命令pl绘制

  • 01

    打开cad绘图软件，输入命令“pl”，然后鼠标在绘图页面任意位置指定起点。

  • 02

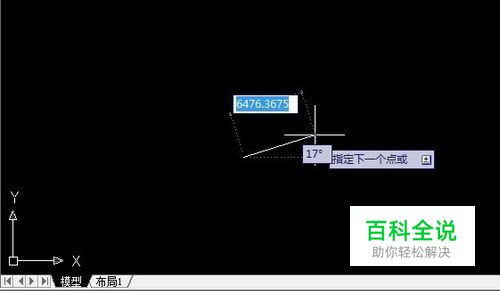

    提示“指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”，输入W。

  • 03

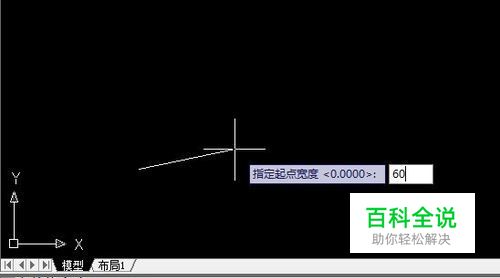

    提示“输入起点宽度”，输入线宽60，随意写，只要大于零即可，即为箭头三角底边。

  • 04

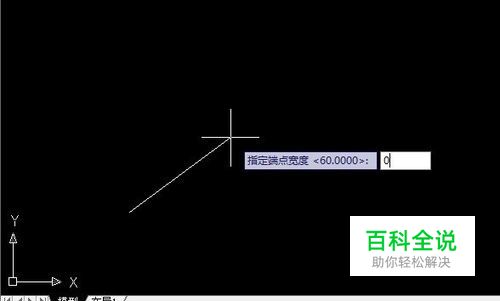

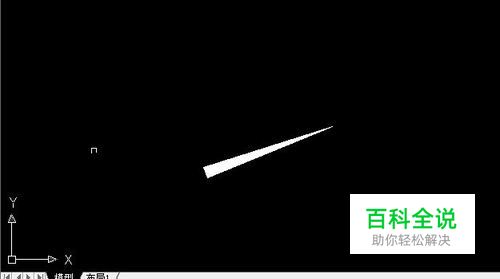

    提示“输入端点宽度”，输入0，然后提示“指定下一点” ，鼠标拉动，就可以显示绘制的箭头，可以根据需要改变箭头的大小及比例。

    方法二：用快捷键绘制

    • 01

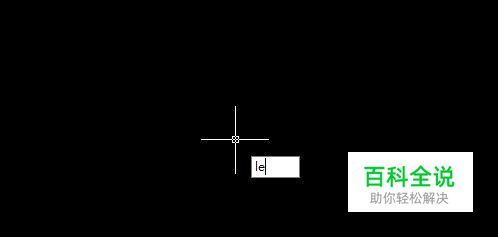

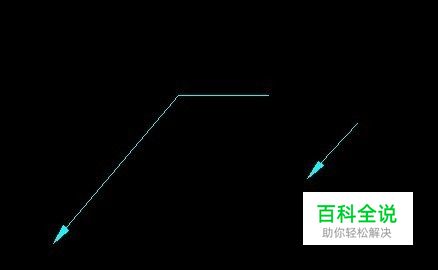

      打开cad绘图软件，输入命令“le”，就可以直接在绘图页面绘制了。
