怎么解析DL645通信协议
通信协议（communications protocol）是指双方实体完成通信或服务所必须遵循的规则和约定。本文给大家介绍的就是如何解析通信协议中的DL645协议。
操作方法
- 01

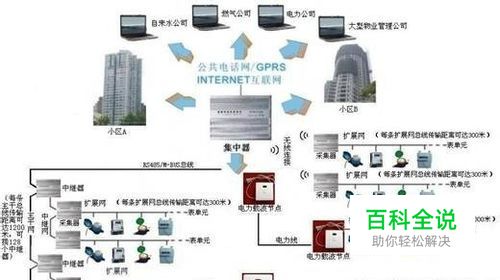

首先要知道DL645协议规定：电表和抄表设备之间数据交换规则，抄表设备包括掌机、集中器、采集器等。
- 02

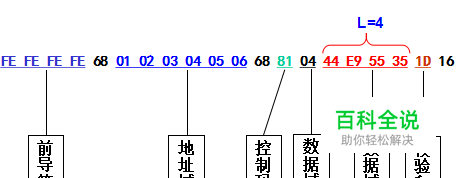

要了解645协议的帧格式，根据格式来解析协议中所含信息。如图所示，一帧645协议的报文，就是由此组成。
- 03
首先通过地址域，确认对象电表。地址域中电表地址为低位在前，高位在后。如图举例，则电表地址为：060504030201
- 04

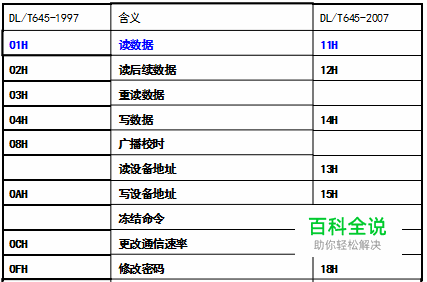

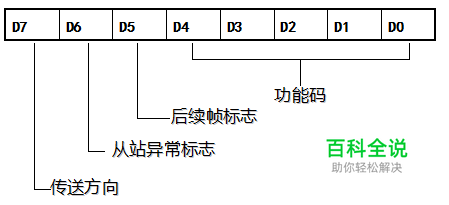

接下来看控制域，首先将控制16进制字节转换成二进制，进一步分析。 传送方向：0：主到从，采集器发出的， 1：从到主，电表发出的 异常标志：0：正常，1：异常 后续帧标志：0：无后续帧，1：有后续帧 其中功能码则分为两种97规约和07规约，如下表
- 05
接下来，再通过数据长度来判断数据域所在区域。再看数据域，数据域所有字节需要先减33H得到数据标识再解析协议。
- 06

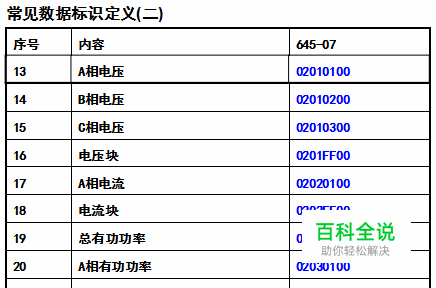

得到数据标识后，在从数据标识编码表找到对应含义，再与前面电表地址及控制码解析出的内容合在一起即可解析出DL645报文了。
