CAD入门教程之如何使用多线画图

如今是信息化时代，电脑的使用大大提高我们的工作效率。所以，要多学习一些电脑软件。今天，让我来教教你CAD入门教程之如何使用多线画图吧！

操作方法

  • 01

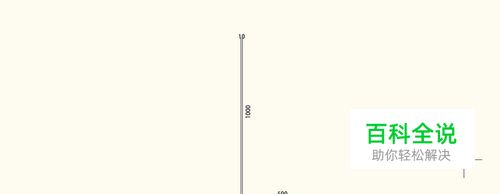

    如下图所示，两条线之间的距离为10，第一点到第二点的距离为1000，第二点到第三点的距离为500，第三点到第四点的距离为200。这个图形如果用多线来画图就会快速很多。

  • 02

    首先，在电脑上打开CAD2010软件。在软件首页的左下方，输入命令【MLINE】。输入后按下【Enter】键。

  • 03

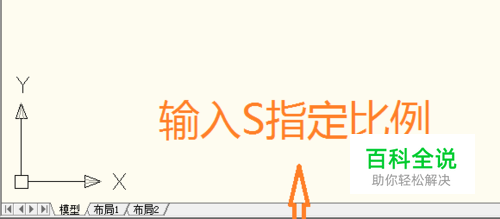

    这时，我们可以看到原始比例为20，也就是说两条相同的线之间的间距为20，所以为了要改为我们想要的数据，先在输入框里输入命令【S】。再按下【Enter】键。

  • 04

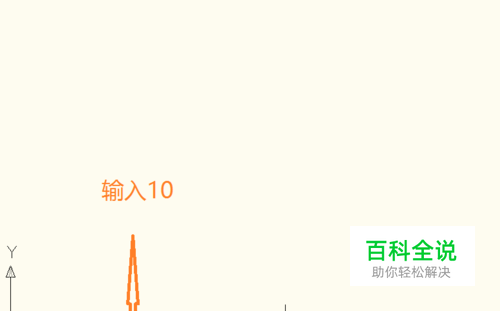

    这时就会进入比例的设置，输入【10】。再点击【Enter】键。

  • 05

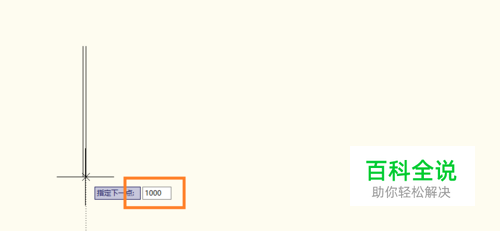

    这样就可以指定第一个点，指定第一个点之后，鼠标向下使其垂直，输入【1000】，按下回车键就可以确定第二个点。

  • 06

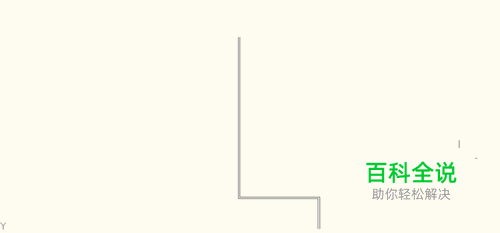

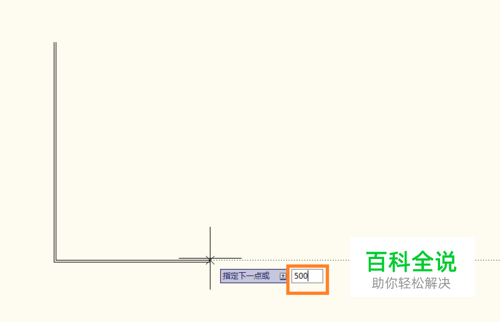

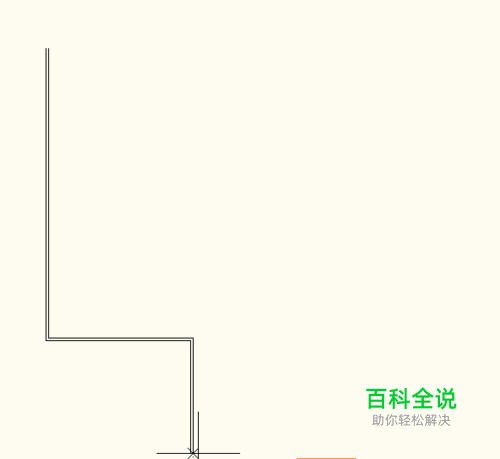

    确定第二个点之后，鼠标向右边使其与第一点、第二点确定出来的线段垂直，输入【500】，再按回车键，这样就确定了第三个点；接着，鼠标向下滑使其垂直，输入【200】，再按回车键，这样就确定了第四个点。

  • 07

    这样，利用多线画的图就画完了。
