su草图大师怎么绘制屋顶外饰柱

草图大师是一款经常用于基础建模的软件,在建模过程中,有很多细节都是需要我们合理搭建,比如一些外饰面,都需要慢慢进行细部处理。

操作方法

  • 01

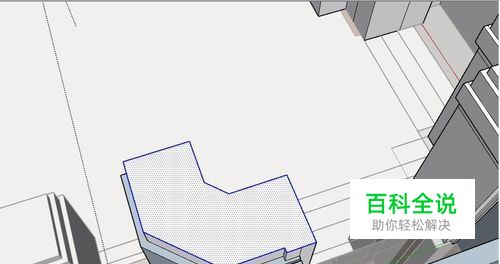

    首先,我们开启草图大师,打开我们需要进行处理的模型, 找到我们需要进行处理的屋顶,直接双击屋顶平面,进行平面全选。

  • 02

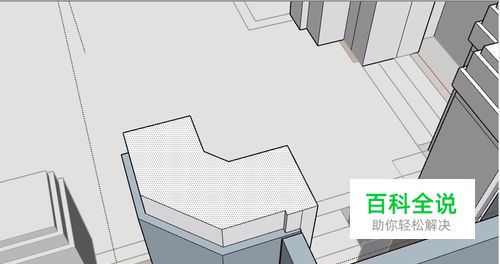

    全选所有的图形之后,我们按住shift键, 点击屋顶的平面,将平面取消选中,只选中面周围的线条,之后按下F键,进入到偏移命令。

  • 03

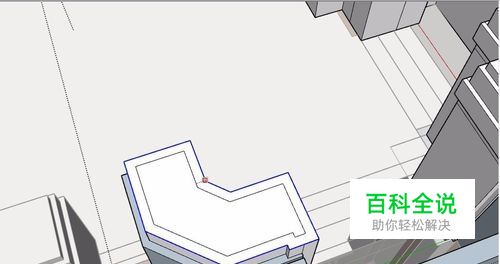

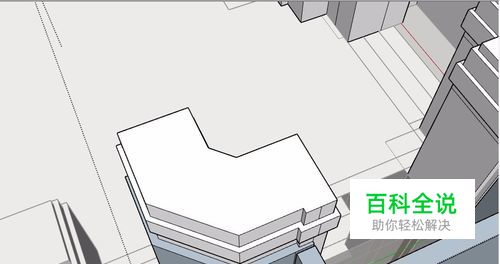

    在偏移命令中,将屋顶平面的线条,向内偏移一定的距离,从而形成一个独立的边界面, 将边界面留下,其余向上拉伸,即可获得一定的层次感。

  • 04

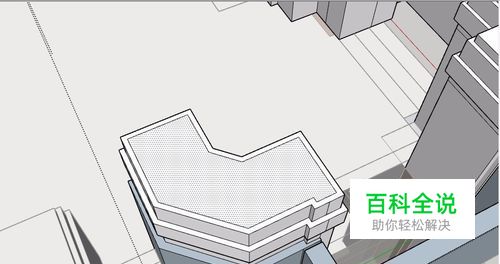

    重复操作,使得屋顶平面的外饰柱拥有较多的层次,从而可以很好的进行屋顶装饰, 进行层次划分时,最好参考一些成功的或者著名的案例。

  • 05

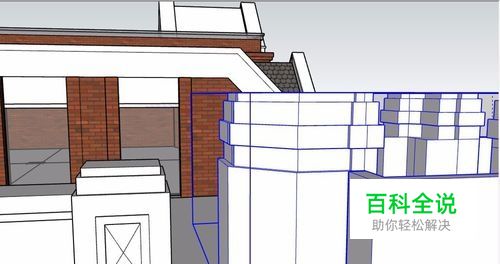

    屋顶上往往不会只有一个外饰柱,因此 我们最好将屋顶的外饰柱进行组件化,从而让屋顶的全部外饰柱都可以联动处理,减少处理的工作量。

  • 06

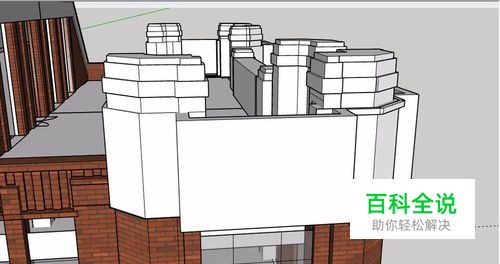

    将屋顶外饰柱完成后,我们最好从各个角度进行观察,尽可能完善外饰柱的各个位置的样式,从而可以最大限度的提高整个模型的美观度。
