AUTOCAD如何画扇形?
AUTOCAD如何画扇形?有两种画法,一种是画一段弧,再画出半径;另一种是先画圆,再画两条过圆心的直线,然后进行修剪。
操作方法
- 01

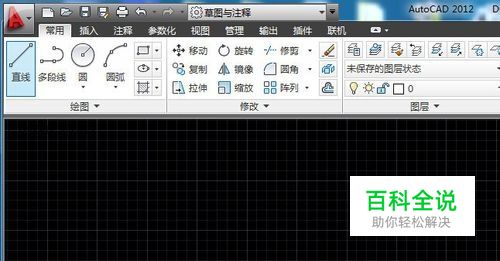

第一种画法。打开AUTOCAD程序,把工作空间设置为草图与注释方式。这样就可以开始画图了。
- 02

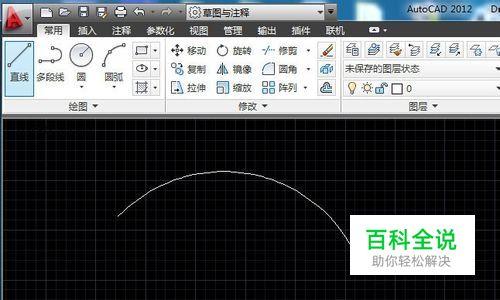

单击圆弧工具,在画图区单击一下,拖动鼠标,再单击一下,再拖动鼠标,再单击,就画出一条弧。
- 03
单击直线工具,把光标靠近弧,就会显示圆心,单击圆心,拖动鼠标,到圆周上单击一下,右击,选择确认。同样的方法画出另一条半径,这样扇形就画好了。
- 04

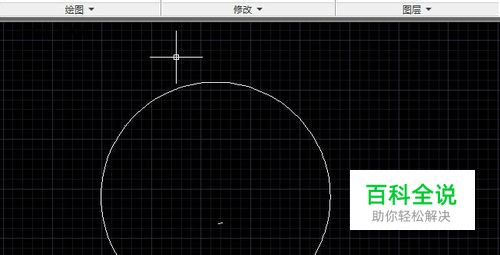

另一种方法是:先单击圆工具,在画图区画一个圆。圆画好以后再画两条半径,这时使用直线工具画不了半径。还要先画射线,再进行修剪,才能完成。
- 05

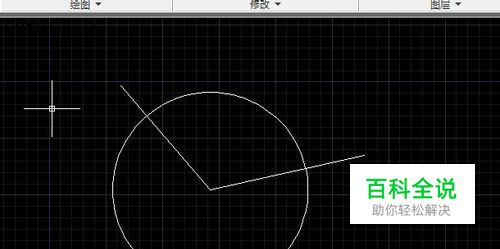

然后单击直线工具画两条通过圆心的直线。注意单击一下圆心,再单击一下终点,然后右击终点,选择确认。
- 06

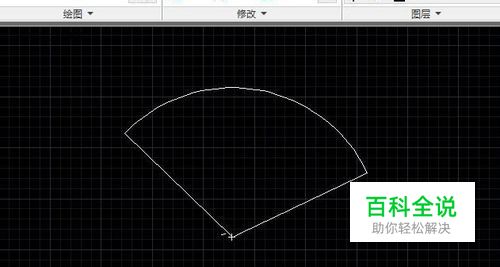

接下来单击修剪工具,把多余部分修剪掉。扇形就画好了。画扇形相对而言用第一种方法比较简单。
