犀牛建模-五边面解决方法
犀牛建模一般是用四边建模，出来的面才会比较的好，但是很多时候都会出现五边面的情况，那么怎么来解决这个令人头疼的五边面呢？我这里有一个方法，大家如果有其他方法也可以大家交流一下。
操作方法
- 01

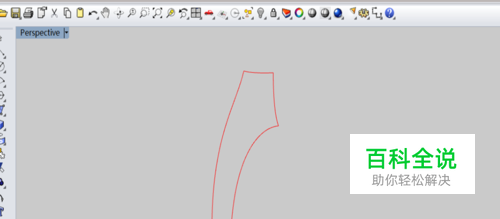

我们来看一下下图的五根线，如果大家看到这样的五根线，大家首先的思路是什么？你会怎样去做，我建议大家要自己思考一下，再去下手
- 02
在经过思考以后，大家在脑海里有没有自己的一个建模思路？不管大家是怎样想的，那么下面我就来说一下思路，大家看一下下面这张图，我在图上截出了一根蓝色的线，那么是根据什么依据来截这跟线的呢？大家能不能想到是为什么？
- 03
其实，这根线是要根据绿色那根线的长短，大概大概的截出来的，下面我们要把另外一根线也截断（如下图），粉色的那根线，这个线是用（截断曲线工具）对照着蓝色那根的下面的断点来截的。
- 04
很多朋友会问，为什么要截出这两跟线，大家往下看就知道其中原理了。 下面我们用双规扫掠工具把下面的三根红色的线建面，效果和参数如下图，把最简扫掠勾上。
- 05
为什么要把最简扫掠勾上？那是因为，等一下我们要做衔接，衔接的时候结构线最简单是最好的。接下来，我们把选定的三根线做一个单轨扫掠
- 06
效果如下图，记得把最简扫掠勾上，以减少结构线。
- 07
我们来看一下这两个面的衔接效果，如下图，大家是不是看到有一条很明显的线，这两个面的连续性一点都不好，对不对？
- 08
那么我们就要把这两个面衔接一下，很多朋友会问衔接的时候先选那个面的边缘，我给大家说一下，放在就是箭头指向的那个面试要动的，大家记住就好。
- 09
我们来看一下衔接的效果，如下图
- 10
如果大家不知道怎样去检查的话，我们可以有斑马纹检查一下，是不是，其实这样就可以了。
- 11
到这里，我们就可以做下一步了，用可调试混接工具混接①和②这两根曲线，混接的时候选择正切，反转1和反转2，得到下图
- 12
用拉回曲线工具把混接出来的曲线拉回到曲面上，如下图
- 13
有修剪工具把黄色的面剪切掉
- 14
用双轨扫掠工具把下面的面做出来
- 15
这时候我们依然要用衔接工具，把这个面衔接一下效果如下
- 16
最后，大家看一下这个面的结构线
