利用贱人工具箱实现CAD批量打印、CAD批量转PDF
利用贱人工具箱实现CAD批量打印、CAD批量转PDF
工具安装
- 01
贱人工具箱是CAD插件，在CAD中通过AP加载。
- 02
pdffactory pro就是普通软件的安装方式，双击->下一步->下一步。。。
使用方法
- 01
打开CAD图纸
- 02
输入命令Y打开贱人工具箱
- 03
点击如图图标打开批量打印功能
- 04

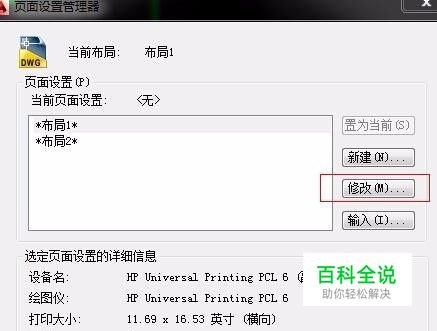

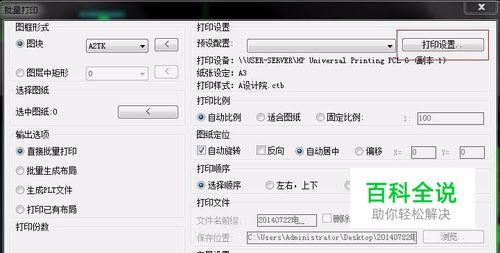

点开打印设置
- 05

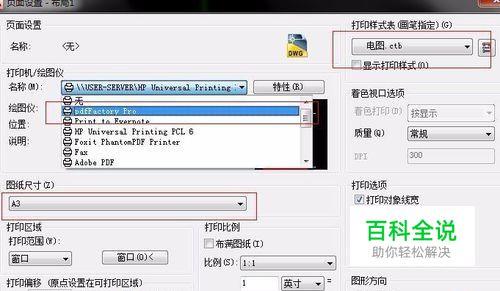

选择打印机pdfFactory PRO、打印样式、图纸尺寸后点确定。
- 06

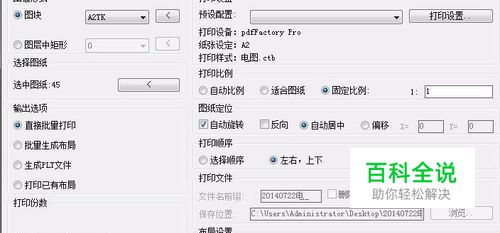

设置比例、打印顺序，如果图框选择了偏移了还能设置偏移值
- 07

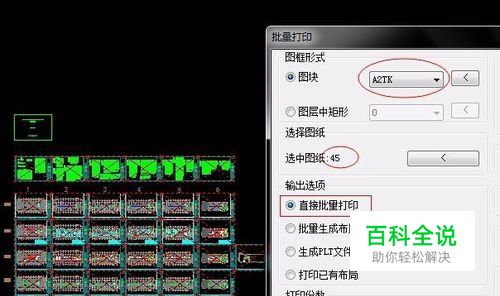

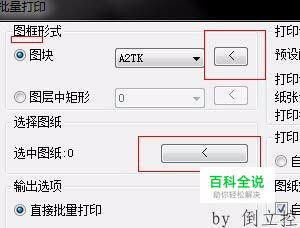

选择图框、选择图纸
- 08
选择后选择的图纸会加上红色叉叉。。。
- 09
点击预览看看图纸是否跑偏显示是否完整样式对不对
- 10
可以后直接点打印(如果是大纸质图纸就到这儿结束了，如果批量转PDF继续)
- 11
如果是CAD批量转PDF，则选择之前安装的pdffactory pro（CAD自带的打印PDF的虚拟打印机打出来不能自动重命名，所有这里用PDF虚拟打印机打印）
- 12

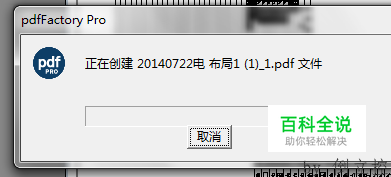

打印后会出现下面对话框
- 13
等到都打印完成后，点击保存就可以将所有PDF保存为一个文件了
- 14
到这儿就完成了。
