UG8.0加工刀具如何创建
UG8.0软件是一款三维建模软件，在模具加工中广泛使用，其中的加工模块，在生成加工程序的过程中，需要创建加工刀具，那么如何创建刀具呢？
操作方法
- 01

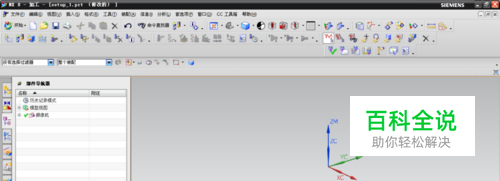

首先打开UG8.0软件，新建一个“加工”模块，如下图所示。
- 02

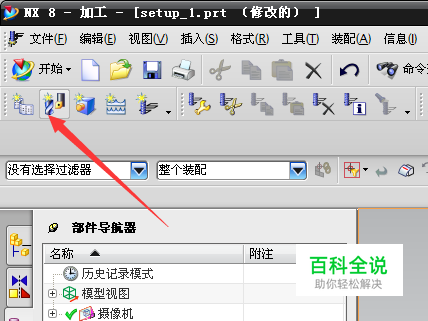

在菜单栏中，点击“创建刀具”快捷键命令。或者通过通过点击“插入—刀具”命令，进入创建刀具对话框。
- 03

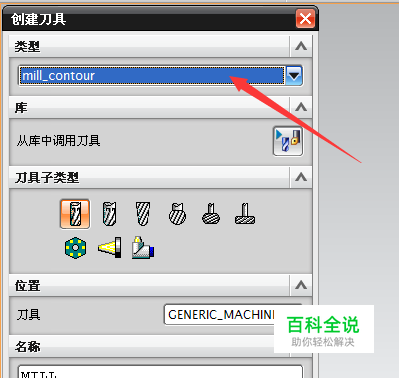

在“类型”选项，选择"mill_contour（铣削轮廓）"，“刀具子类型”选项，里边有平底铣刀，球头铣刀，锥度刀，T型刀等常用的加工刀具，这里选择箭头所示的平底铣刀。
- 04

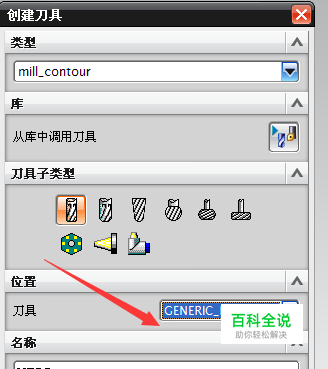

刀具“位置”选项，设为默认，“刀具名称”根据个人习惯，例如创建直径12的铣刀，那么此处为“mill-12”，点击确定。
- 05

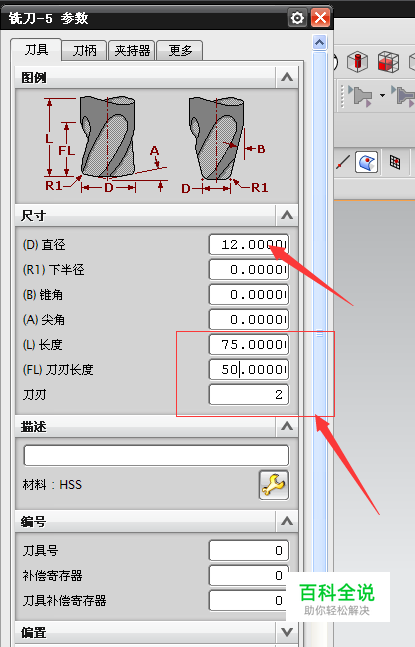

进入铣刀参数的设置。我们把刀具直径值更改为12，刀具长度和刀刃长度数值根据设计需要进行更改，其余选项默认为0。
- 06

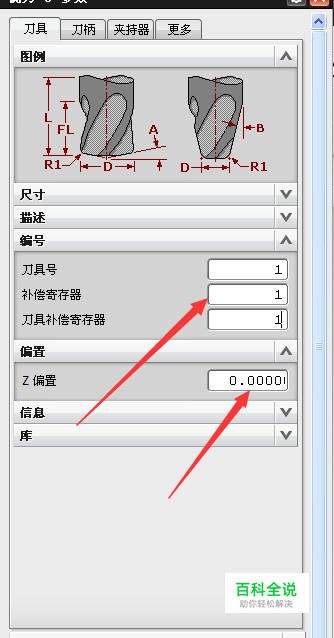

在“刀具编号”中，如果一个加工中需要多把刀具，那么在此处都设置为1，以后再创建另外刀具依次为2,3....。“偏置”选项中，Z偏置设默认值0。
- 07
在点击“预览”的情况下，页面右侧会显示创建的刀具的结构形状，点击“确定”，完成刀具的创建。
