AutoCAD教程9：相对直角坐标图形的三种运用

2024-04-21 01:25:06

在画直线中，有三种平常要运用到的，一种是相对坐标画法，另外一种是极坐标的画法，还有就是交叉两直线形成交点的方法。这几种在前面教程有分开讲过，现在小编综合情况运用这些画法下。

相对坐标运用

01

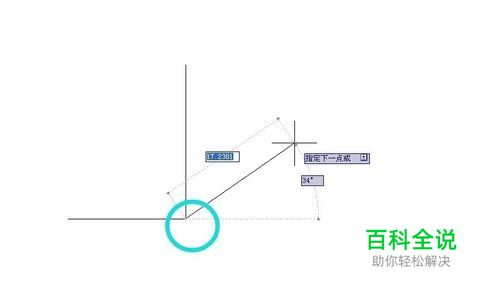

相对坐标画法就是相对某个点，知道距离这个点的X、Y值，也就是长和高，然后按照方法就可以画出来准确的直线。
02

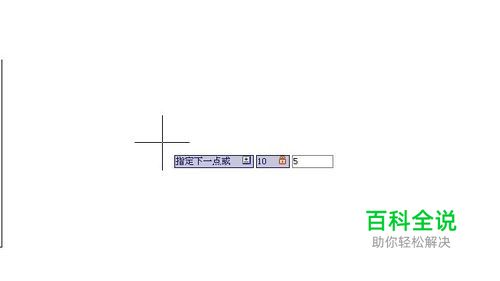

比方在上图相对直角点画一个相对这个点的长为10，高为5的的斜长线。那就直接输入10后再逗号，第二个框输入5回车就可以了。这个就是相对坐标的画法，不知道角度和长度，已知两边也是可以画出来的。

极坐标的运用

01

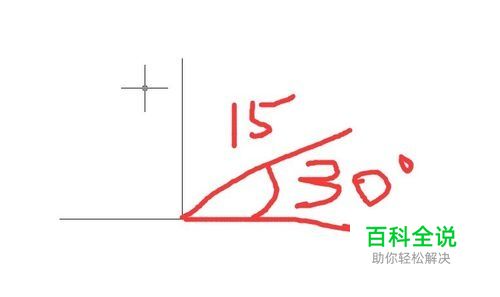

上面相对坐标是知道长和高，那极坐标就是知道角度和要画的长度，也是可以画出来的。同理，在这个直角点画出斜长15，角度30°的。
02

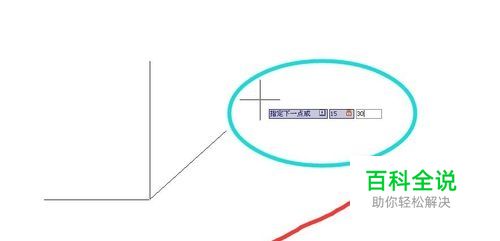

在画的时候，在第一个空格中输入长度，然后【Shift+<】跳到第二格，在输入角度值，然后回车就可以生成直线。

直线相交闭合

01

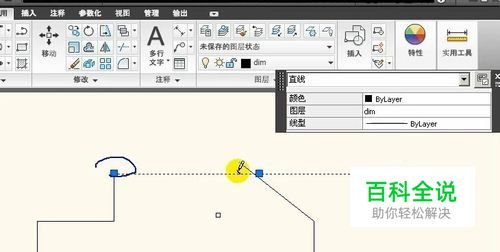

当画图形过程中，不知道斜线长度，那与原本一条直线相交后，要闭合，可以用鼠标点击该直线，上面会呈现三个点。
02

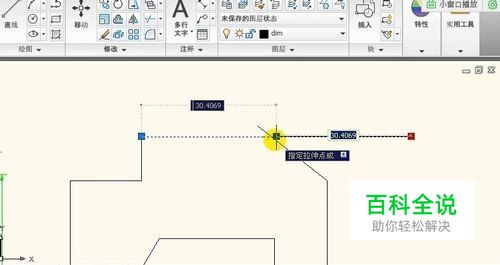

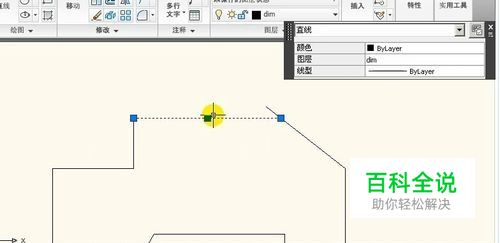

然后拖拉其中一点到你所要交叉的点位就可以了。
