收音机:什么是直放式(直接放大式)收音机?

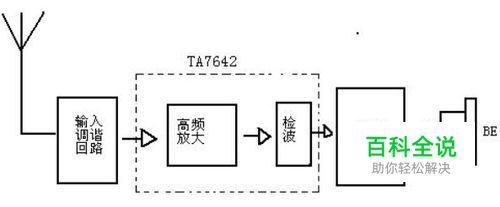

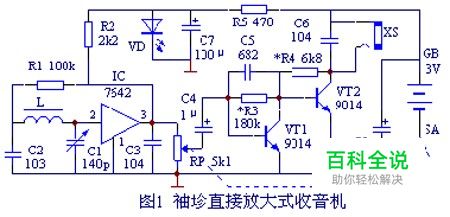

直接放大式收音机,就是没经过变频的收音机,在Long long ago 时就有了,现在少见,但需了解其原理才有助于掌握现今更新的知识。以下我们举例用TA7642做的直放式收音机说明。电路方框及原理图如下。这个收音机是调幅(AM)收音机。图中可以看出TA7642其实只是高频放大和检波的作用。

操作方法

  • 01

    因为是直放式,C1、C2、L构成的LC选频网络的谐振频率就是接收频率,调节C1相当于调台,被选中的电台频率信号送入7642进一步放大(因为从天线感应到的信号比较小,不容易下一级检波,所以需要高频放大)。

  • 02

    所谓的检波就是我们以前说过的“解调”,也就是将声音信号从高频信号中分解出来的过程。

  • 03

    检波后的音量不够大,推不动耳机,所以需要再放大供给耳机听,VT1、VT2两个三极管构成的音频放大电路就起到这个作用。RP是个可调电阻,用来调音量的大小。

  • 04

    放大后的音频信号从VT2的集电极输出推动耳机发声。
