发电机控制系统管理方法

发电机控制器（Generator Controller），是整个发电机的控制中心，它指挥发电机各部分协调地工作，保证发电机按照预先规定的目标和步骤有条不紊地进行操作及处理。控制器从在存储器中逐条取出指令，分析每条指令规定的是什么操作以及所需数据的存放位置等，然后根据分析的结果向发电机其它部件发出控制信号，统一指挥整个发电机完成指令所规定的操作。发电机自动工作的过程，实际上是自动执行程序的过程，而程序中的每条指令都是由控制器来分析执行的，它是发电机实现“程序控制”的主要设备。

操作方法

  • 01

    开发背景 由于电力供应紧张，时常有限电拉闸、电力线路故障、电网检修等因素，均会造成市电停电。而移动基站分布于城市乡村，为了保障通信信号的覆盖，于是采用小型汽（柴）油发电机应急发电，以保障基站的正常运行。在频繁的发电过程中，看似简单的发电抢险过程，实则包含了很多亟待解决的问题。 基站停电后，如果发电人员不及时发电，会造成基站蓄电池放电到极限并导致基站设备退服断站。蓄电池的多次深度放电也会严重影响电池的使用寿命。特别是在大面积停电的情况下,如何利用有限的油机资源来保障应急调度有效缩减了基站的退服历时。提升基站中断指标对运营商显得尤为重要。

  • 02

    由发电频繁,发电时需要人员上站发电。发电时产生大量的费用,包括车辆费用、人工费用、燃油费用。在当前管理模式下，人为作弊的现象时有发生.虚报发电时长.人为拉闸,空载发电，给发电的管理工作带来诸多困难。随着燃油价格及人工成本的上涨，基站的维护成本急剧上升。管控发电费用成为发电管理工作中的一个突出问题。 基站停电后，如果发电人员不及时发电，会造成基站蓄电池放电到极限并导致基站设备退服断站。蓄电池的多次深度放电也会严重影响电池的使用寿命。特别是在大面积停电的情况下,如何利用有限的油机资源来保障应急调度有效缩减了基站的退服历时。提升基站中断指标对运营商显得尤为重要.

  • 03

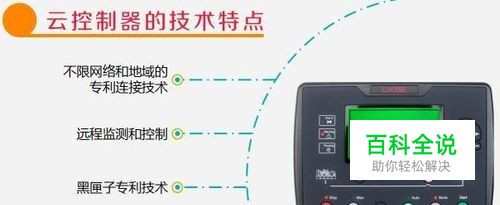

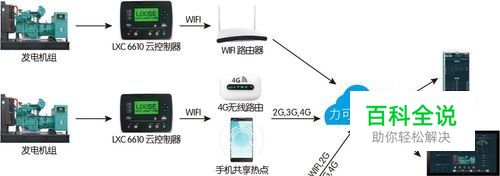

    产品特点 采用3种不同的WIFI连接方式，不限网络有无，不限地域国界，任何地点和条件都可以实现数据的传输，实现远程故障诊断、早期故障预警、健康检查 第一种连接方式：在应用环境本身具备WIFI网络时，云控制器直接连接到WIFI网络，通过WIFI网络在发电机组和云服务器之间建立实时通讯管道，实现实时远程监测和控制。

  • 04

    第二种连接方式：在应用环境没有WIFI，但有手机网络时，通过手机共享WIFI，也实现实时远程监控，但通常用于更多的用于健康检查和远程故障诊断

  • 05

    第三种连接方式：在应用环境没有WIFI，也没有手机网络时，通过APP将云控制器保存的7种数据（可以24小时运行保存半年）先保存到手机中，等到手机带到有网络或WIFI的环境下，再将保存的数据传输到云服务器，实现远程故障诊断、初期故障预警、健康检查

  • 06

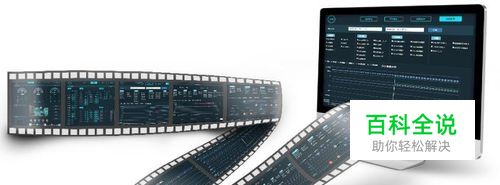

    黑匣子专利技术 当监测到故障发生时，立刻将故障时刻的前后一段时间的数据 进行存储，并且 把它们打包传输给云服务器，实现黑匣子记录功能。客户可以使用手机或者PC终端通过服务器访问这些数据，实现再现故障现场，对远程故障诊断提供十分有效而专业的手段

  • 07

    发电记录功能（铁塔发电重要依据） 对每次的发电记录进行存储 和 上报， 包含 开机时间，停机时间，发电时长，发电电量。 能够记录最近6000条的发电记录。允许 服务器 和 手机，对过往的发电记录进行 读取。云系统统计发电记录，作为发电费用核算的有效依据。

  • 08

    历史记录功能（发电机工作性能的重要依据） 对发电机的实时运行数据进行存储 和 上报，包括 传感器数据，输入状态，继电器状态，发动机数据，发电和负载数据 以及 故障数据 等，能够记录最近580小时的历史数据。允许 服务器 和 手机，对过往的历史数据进行 读取。云系统分析发电机运行情况，评估发电机当前性能状况 发电机性能依据 1）励磁电压检测与预警 对励磁电压进行实时检测，预警判断 和 上报。 是分析发电机性能的重要手段之一 2）执行器电压检测与预警 对执行器电压进行实时检测，预警判断 和 上报。 是分析发电机性能的重要手段之一

  • 09

    功能参数有 工作电压：DC8.0V 至 35.0V 连续供电 整机功耗：＜3W（待机方式：≤2W） 交流发电机电压输入： 三相四线：15V - 360 V AC (ph-N) 三相三线：26V - 620 V AC (ph-ph) 单相二线：15V - 360 V AC (ph-N) 二相三线：15V - 360 V AC (ph-N) 交流发电机频率：50/60Hz 转速传感器电压 Vpp：2.2 - 100Vpp(峰峰值) 转速传感器频率：最大 10000Hz 起动继电器输出：16Amp 控制器 电源电压 输出 燃油继电器输出：16Amp 控制器 电源电压 输出 可编程继电器输出口 1：7Amp 250VAC 无源输出 可编程继电器输出口 2：7Amp 250VAC 无源输出 可编程继电器输出口 3：16Amp 250VAC 无源输出 可编程继电器输出口 4：16Amp 250VAC 无源输出 开孔尺寸：186mm x 141mm 电流互感器次级电流：额定 5A 工作条件：温度：(-25～＋70)℃ 湿度：(20～90)% 储藏条件：温度：(-40～＋85)℃ 防护等级：IP55：当控制器和控制屏之间加装防水橡胶圈时。 IP42：当控制器和控制屏之间没有加装防水橡胶圈时。 绝缘强度：对象：在输入／输出／电源间 引用标准：IEC688－1992 试验方法：AC1.5kV／1min 漏电流 3mA 重量：0.68kg
