将PDF图纸按比例插入CAD内，PDF放CAD内编辑

2024-04-02 03:29:28

在PDF上进行图形、线条、测量的编辑都不方便，现给大家分享下怎么将PDF按比例插入CAD内，以PDF的底印进行编辑。从而方便对尺寸的测量、对线条和图形的编辑！

操作方法

01

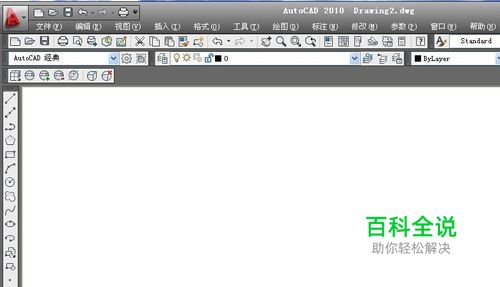

打开CAD，新建空白文档
02

在工具栏上点击插入---PDF参考底图---选择一张准备好的PDF图纸点击打开
03

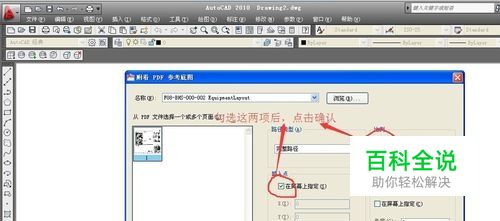

在下面的这页面上勾选“插入点在屏幕上指定”、“比例在屏幕上指定”，再点击确认。
04

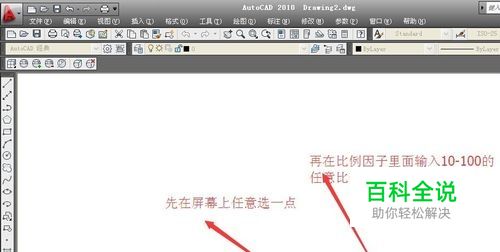

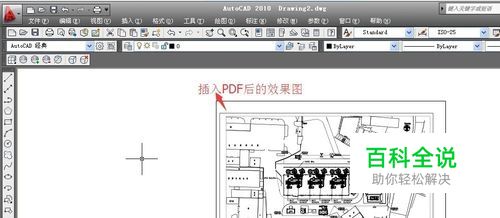

在CAD工作区域任意选起一点作为基准点，再在键盘上输入10-100的任意比例尺，再按下键盘上的ENTER键，如下图所示：
05

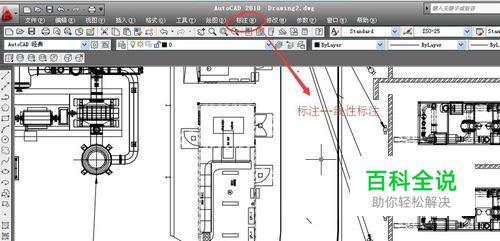

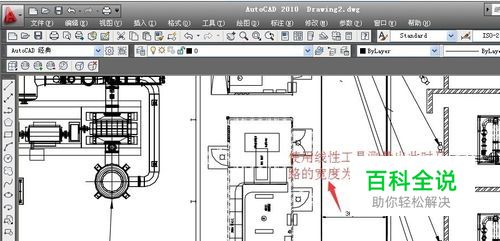

将图纸放大至合适尺寸，选一个项已知长度的线段使用CAD测量工具进行标注下，这里以马路宽度为例，我们已知马路宽度为4000mm，但通过此张图纸测量出的数据为36.33mm
06

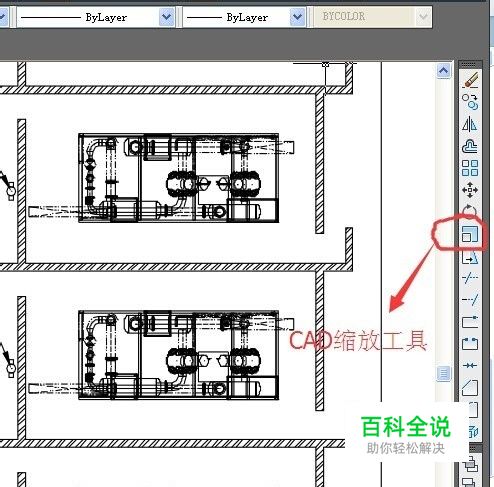

这里我们先进行计算，用马路实际宽度4000mm除以目前图纸上的数据36.33mm，由此可知目前图纸的尺寸比实际尺寸小110.1018倍，这时我们可以使用CAD的缩放工具（如下图）
07

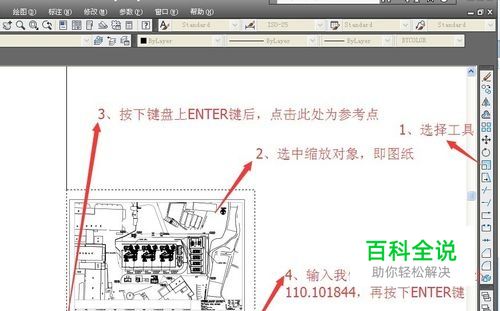

先选中缩放工具-----选择缩放对象----按下enter键----选择基准点----输入我们计算出来的比例110.1018----按下enter键
08

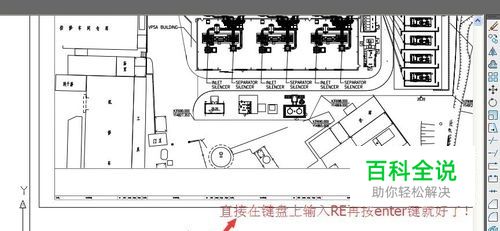

到这里已经完成了图纸按照1:1的比例插入CAD中，但这时有可能会发现使用鼠标的缩放功能无效，这没关系，在键盘上输入RE---再按ENTER键，这下就可以缩放自如了。如果还不行就重复RE---enter键。
09

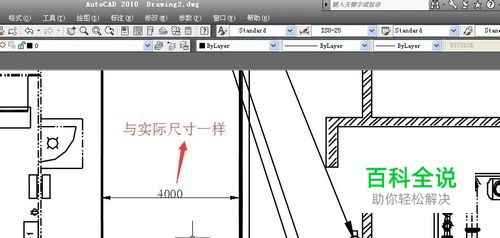

最后我们再检验下我们的操作是否成功，如下图标注数据为4000mm，与实际尺寸一样（当然有些可能会有一点点出入，这是因为计算除不尽的原因，这里不深究），这样我们就可以利用此图按照实际比例进行添加修改了！
