Solidworks怎样使用添加几何关系
SolidWorks是非常常用的三维制图软件，在使用SolidWorks的时候绘制草图的时候会经常用到天剑几何关系，怎样使用添加几何关系呢？
操作方法
- 01

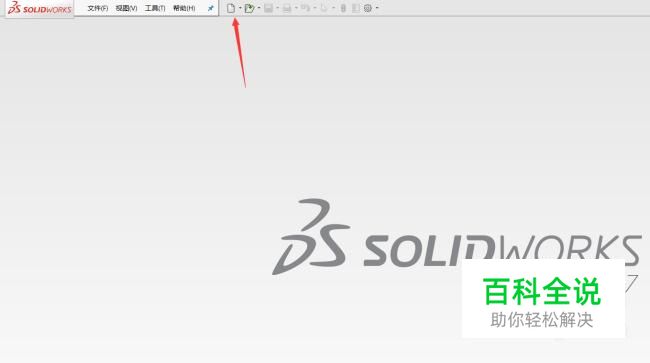

首先打开SolidWorks软件，然后点击工具栏的新建。
- 02

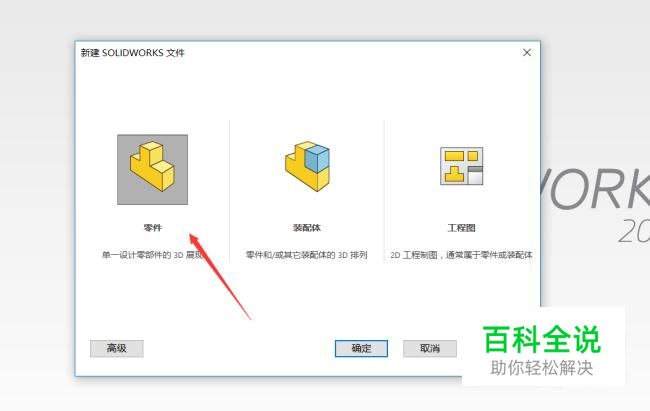

正常我们用的都是新建零件图，这里也不例外，也是新建零件图。
- 03

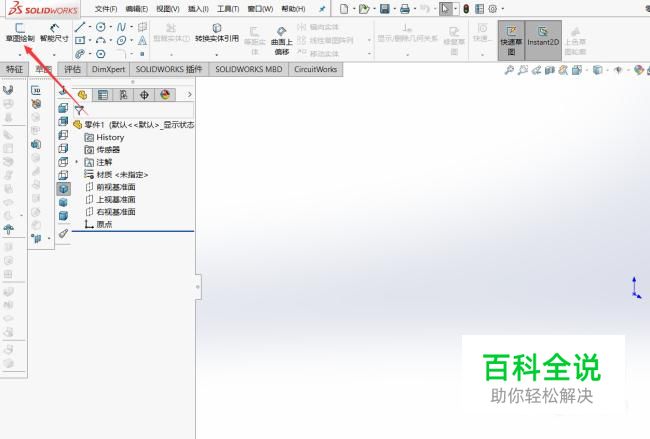

然后我们点击草图绘制。
- 04

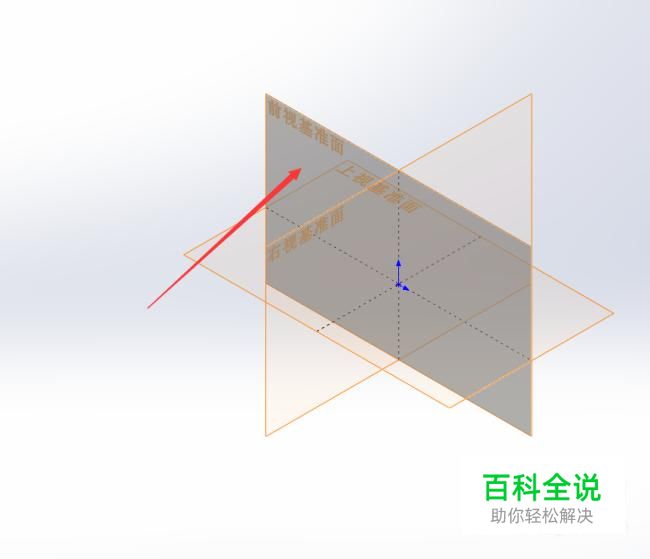

接下来我们需要选择一个基准面，三维图一般有三个基准面，我们随便选择选择一个好了。
- 05
进入到基准面之后我们接下啦就是作图。
- 06

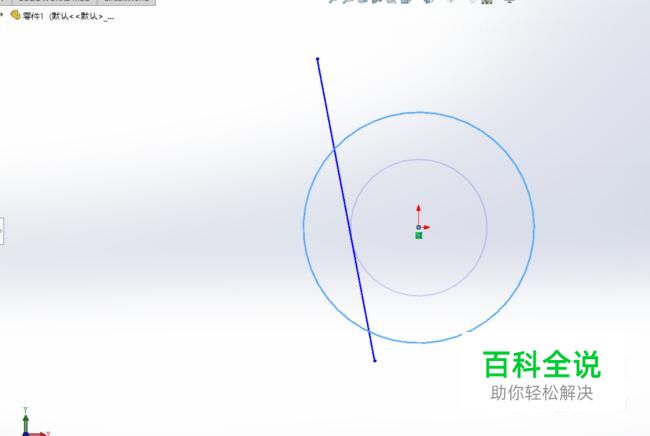

这里我们简单的作一个圆和直线说明一下就好。
- 07

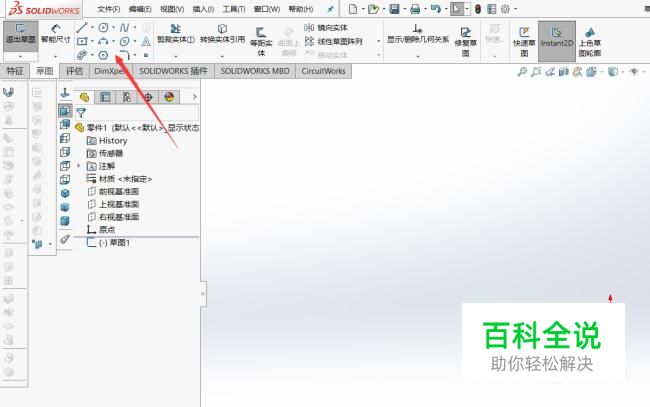

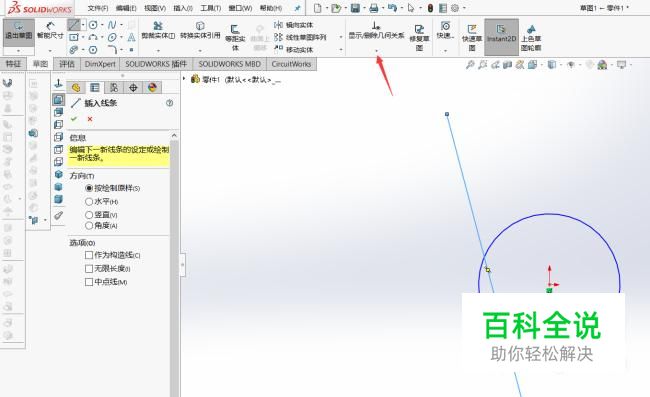

作好圆和直线之后，我们找到显示/删除几何关系，然后点击显示/删除几何关系的下方的小三角。
- 08

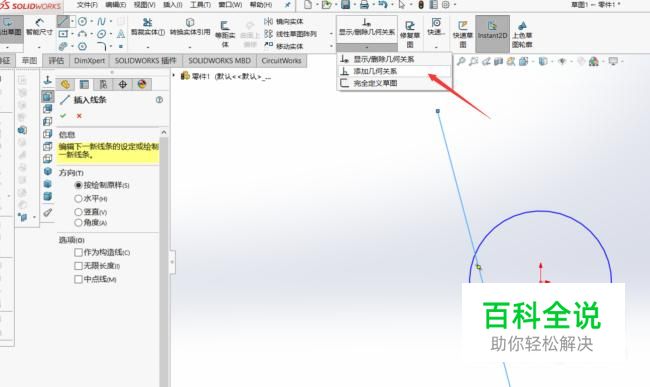

接下来选择添加几何关系。
- 09
然后依次选中直线和圆。
- 10

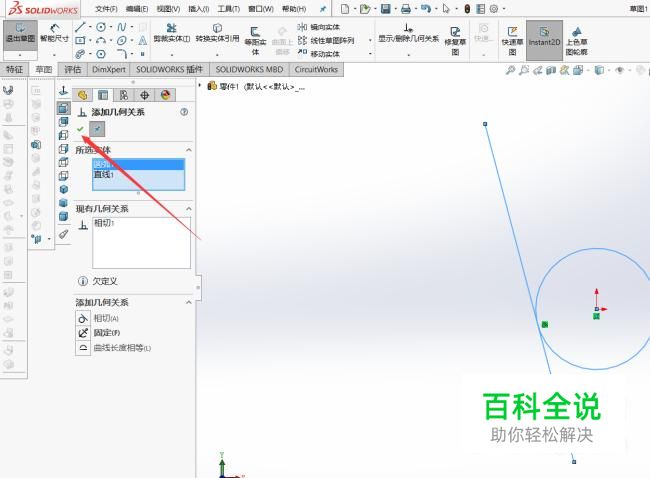

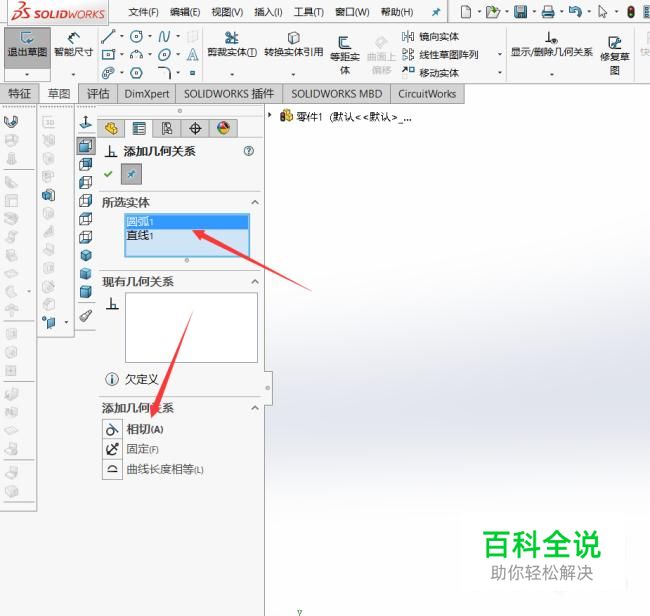

选中之后可以在左侧看到是否选中，下面就可以看到直线和圆可以构成的几何关系，有相切，固定，曲线长度相等，最常用的就是相切。
- 11

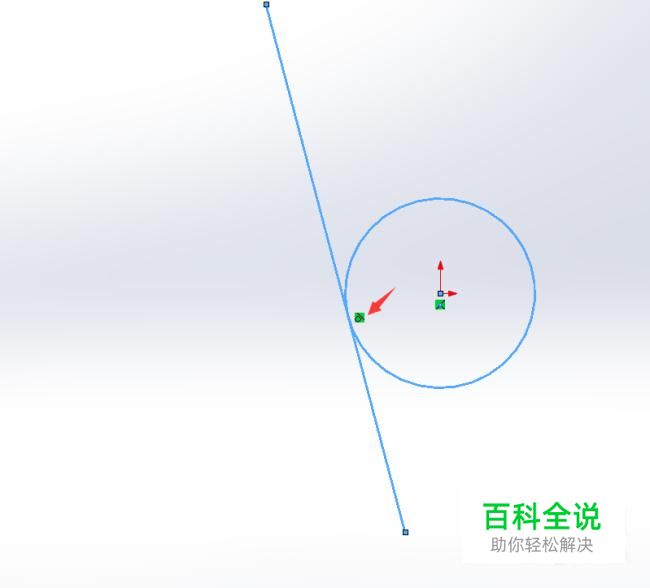

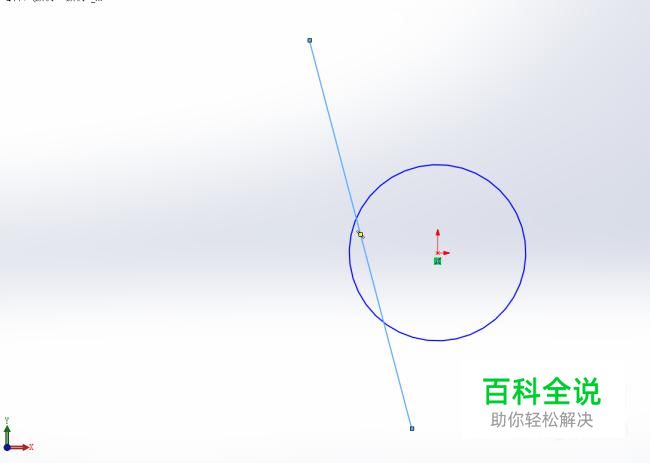

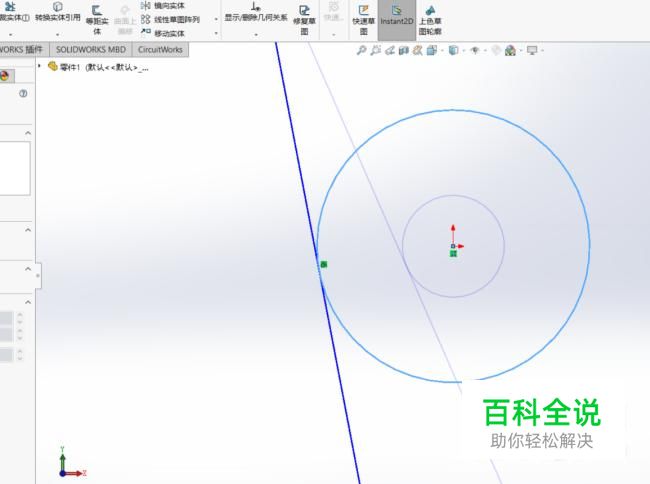

选择相切之后，可以看到草图里圆和直线就变成相切了，而且还有一个相切的符号。
- 12
之后点击对号就完成了直线和圆的相切的几何关系的添加。
- 13

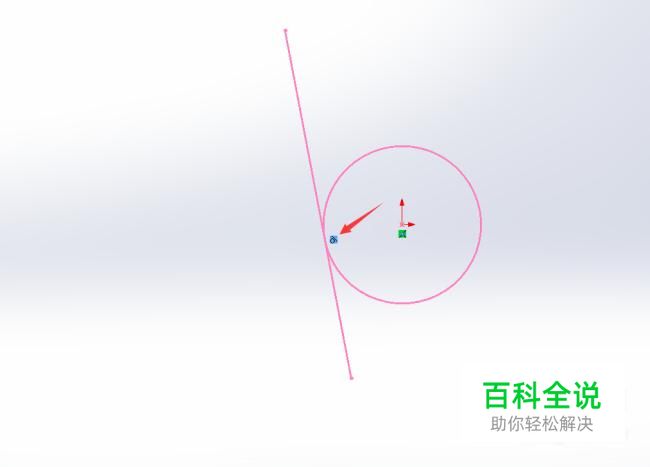

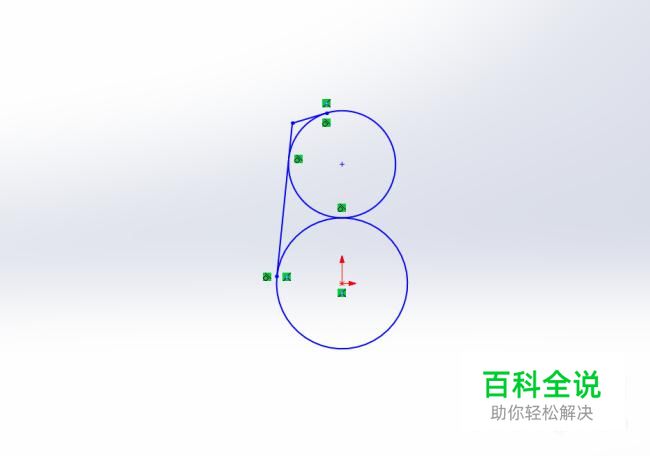

这个时候我们移动圆直线也会跟着移动，会一直保持相切的状态。
- 14
删除几何关系也很容易，点击那个相切的标志，按Eelete即可删除掉几何关系。
- 15
没有几何关系之后，移动圆直线就不会跟着改变了。添加几何关系在制图用的非常多，一定要熟练。
