CAD等分功能的使用方法

作图时，等分功能是经常用到的功能，但是有些人可能只会等分，接下来等分点可能找不到，还要借助计算器的计算。实际非常简单，只需按我的操作即可轻松解决。

操作方法

  • 01

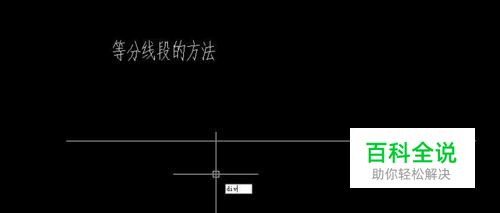

    第一步，输入快捷键div（等分的意思），回车或者空格。

  • 02

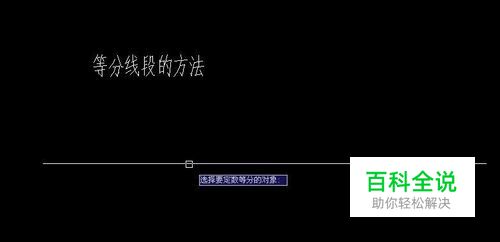

    第二步，光标变成小方格后，提示选择对象。这时候选择你需要等分的对象，点一下。在回车或者空格。

  • 03

    第三步，提示你输入等分数，例如：5等分、9等分、10等分。这就看你自己的需要选择输入数字了。我们这里输入10等分。然后回车或空格结束。

  • 04

    第四步，设置捕捉等分点。输入快捷键ds，回车或空格。

  • 05

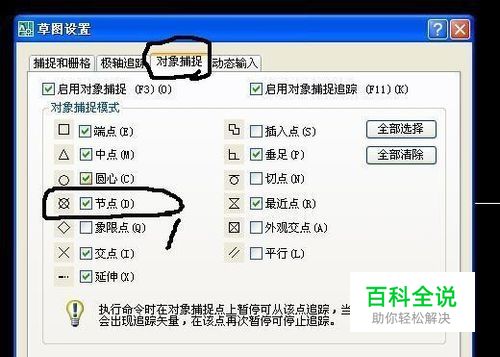

    第五步，在弹出对象捕捉对话框中，将节点前面的小方框打勾。然后确定。

  • 06

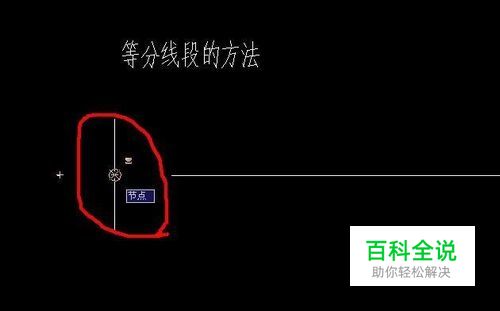

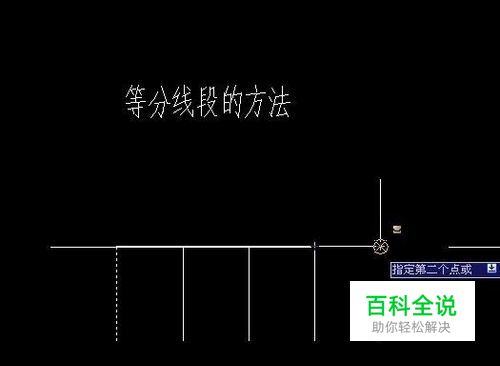

    第六步，画直线，在等分线段上就能捕捉到节点，这个就是等分点了。

  • 07

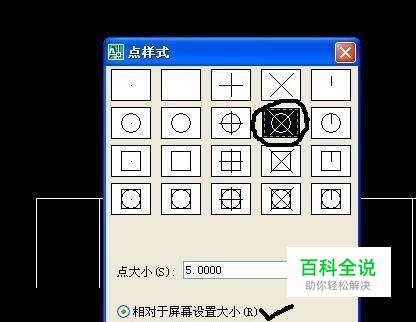

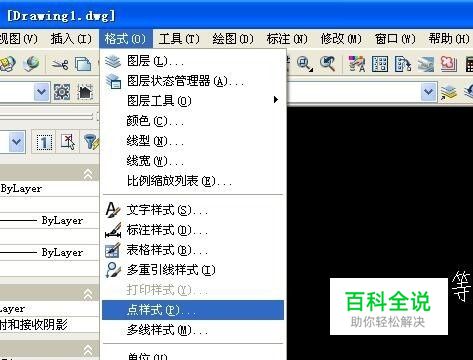

    第七步，如果看不到等分点，按照我的方法来设置等分点的大小。找到格式---点样式，点开，弹出点样式选择界面，选择你要的点样式，确定。在看屏幕，就能显示出点的样式了，这样就容易捕捉点了。
