如何用UG12.0装配好组件，并作简单运动
如动图中的装置，可以通过运动仿真让装配动起来。但有时侯简单的运动分析不用运动仿真也能让其动起来。
操作方法
- 01

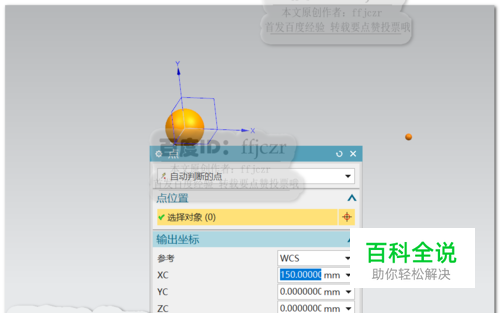

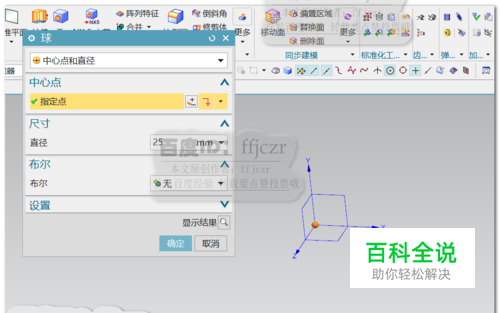

该装置的大部分组件，在引用经验中可以找到。这里还缺少一个推杆组件，新建一个建模文件，在工作区中创建二个圆球，其中一个圆球处于坐标中心，另一圆球处于X轴150处。两圆球的直径为25.
- 02

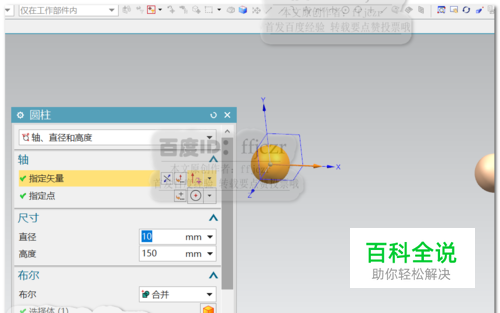

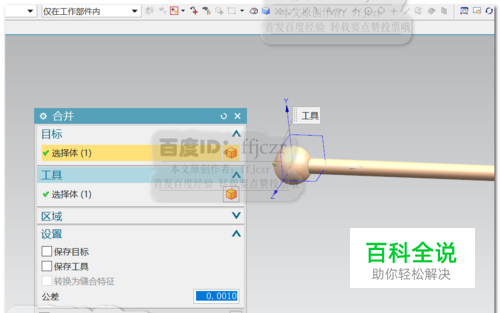

创建一个圆柱体，指定矢量为X轴，直径为10，高度为150，布尔为合并。最后，将两个圆球与圆柱体合并成一体。推杆组件创建完成。
- 03

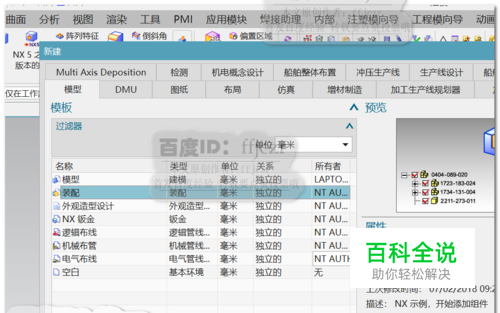

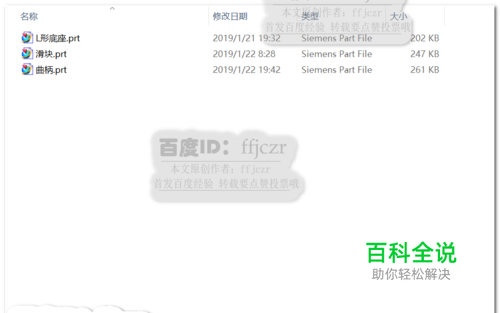

创建一个装配文件，要注意一定要将相关的部件保存在同一个文件夹下。不然下次打开装配会有组件丢失的警报。
- 04

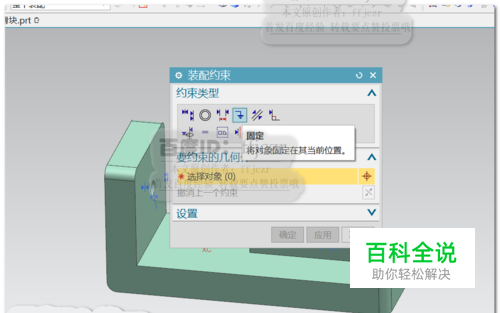

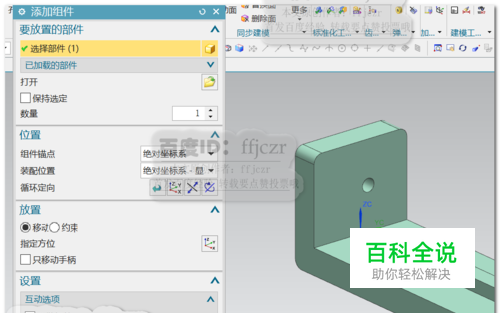

将L型底座添加到装配文件中，给底座添加一个固定约束。
- 05

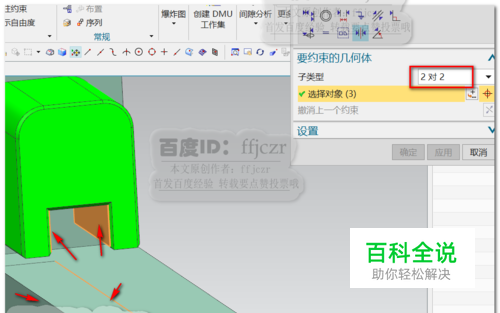

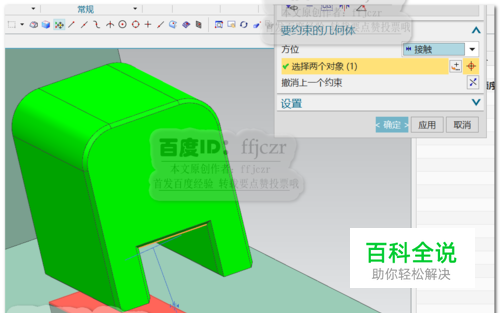

添加滑块，并用2对2的方式将滑块约束到固定座的滑轨中心上，用接触约束，将滑块的内顶面与滑轨的顶面约束在一起。
- 06

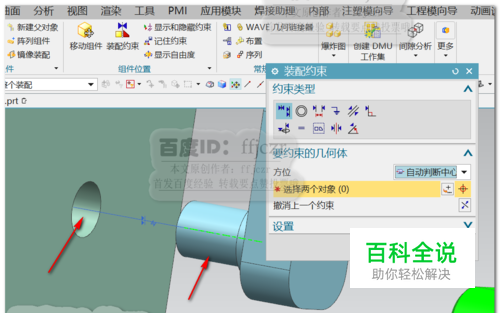

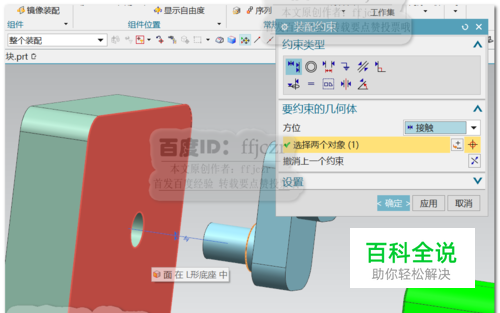

添加曲轴组件，用自动判断中心的方式，选择曲轴的圆柱面与固定座开孔的内侧，将二者的中心线约束到一起。分别选择固定座的开孔侧面，曲轴圆柱的台阶面进行接触约束。如图所示。
- 07

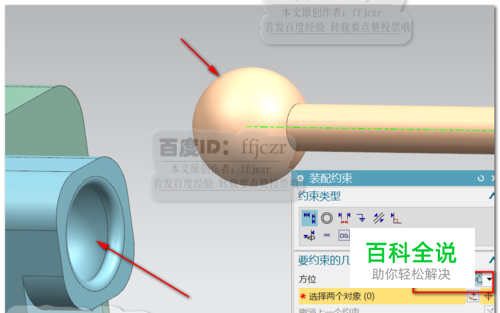

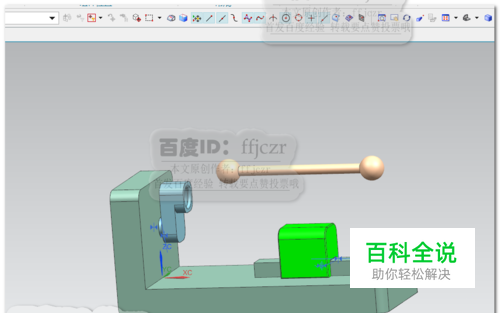

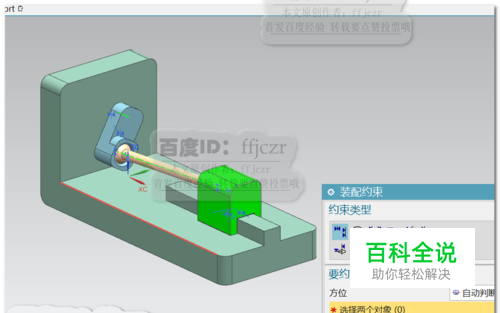

添加推杆组件，用自动判断中心的方式分别将推杆的两端圆球约束到曲轴的球面内与滑块的球面内。如图所示。
- 08

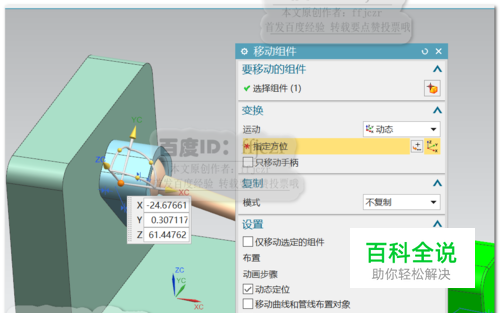

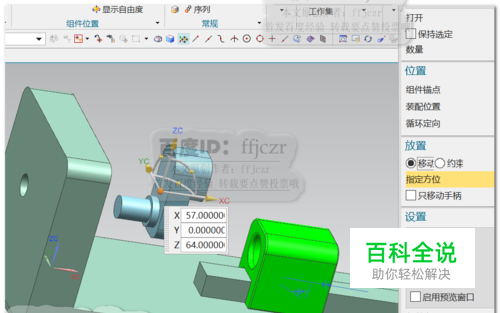

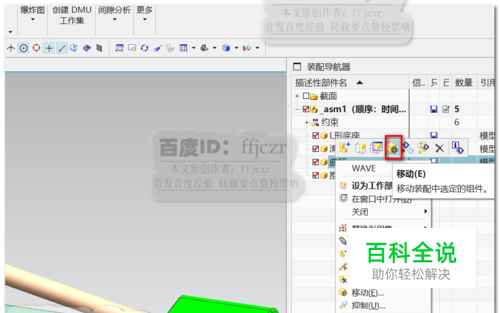

整个装置的组件已全部添加并约束完成。这个装置的动力来源于曲轴，想要通过给曲轴添加动力查看其连接组件的运动状态；不用放到运动仿真模式中，这次来过手动的。 在装配导航器中选中曲轴，点选其中的移动图标。曲轴上会出现一动态坐标。不过由于装配约束的限制，这个坐标只有绕着X轴旋转，其它轴是不能动的。
- 09

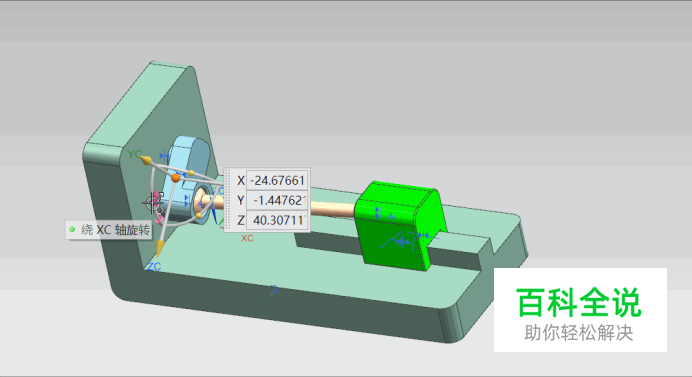

通过鼠标按住坐标YZ面上的圆点进行移动，可以看到曲轴绕着定位孔旋转，而因推杆连接着曲轴与滑块，很明显的可以看出另外二个组件的运动状态。 一个简单的手动运动仿真就完成了。
