图解MapGIS新建工程矢量化的基本流程
MapGIS是国内研发的大型地理信息系统平台，主要包括：数字制图、数据库管理、空间分析功能。
本篇向大家介绍MapGIS新建工程矢量化的基本流程。
操作方法
- 01
打开MapGIS，如下图所示：
- 02

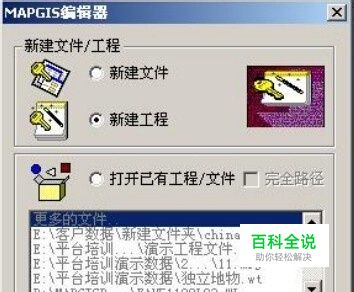

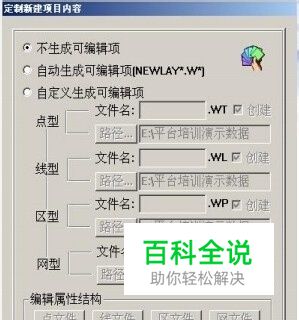

单击”输入编辑“子系统，在弹出的每个对话框中默认设置，依次单击”确定“按钮，新建一工程，如下图所示：
- 03
新建工程如下图所示：
- 04

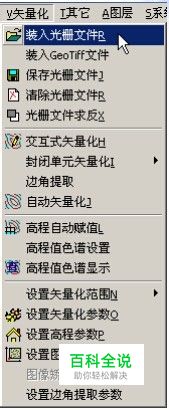

新建工程后，单击”矢量化“菜单下的”装入光栅文件“命令，装入待矢量化的光栅文件，如下图所示：
- 05
读图，分层，建点、线、面文件，这里以创建点文件为例，线、面文件创建方法类似，如下图所示：
- 06

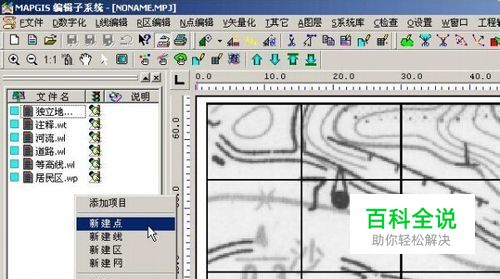

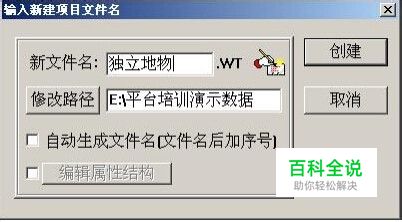

在左边的工程管理窗口，单击右键，在弹出的快捷键菜单中选择”新建点“命令，弹出新建点文件对话框，命名后单击”创建“按钮即可，如下图所示：
- 07
建图例板，如下图所示： 矢量化时，在输入每一类图元之前，都要进入菜单修改此类图元的缺省参数，这样无疑是重复操作，并且影像工作效率，为此，可以生成含有固定参数的工程图例，系统将其放到图例板中，在数据输入时，直接拾取图例板中某一图元的固定参数，这样可以灵活输入。
- 08

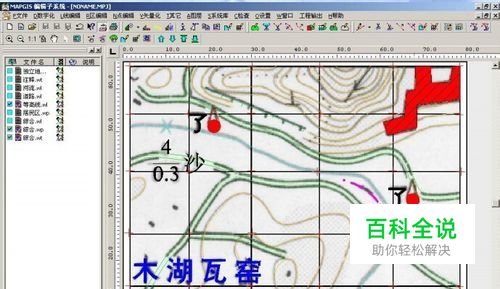

进行矢量化，结果如下图所示：
- 09

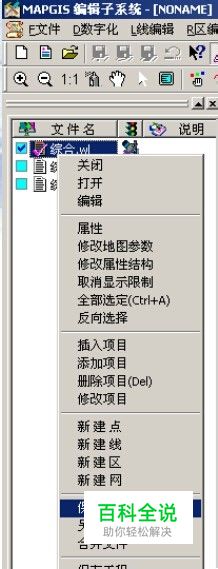

依次选中每个”处于当前编辑“状态的文件，单击右键，在弹出的快捷菜单中，选择”保存项目“，如下图所示：
- 10
在左边”工程管理“窗口中，单击右键，在弹出的对话框中，选择”保存工程“，如下图所示：
