cadence如何生成网表
Cadence如何生成网表的详细教程
操作方法
- 01

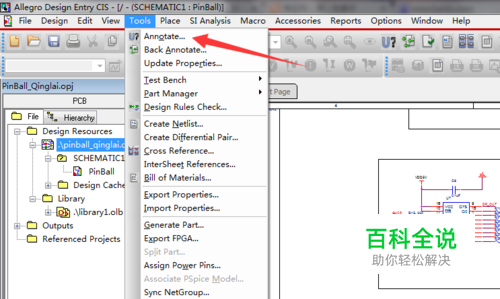

1、生成网表之前，首先要检查原理图的逻辑功能是否正确；各个部分的电气连接是否正确，对整个工程的所有元件重新进行索引编号。 选中工程管理器中的DSN文件------菜单栏，Tools------Annotate。
- 02

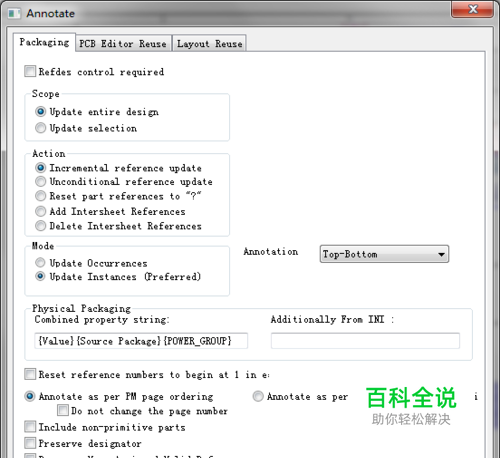

对所有元件进行编号，确保没有遗漏。否则生成网表失败。
- 03

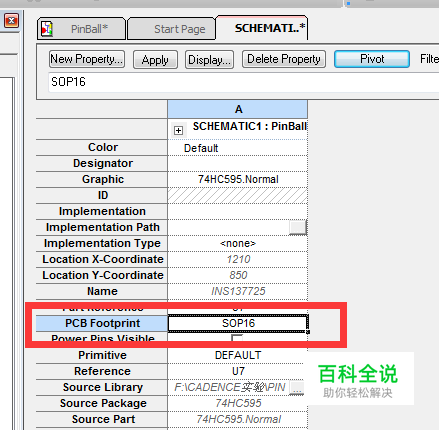

双击元件设置pcb封装属性，并对整个原理图所有元件设置pcb Footprint属性。
- 04

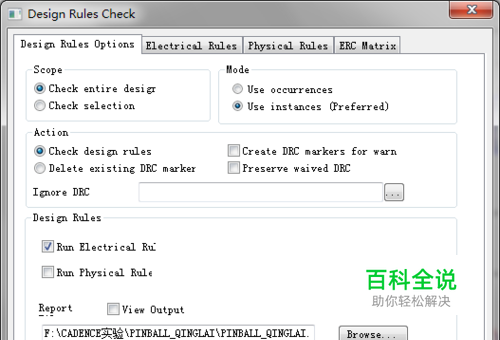

对整个工程进行DRC检查。选中工程管理器中的DSN文件------菜单栏，Tools------Design Rules Check。并查看是否有错误发生，如果对话框信息没有error，说明 DRC检查通过了。
- 05
生成网络表， 选中工程管理器中的DSN文件------菜单栏，Tools------Create Netlist。网表会自动生成到本工程文件夹下面的allegro文件夹里面。
- 06

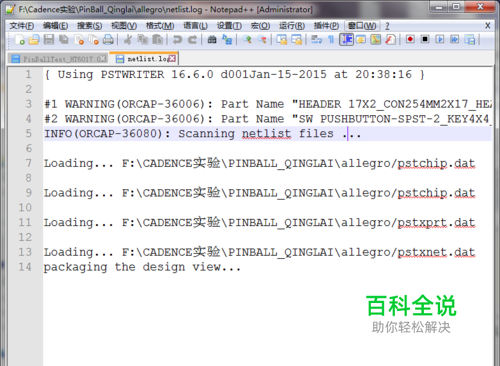

打开allegro文件夹，其中netlist.log文件是生成记录日志，里面有生成及错误信息。最好用专用文字处理软件打开，或者简单的Notepad++软件打开查看。
- 07
其中：#1 WARNING(ORCAP-36006): Part Name "HEADER 17X2_CON254MM2X17_HEADER 17X2" is renamed to "HEADER......"是因为元件命名过长导致，可忽略。至此，生成网表成功！
