CAD二维条件下画三维(轴测图)教程

轴测图是一种单面投影图,近于人们的视觉习惯,形象、逼真,富有立体感。

操作方法

  • 01

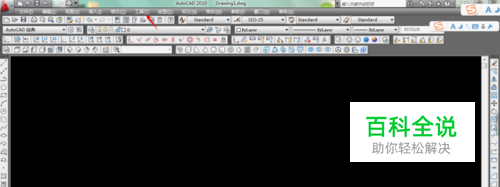

    打开软件点击工具。

  • 02

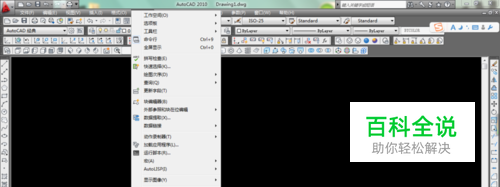

    点击草图设置。

  • 03

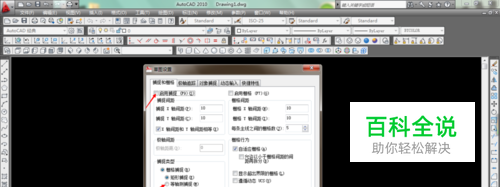

    启用捕捉,等轴测捕捉打钩。

  • 04

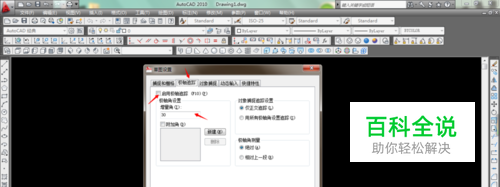

    点极轴追踪,启用极轴追踪打钩,增量角选30度。

  • 05

    打开正交,快捷键维F8.

  • 06

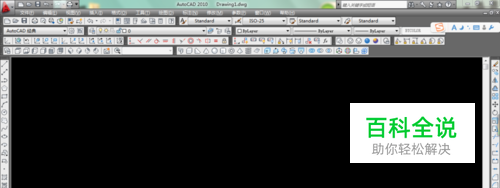

    你会看到方向受到限制只能画出一面。

  • 07

    可以按“F5”在三个面之间切换。
