solidworks修改“文件属性”中“质量”的精度

2024-03-19 11:59:33

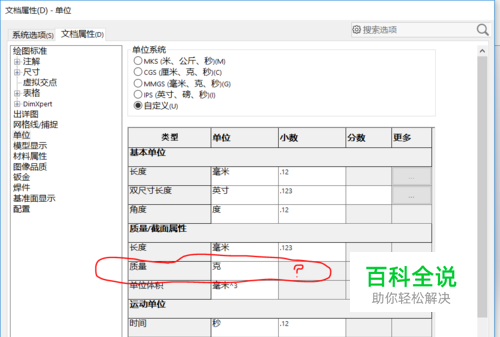

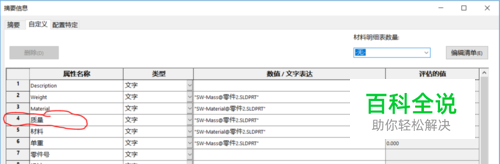

solidworks“文件属性”中的“质量”单位精度太高，是小数点后三位，且在“选项”，“单位”里面不可更改。但是我们在导出到工程图时通常不需要如此高的精度，那么怎么调整“质量”的数值到我们所需的精度呢？经过不懈努力，小编发现可以通过“方程式”这个功能来实现我们的需求。

操作方法

01

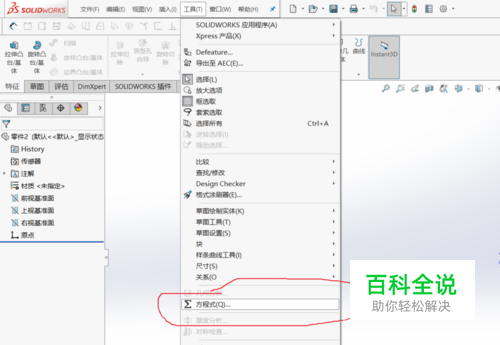

第一步：打开solidworks，点击“工具”，点击“方程式”
02

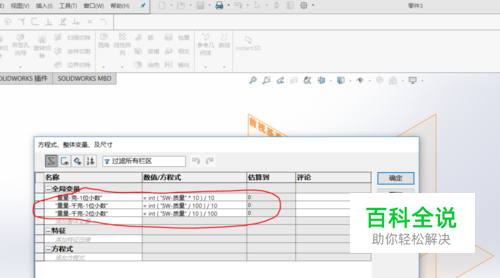

第二步：编辑“方程式”。在里面填写我们所需要的全局变量。比如，"重量1"=int("SW-质量"/10)/100"重量2"=int("SW-质量"*10)/1000 "重量3"=iif ("SW-质量" >10 , "重量1" , "重量2" ) ‘说明：SW重量默认都是g为单位，“重量1”是变量名，要加引号，可以取任何不与系统冲突的名字；int(参数) 表示取整，如int(0.1)=0,int(1.6)=1"重量1"=int( "SW-质量" / 10 ) /100 表示保留重量小数点后留2位，如125g,经公式计算后值为0.12kg"重量2"=int( "SW-质量" * 10 ) /10000 表示保留重量小数点后留4位，如0.6g,经公式计算后值为0.0006kg"重量3"=iif ("SW-质量" >10 , "重量1" , "重量2" ) 表示如果重量是大于10g,"重量3"="重量1" ，否则 "重量3"="重量2"。如果零件重量是大于10g的，重量保留小数点后2位，否则保留4位。填完后，点击“确定”
03

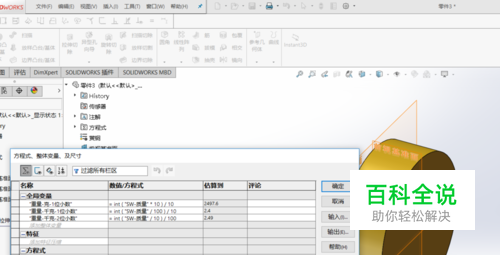

第三步：画一个零件，指定材料。重新打开方程式，可以发现，变量的值的精度的变化。
04

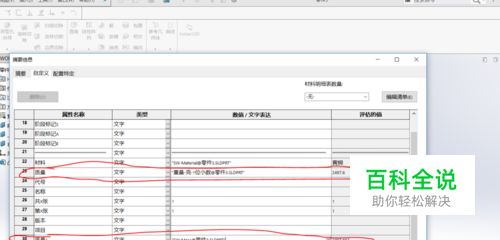

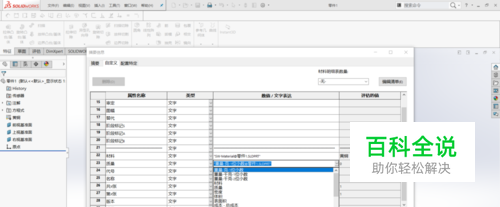

第四步：回到“文件属性”，“自定义”中，在“质量”的“数值/文字表达式”下选取我们新建的变量。可以发现，这时候，质量的精度单位变成了我们所需要的类型了。
05

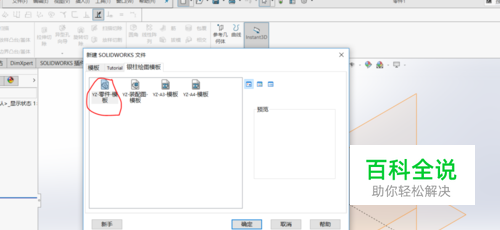

第5步：最后一步，很重要。因为刚才编辑的方程式只是针对这个零件，所以我们要将零件另存为模板，这样我们就不用每次都重新编辑方程式了。下面这是小编自己的模板。
