solidwork怎么绘制螺旋线

该为大家分享一篇如何用solidworks绘制螺旋线的教程。

操作方法

  • 01

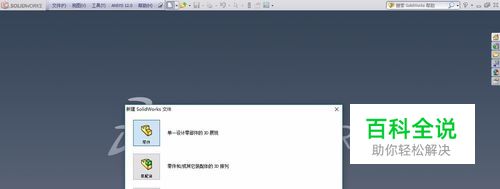

    首先，双击或者右键打开solidworks2012软件，其他版本的都可使用。新建一个零件，点击确定。

  • 02

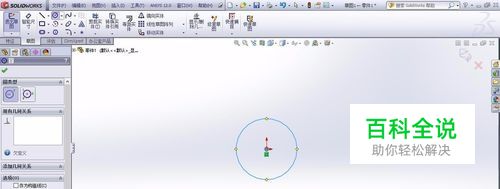

    点击前视基准面，单击绘制草图，绘制一个直径为10的圆形，绘制完毕就可以退出草图。

  • 03

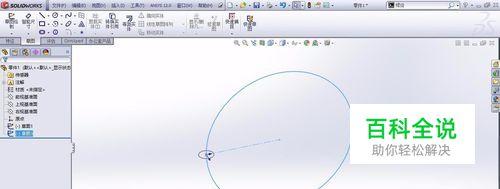

    与步骤2相似，点击上视基准面，单击绘制草图，绘制一个直径为50的圆形，绘制完毕就可以退出草图。

  • 04

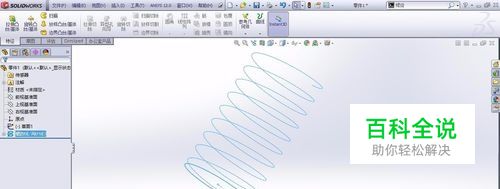

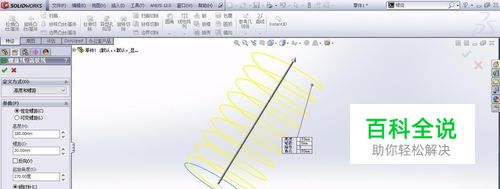

    点击曲线--螺旋线命令，或者通过命令搜索命令寻找，然后输入相关的参数，如高度与螺距等，即完成螺旋线的创建。

  • 05

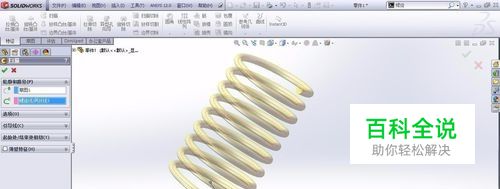

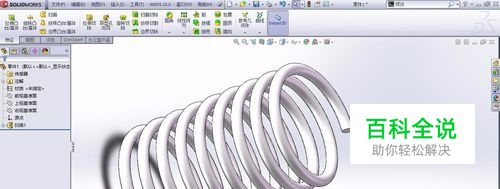

    点击扫描命令，轮廓和路径分别选择小圆和螺旋线，点击打勾就可以完成对螺旋线的创建。

  • 06

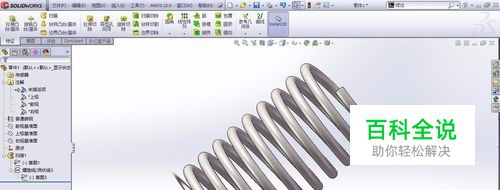

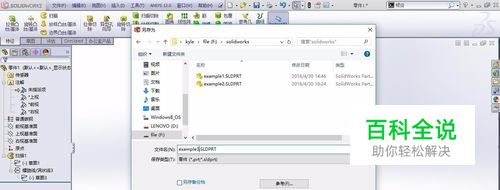

    最后，我们可以更改它的材料性质右击未指定材质，选择比如是碳钢、铸铁等，啊容纳后将它另存为保存即可。
