CAD制作属于自己的图层（可导入，可导出）

CAD中不同的线型有颜色之分，粗细之别，代表不同的含义。为了避免每次作图都为图层设置而烦恼，我们可以DIY一套属于自己的图层，下次使用（尤其是换台电脑工作时）可以直接导入使用，避免每次使用的反复设置。

操作方法

  • 01

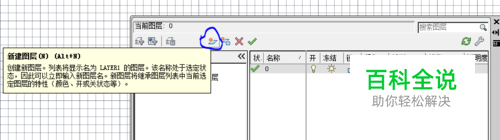

    打开“图层特性”——“新建图层”，新建我们工作过程中所有能用到的（或可能用到的）各种线型图层。

  • 02

    目前我们看到只有一层默认的图层。（注：主要是因为这里打开的是一个新建的cad文件） PS：这里小编给了一个 不同线型属性的模板（仅供参考）。

  • 03

    以新建细实线层为例，我们需要注意修改的地方有 图层名称， 线型颜色， 线型类型以及 线宽四个属性。 PS：在设置线型颜色时，如果找不到所需颜色，可以直接输入文字，按下Tab键刷新

  • 04

    特别要注意 线型类型这块，本教材再以细虚线图层为例。如果在“选择线型”中没有找到所需的线型，可以点击“加载...”按钮，然后在线型库中找到目标线型。 PS：其他线型图层的设置与这类似，这里就不重复叙述。

  • 05

    设置好图层后，下面就是导出（在CAD中官方叫“输出”）图层信息。 PS：图层信息保存在一个后缀名.las的文件中，本例中小编比较懒，随性起了一个名为1111。

  • 06

    有“输出”，当然就有“输入”（也就是我们常说的 导入）咯。本教材是打开一个空文件，再输入图层信息的。
