今天小编跟大家介绍下proe特征生成失败设置，快来看看吧！

操作方法

01

6.4 特征生成失败的处理方法6.4.1生成失败的原因在特征创建或重定义期间，由于给定的数据不当或参照的丢失，出现特征生成失败的情况。在Pro/ENGINEER设计中特征生成失败的原因包括如下几种： (1)特征定义得不正确，使其成为独立的特征（例如开放截面的伸出项延伸到了边界曲面之外）。 (2)创建了与另一个特征相冲突的特征（例如在一边创建了倒角后在同一边又创建倒圆角）。 (3)尺寸值定义或修改不当（例如倒圆角的半径大于壳厚度）。 (4)因删除或隐含父特征而使参照丢失。 (5)特征重定义得不正确，例如壳特征厚度大于模型中的最小倒圆角。 (6)模型不再满足阵列约束，例如修改了相同的阵列并且实例重叠。 (7)检索时组件中的元件丢失。 (8)分割不能再生，因为分型面己被改变并且它不再遵循分型面的规则。 (9)所有模具元件的精度不一致。
02

6.4.2特征再生失败的解决方法 1．诊断失败当模型中的特征再生失败时，Pro/ENGINEER会有提示信息注明失败的原因，但不能准确地确定失败的原因。此时，在Pro/ENGINEER中就会有报错信息。这样的报错信息一般以以下几种形式出现： (1)工具栏或文件菜单不可用，无法保存模型。 (2)造成失败的特征不能再生。 (3)弹出提示信息，例如提示特征生成不完整。 (4)弹出解决对话框。 (5)弹出表示问题诊断的窗口。

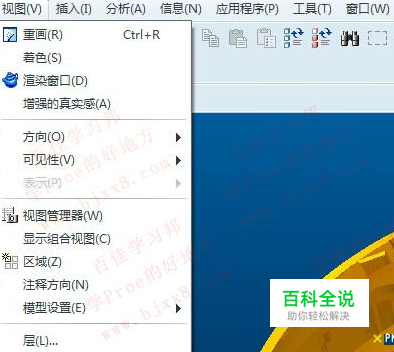

03

2．解决方法当要对特征进行修改时，会弹出如图6-35所示的“求解特征”菜单。 (1)取消更改：当特征再生失败时，撤消操作是最简单也是首先考虑的解决方法，在解决误操作引发的失败时此种方法很有效，选取此命令，弹出“失败特征”菜单。

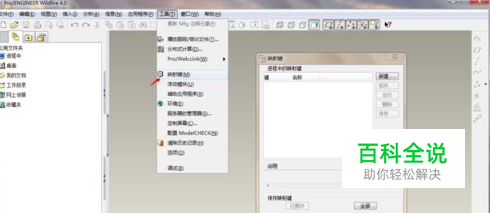

04

1)重定义：对失败特征重新定义。 2)显示参考：显示所有以此失败特征为参考的对象。 3)几何形状检测：报告上一次再生期间发生的几何形状误差。 4)特征信息：显示失败特征的信息文件。 (2)调查：对失败特征进行调查分析，如图6-37所示菜单。 1)列出修改：关于模型中修改的模型信息。 2)显示参考：显示所有以此失败零件为参考的对象。 3)失败几何形状：报告上一次再生期间发生的几何形状偏差。 4)转回模型：将模型转回到指定的特征。 5)取消更改：对进行的更改进行取消。 6)调查：对失败的特征进行分析调查。 7)修复模型：修复失败特征模型。 8)快速修复：快速修复模型。

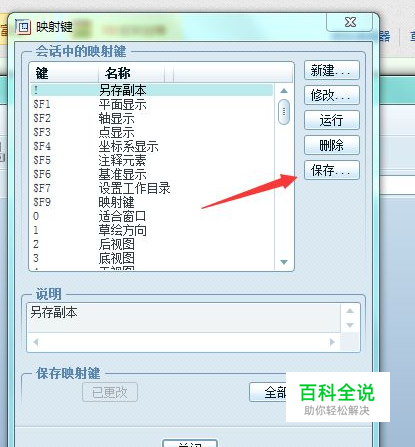

05

(3)修复模型：重新定义失败特征，如图6-38所示的菜单操作。 1)元件：对这个模型选取元件操作。 2)特征：对这个模型进行特征操作。 3)应用：对这个模型进行装配应用的操作。 4)修改：对这个模型进行尺寸修改操作。 5)再生：再生这个模型。 6)切换尺寸：在数值、参数标签和数据之间的显示进行切换。 7)恢复：将所有经过修改的尺寸、关系等恢复到原始状态。 8)关系：从模型中删除或修改关系。 9)设置：设置该模型的材料、精度、单位以及指定的质量的属性。 10)剖截面：对该模型的剖截面的进行创、／修改、删除等操作。 11)程序：访问PRO/ENGINEER功能。

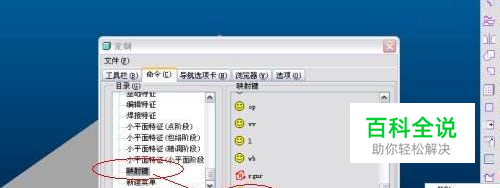

06

(4)快速修改：对失败特征进行快速修改，可以对失败特征进行删除、重定义等操 1)重定义：重新定义特征。 2)重定参照：重新定义特征的参照；有时特征生成失败可能是选取的特征参照不当，此时就要重新定义特征参照，然后重新生成特征。 3)隐含：隐含失败特征。 4)修剪隐含：修剪隐含。
